3.2 Überprüfen der Lieferung und Identifizieren des Produktmodells
Überprüfen Sie zur Bestimmung des Sensortyps und der Optionen den Versandkarton.

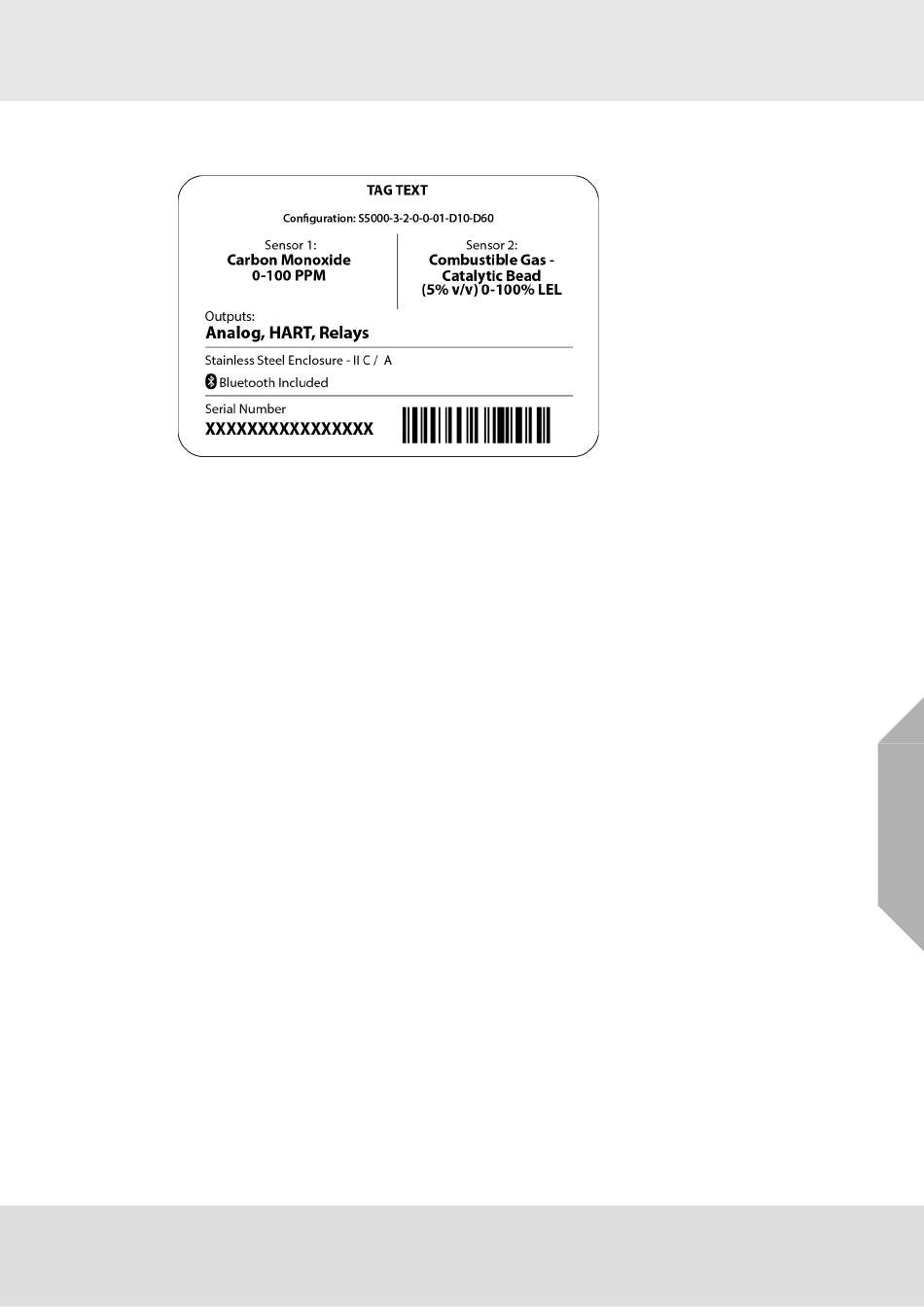

Abb. 9 Versandetikett
Digitale Sensoren und IR400-Sensoren werden nicht in der S5000 versandt. Der IR400 ist ein
einteiliger Sensor, aber alle anderen digitalen Sensoren bestehen aus zwei Teilen, der Sensor-
körperbaugruppe und dem XCell-Sensor. Sensorkörperbaugruppen müssen mit einem Band-
schlüssel montiert und angezogen werden.
Prüfen Sie die Sensordaten, bevor Sie die Sensoren im Gehäuse der S5000 anbringen. Die Sens-
ordetails sind auf der Innenseite des XCell-Sensors aufgeführt. Schrauben Sie den XCell-Sensor
von der Sensorkörperbaugruppe ab und überprüfen Sie auf dem Etikett im Inneren die Angaben
zu Gastyp, Bereich, bestellte Konfiguration, Seriennummer und Nummer der Firmware-Revision.
Passive Sensoren werden vor dem Versand im Gehäuse abgebracht.
3.3 Checkliste für die Produktinstallation
Vor der Installation
• Nationale Vorschriften für elektrische Installationen prüfen
• Örtliche Verfahrens- und Bauvorschriften prüfen
• Optimale Transmitterplatzierung bestimmen
• Leitungsbedarf bestimmen
• Bedarf an Montageteilen bestimmen
• Zulassungen überprüfen und Eignung für die Installation sicherstellen
Montage
• Bringen Sie den entsprechenden Sensor am Gehäuse oder am Anschlussgehäuse an (siehe
Abschnitt 3.4.3 zur korrekten Sensorausrichtung)
• Transmitter oder Anschlussgehäuse mit den geeigneten Montageteilen montieren
• Ungehinderten Luftstrom um den Sensor bestätigen
General Monitors S5000
Installation
DE
16
