MSA S5000 Gebrauchsanleitung Seite 37

DE
4. mA2 – Analogausgang von Sensor 2
(6) Ziehen Sie die Schrauben am Anschluss fest und ziehen Sie leicht an den Leitern, um sicherzustellen, dass sie fest
sind.
(7) Befestigen Sie den Steckverbinder am Leiterplattenstapel.
(8) Vergewissern Sie sich, dass die jeweiligen Drähte in den richtigen Klemmen sitzen.
(9) Entfernen Sie genug vom Kabelmantel, dass 3 bis 4 Zoll der Kabelabschirmung freiliegen, aber nicht so viel, dass sie
über die Kabeleinführung hinaussteht.
(10) Befestigen Sie das Kabel mit freigelegter Abschirmung am Erdungspunkt.
(11) Ersetzen Sie das Anzeigemodul. Drücken Sie es an den angegebenen Stellen fest auf den Leiterplattenstapel.
(12) Bringen Sie die S5000-Abdeckung durch Drehen im Uhrzeigersinn wieder an. Richten Sie die Gewinde gut aus und
drehen Sie sie nicht schräg zusammen.

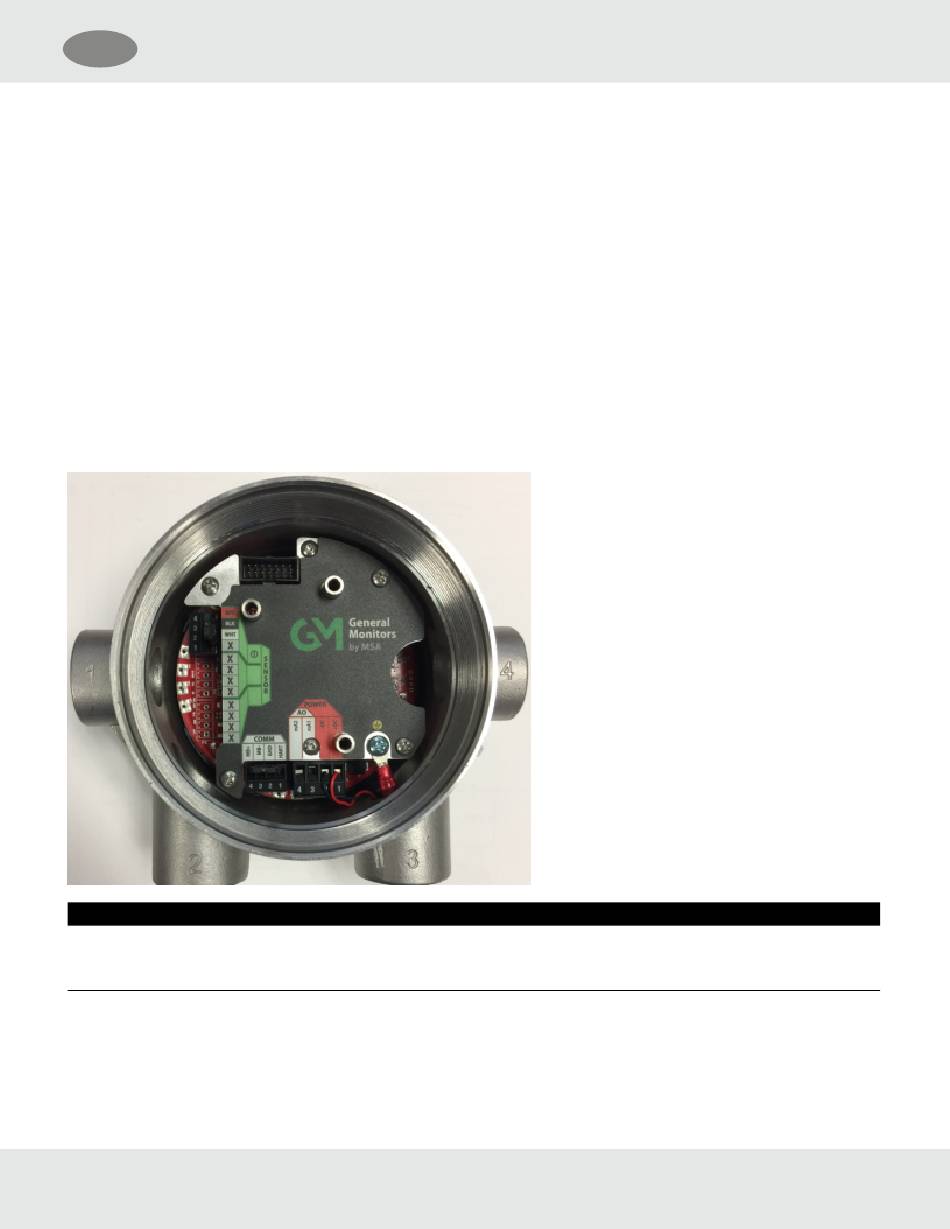

Abbildung 27 Anschließen von Stromversorgungs- und Erdungskabel
HINWEIS
Stellen Sie sicher, dass die Elektronikbaugruppe fest in den Montagelöchern sitzt. Anderenfalls kann die Leistung der
Touch-Schnittstelle beeinträchtigt werden.
Es muss sorgfältig darauf geachtet werden, dass das Glas der Glasinnenfläche der S5000 frei von Flecken/Schmutz und
Fett ist. Schmutz und Fett können die Berührungsschnittstelle des Displays beeinträchtigen.
General Monitors S5000
3 Installation
37
