DE 3 Installation
Neben Leitungen mit Geflechtschirm sind möglicherweise auch Kabelkanäle in Bereichen notwendig, in denen mit starkem
elektrischem Rauschen gerechnet wird. Alle Kabelabschirmungen müssen nur an einem Ende einen Masseanschluss zur
Erdung aufweisen.
Die S5000 hat eine vieradrige Stromklemme, eine vieradrige Kommunikationsklemme und drei vieradrige
Sensorenklemmen. Relais können optional hinzugefügt werden. Die Strom- und Relaisklemmen können Drähte bis zu
12 AWG aufnehmen und alle anderen Klemmen Drähte bis zu 14 AWG. Für die S5000-Fernanschlussgehäuse werden vier
Leiter benötigt.
Kabel für die Stromversorgung und eingehende Signale sollten Kabel mit Geflechtschirm sein, z. B. Alpha Wire 3248 oder
gleichwertig. Der Geflechtschirm muss am Leiterplattenstapel angeklemmt sein, wie in Abbildung 27 dargestellt, oder
alternativ an der Erdung der Stromversorgung des Benutzers.
Eine externe Stromversorgung der Klasse 2 ist für die Versorgung der S5000 mit 12 – 30 V DC erforderlich. Kabel für die
Stromversorgung und eingehende Signale sollten Kabel mit Geflechtschirm sein, z. B. Alpha Wire 3248 oder gleichwertig.
3.6.4 Anforderungen für elektrische Leistung und maximale Montageabstände
Berücksichtigen Sie bei der Auswahl von Kabelgröße und Stromversorgung zukünftige Anforderungen. Der maximale
Abstand zwischen dem S5000-Transmitter und der Stromversorgung hängt von der Sensorkonfiguration
(Sensortechnologie und einer oder zwei Sensoren), Kabelquerschnitt und Spannungsversorgung ab. Die folgende Tabelle
fasst die maximalen Montageabstände für Transmitter zusammen. Bestimmen Sie zunächst, ob die Sensoren lokal oder
entfernt montiert werden. Wählen Sie dann die Sensortypen. Die entsprechende maximale Leistung und die
Montageabstände nach Kabelquerschnitt sind angegeben.

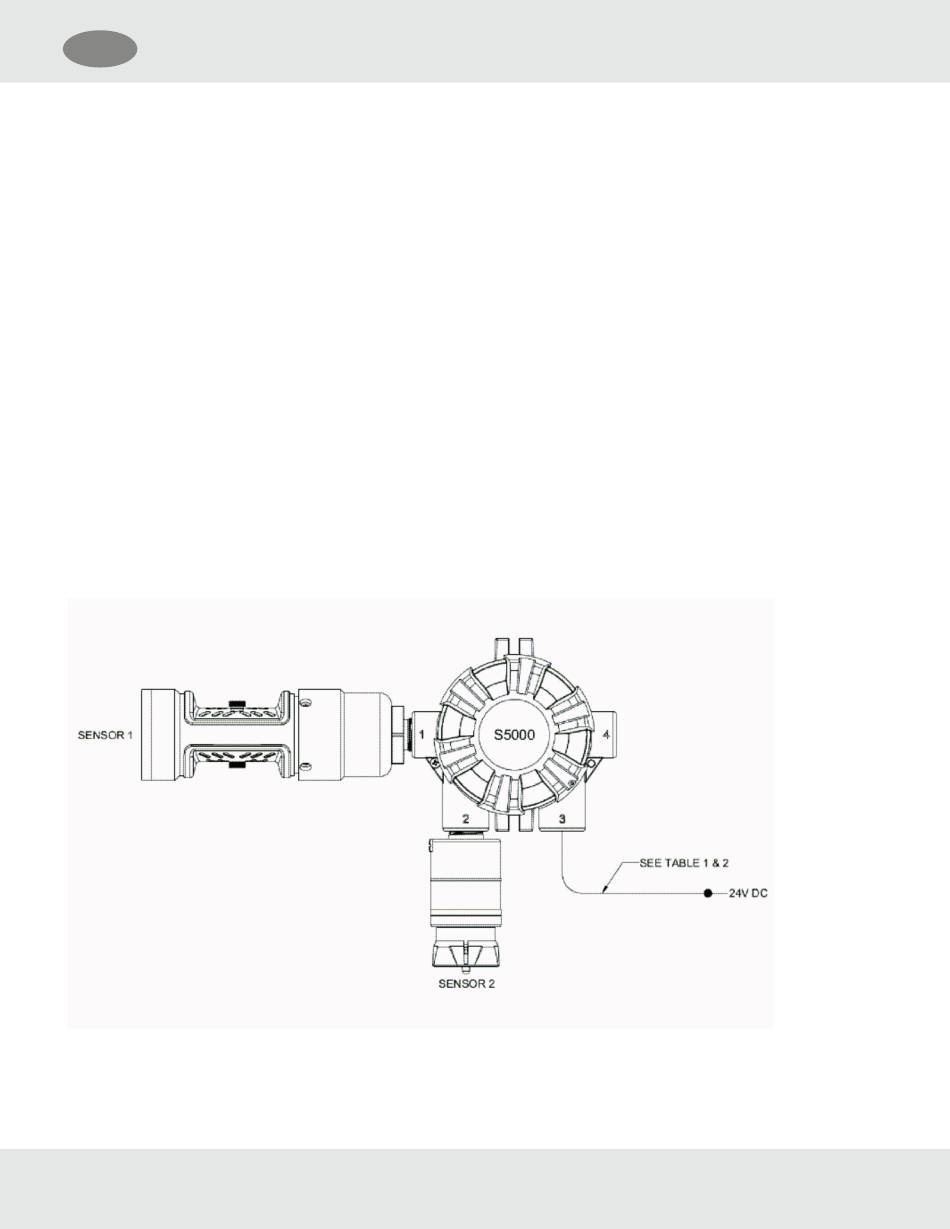

Abbildung 24 Lokale Sensoren
