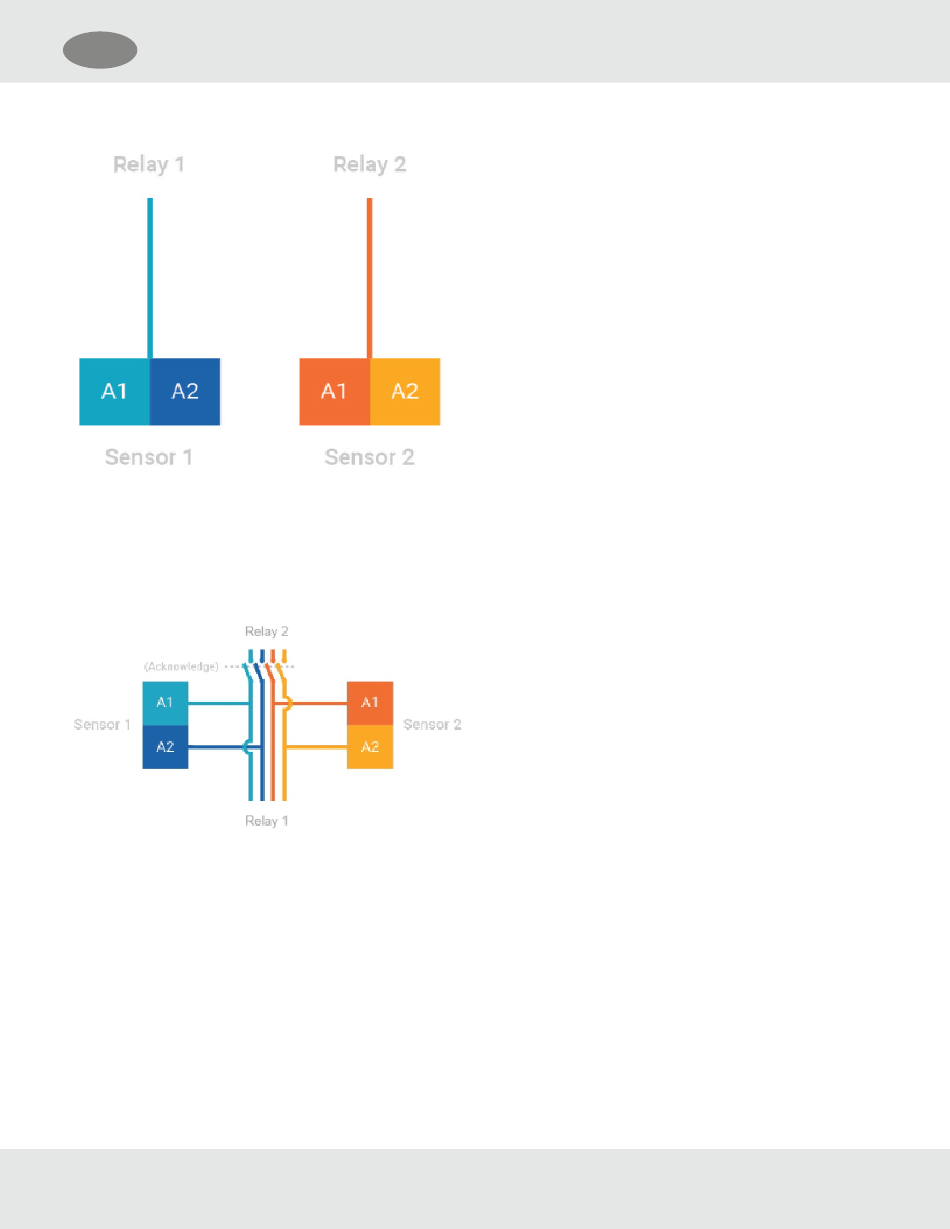

Abbildung 30 Relaiszuordnung und Alarmansteuerung im Modus „diskret"
Der akustische Alarmmodus ist für das lokale Quittieren eines vom Relais ausgelösten akustischen Alarms vorgesehen,
während der Alarmzustand noch vorliegt. Alle Alarme an beiden Sensoren lösen beide Relais aus, jedoch kann das zweite
Relais über den Eintrag „Reset" im UI-Menü durch Berühren der EZ-Touch-Schaltfläche oder durch Auflegen eines
Magneten auf das GMI-Logo bestätigt werden.
Abbildung 31 Relaiszuordnung und Alarmansteuerung im Modus Akustischer Alarmgeber
Angezogen / abgefallen
(1) „Relais 1" und „Relais 2" laufen abwechselnd über die Anzeige.
(2) Berühren Sie die Berührungstaste, wenn „Relais 1" oder „Relais 2" durchläuft.
(3) Berühren Sie die Berührungstaste zum Anzeigen der aktuellen Einstellung (angezogen / abgefallen).
(4) Durch erneutes Berühren der Berührungstaste wird die Einstellung umgeschaltet.
(5) Wenn „Beenden?" angezeigt wird, berühren Sie die Berührungstaste zum Verlassen der Relais-Einstellung.
