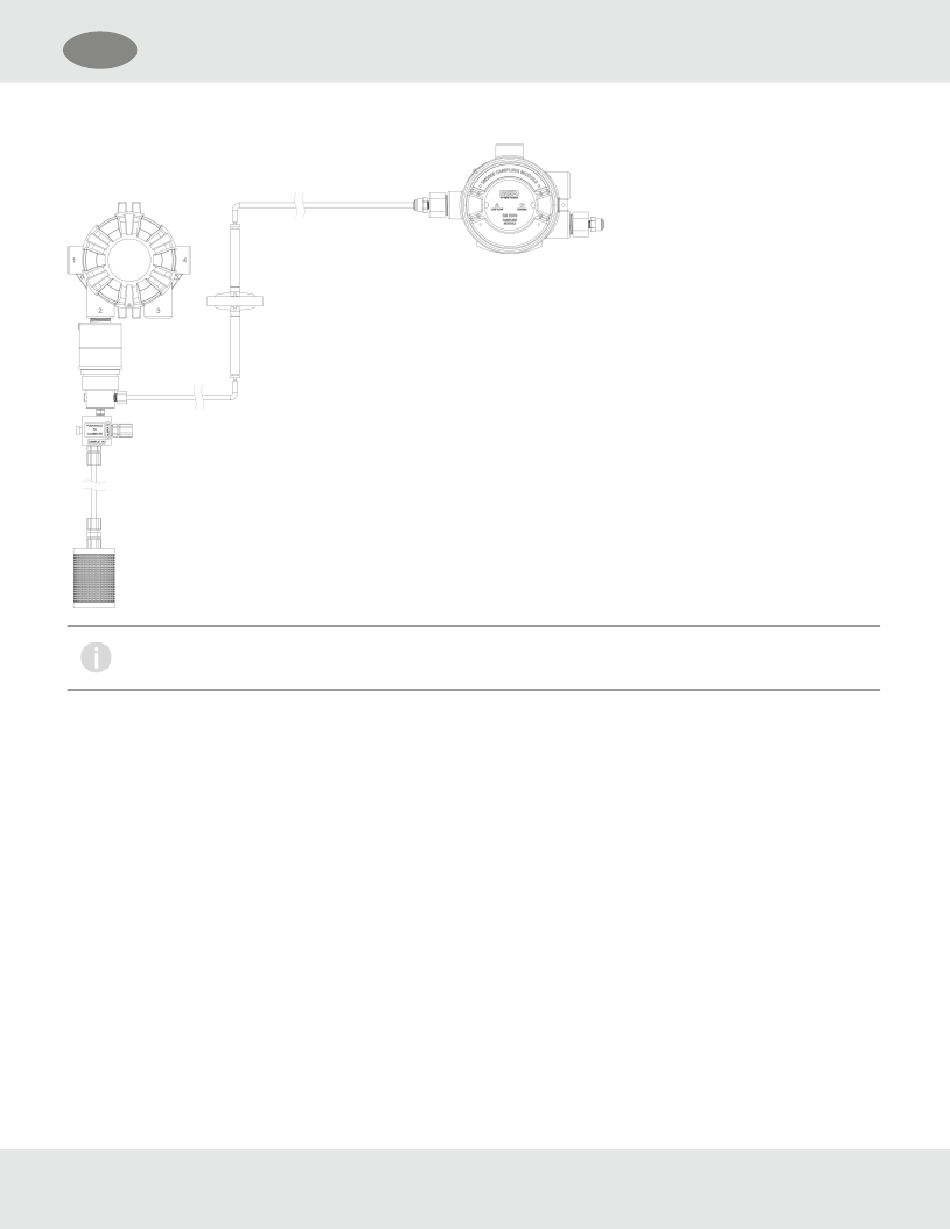

Abbildung 21 Montage der SM5000 mit einem digitalen Sensor
Die SM5000 steht in der EU nicht zum Verkauf.
Die Diffusionsüberwachung muss bei Verwendung der SM5000 deaktiviert werden.
3.5 Installieren einer Fernsensoranschlussgehäuse
Für extern montierte Sensoren muss das S5000-Anschlussgehäuse verwendet werden. Die Konstruktion des
Anschlussgehäuses entspricht der des Transmitters. Die Montageoptionen und -anweisungen für den Anschluss des
Sensors entsprechen den Sensoren, die direkt mit dem S5000-Transmittergehäuse verbunden werden. Das
Anschlussgehäuse ist in rostfreiem Stahl, Typ 316, erhältlich.
Die Sensoren können in einer Entfernung von bis zu 100 Metern vom Transmittergehäuse montiert werden, solange der
S5000-Transmitter innerhalb des Maximalabstands von der Stromversorgung montiert wird, wie in
Das Anschlussgehäuse verfügt nicht über ein beleuchtetes Display. Sie besitzt zwei Anschlüsse: zur Befestigung eines
einzelnen Sensoreingangs und ein Ausgang zur Verbindung mit dem Transmitter. Verwenden Sie für den elektrischen
Anschluss des Anschlussgehäuses an den S5000-Transmitter ein vieradriges Kabel mit Geflechtschirm und 16 AWG.
Empfehlungen bestimmter Kabel sind auf Anfrage erhältlich.
General Monitors S5000
3 Installation
Tabelle 1 angegeben.
