3.6.6 Elektrische Relais- und Stromversorgungsanschlüsse

Übersicht über Relais-Leiterplattenstapel

Die S5000 kann mit drei Relais erworben werden. Zwei der Relais können für entweder abgefallen (Standard) oder

angezogen und selbsthaltend oder nicht-haltend konfiguriert werden. Das dritte Relais ist ein dediziertes Fehlerrelais.

Alle elektrischen Anschlüsse für die integrierten Relais können direkt auf der Leiterplatte vorgenommen werden. Die

Leiterplatte ist für den Abgefallen-Status Arbeitskontakt (Normally Open, NO) und Ruhekontakt (Normally Closed, NC)

gekennzeichnet.

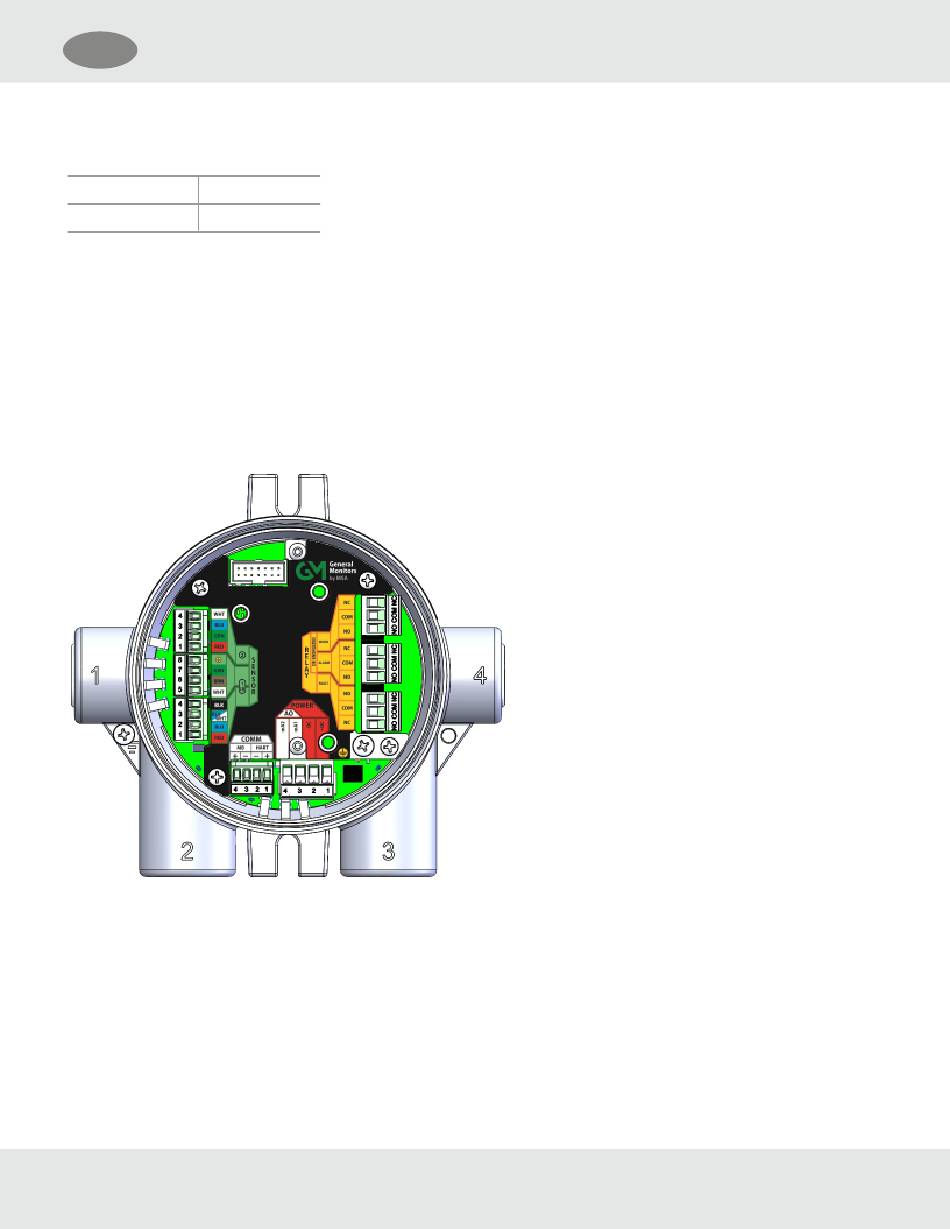

Abbildung 28 Leiterplatte mit Relais
