4

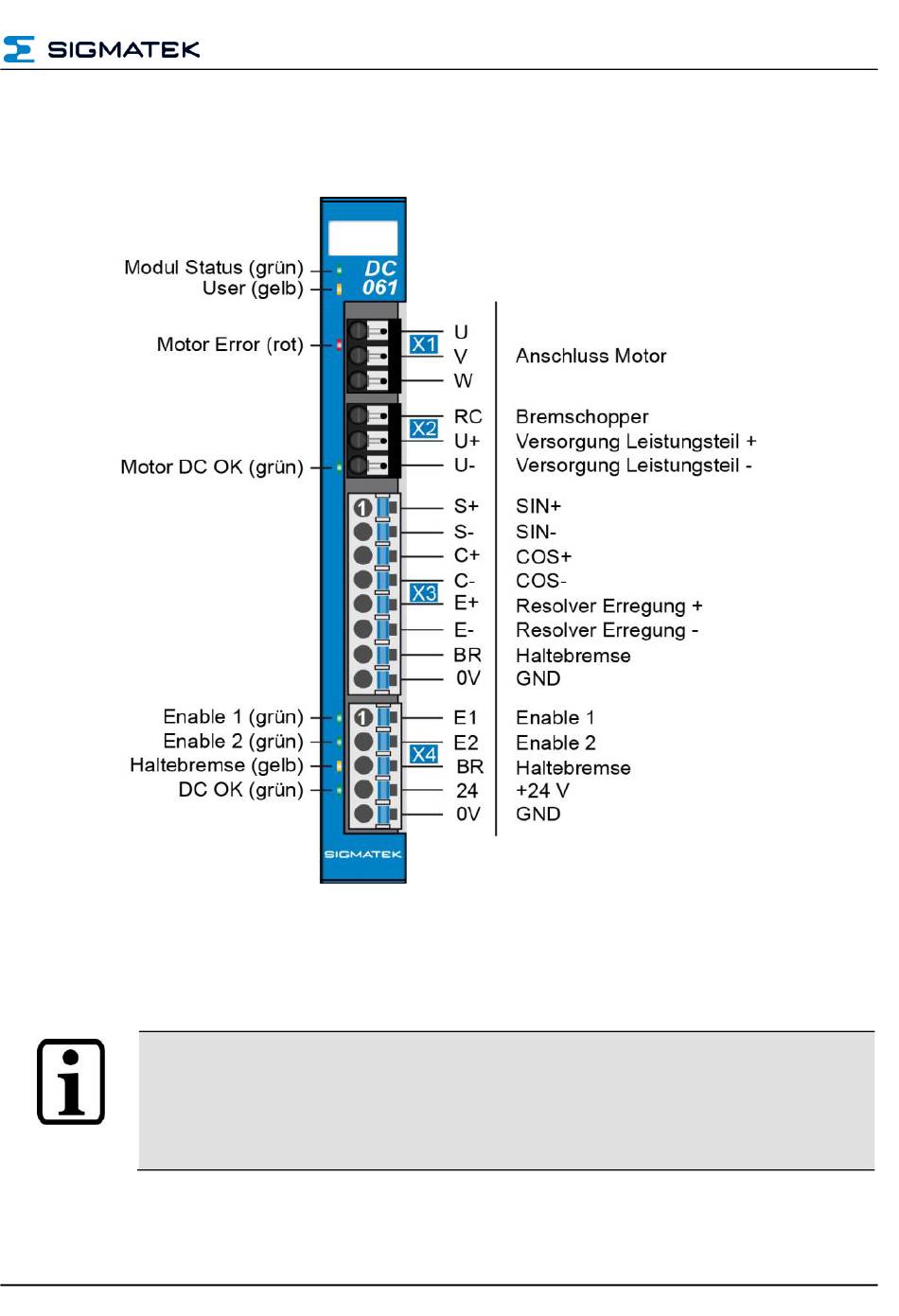

Anschlussbelegung

4.1 Baumüller
*Die beiden Haltebremsenausgänge (BR) sind intern parallel geschaltet. Die Haltebremse
kann somit wahlweise an X3 (Pin 7-Pin 8) oder an X4 (Pin 3-GND) verdrahtet werden.
Bei der Belegung ergibt sich ein M-ROFF von 270.
Der DC 061-1 wurde für Baumüller-Motoren entwickelt. Bei Baumüller-
Motoren wird die Encoder-Zählrichtung bei Standard-Stiftbelegung invertiert
(SIN/COS vertauscht). SIGMATEK-Motoren haben deshalb eine andere
Steckerbelegung (siehe Kapitel Verdrahtung SIGMATEK-Motoren). Dies
muss auch bei Fremdmotoren berücksichtigt werden!
