DC 061-1 S-DIAS ACHSMODUL
5.4.3

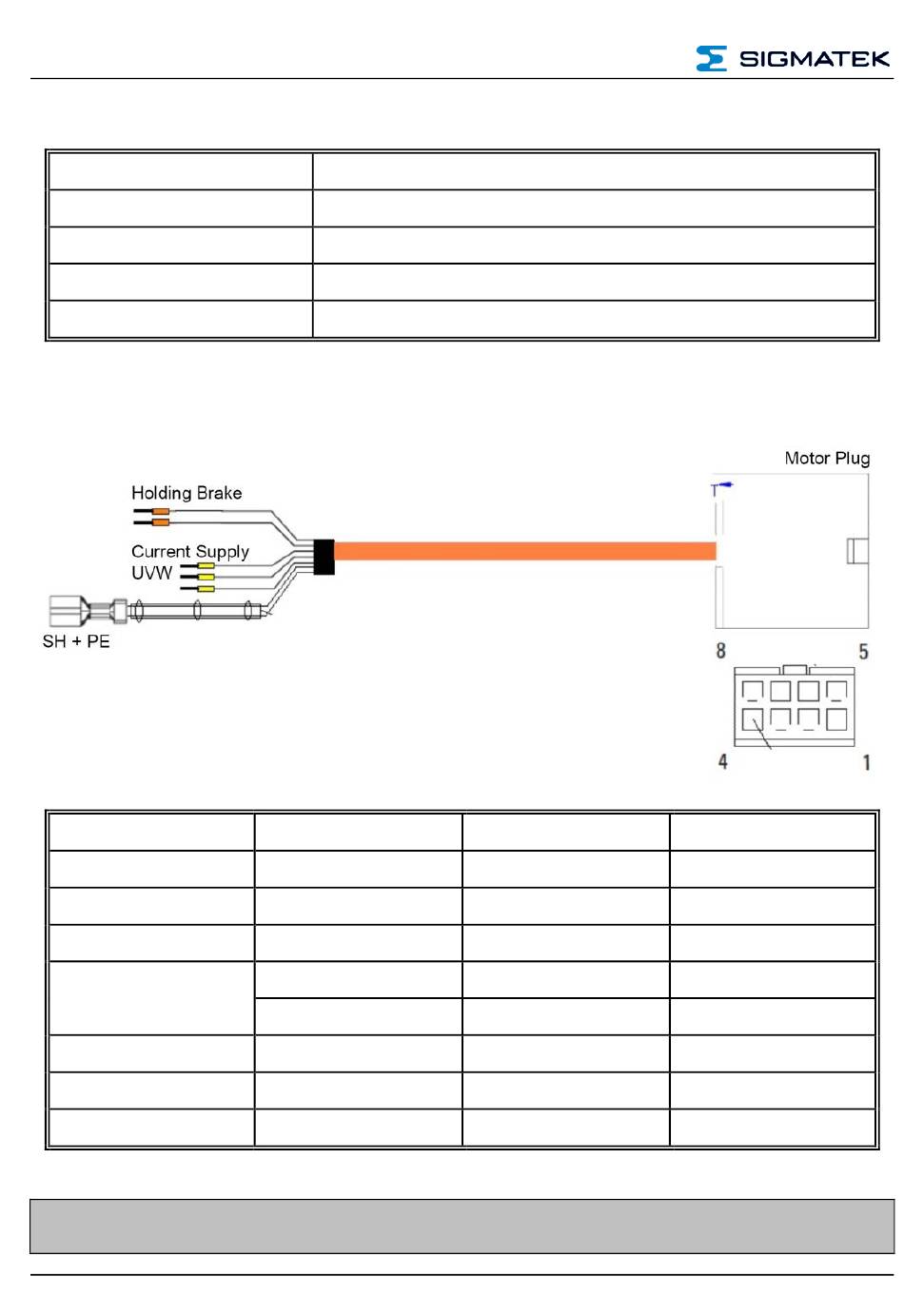

Motorkabel AKM mit Molex Stecker

Mit Haltebremse
M061E-10-1-015-3-0
M061E-10-1-030-3-0
M061E-10-1-050-3-0
M061E-10-1-100-3-0
Motorkabel, geschirmt, schleppkettentauglich, mit Stecker auf der Motorseite und Aderend-
hülsen auf der Modulseite und 6,3 mm Flachstecker für die Abschirmung und PE.
Stecker-Modulseite PIN
X1 - U
X1 - V
X1 - W
Flachstecker
X3 - 7
X3 - 8
-
Die Schirm-/PE-Anschlüsse des Motorkabels müssen modulseitig über den 6,3 mm-
Flachstecker, der auf den jeweiligen Kabeln vorhanden ist, geerdet werden.
Seite 32
Signal
U
V
W
PE
SH
BR
0
-
Länge
1,5 m
3,0 m
5,0 m
10,0 m
Kabelfarben Stecker-Motorseite PIN
schwarz - U
schwarz - V
schwarz - W
gelb-grün
Abschirmung
weiß
schwarz
-
1
2
3
4
5
6
7
8
