5.4.1

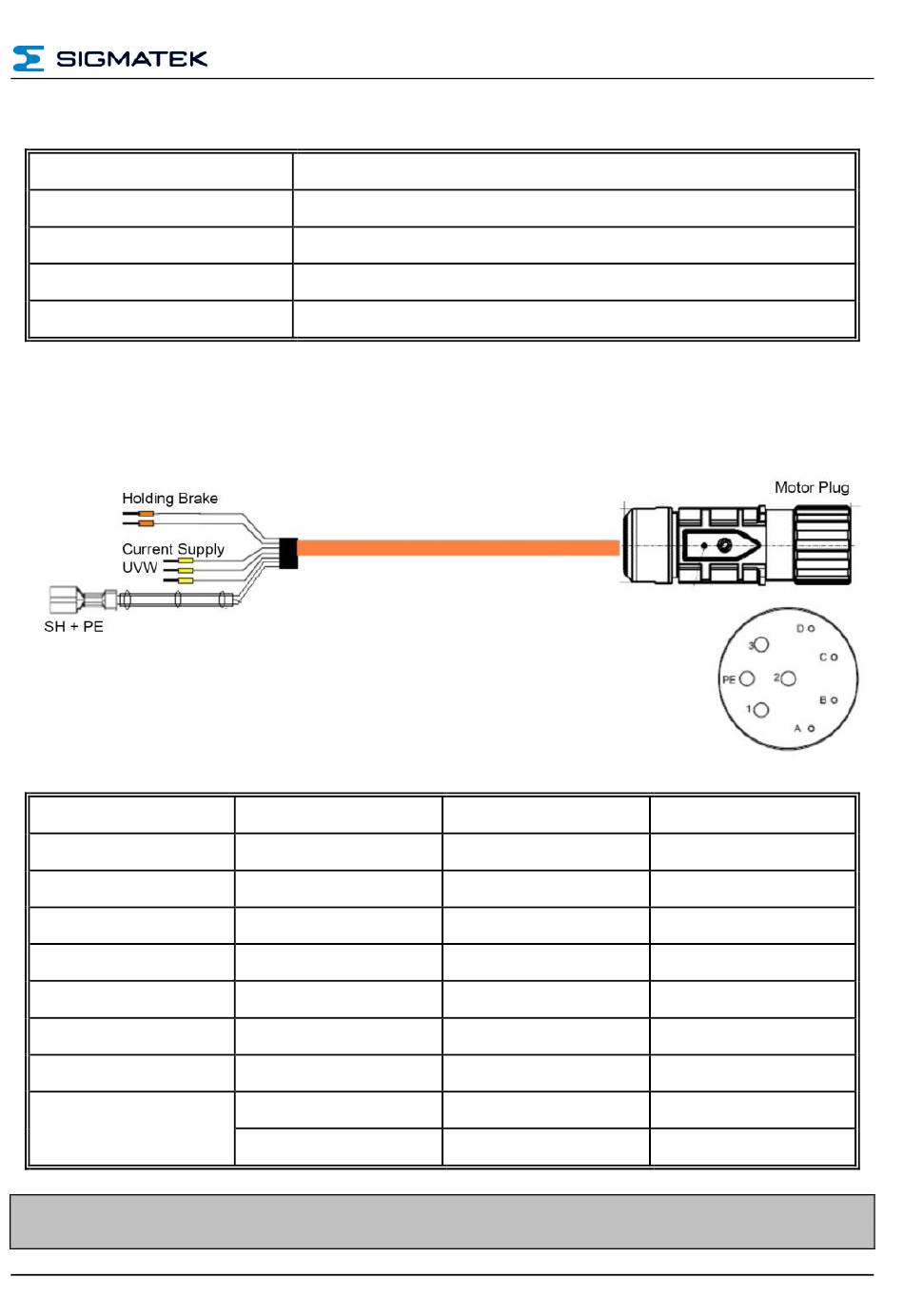

Motorkabel AKM mit M23-Rundstecker

Mit Haltebremse
M061E-10-1-015-0-0
M061E-10-1-030-0-0
M061E-10-1-050-0-0
M061E-10-1-100-0-0
Motorkabel, geschirmt, schleppkettentauglich, mit Rundstecker auf der Motorseite und
Aderendhülsen auf der Modulseite sowie 6,3 mm Flachstecker für den Schirm und PE.
Stecker-Modulseite PIN
X1 - U
X1 - V
X1 - W
X3 - 7
X3 - 8
-
-
Flachstecker
Die Schirm-/PE-Anschlüsse des Motorkabels müssen modulseitig über den 6,3 mm-
Flachstecker, der auf den jeweiligen Kabel vorhanden ist, geerdet werden.
04.11.2020
S-DIAS ACHSMODUL
Signal
U
V
W
BR
0
-
-
SH
PE
Länge
1,5 m
3,0 m
5,0 m
10,0 m
Kabelfarben Stecker-Motorseite PIN
schwarz - U
schwarz - V
schwarz - W
weiß
schwarz
-
-
Abschirmung
gelb-grün
DC 061-1
1
2
3
A
B
C
D
Steckergehäuse
PE
