Ohne Haltebremse
M061E-10-0-015-3-0
M061E-10-0-030-3-0
M061E-10-0-050-3-0
M061E-10-0-100-3-0

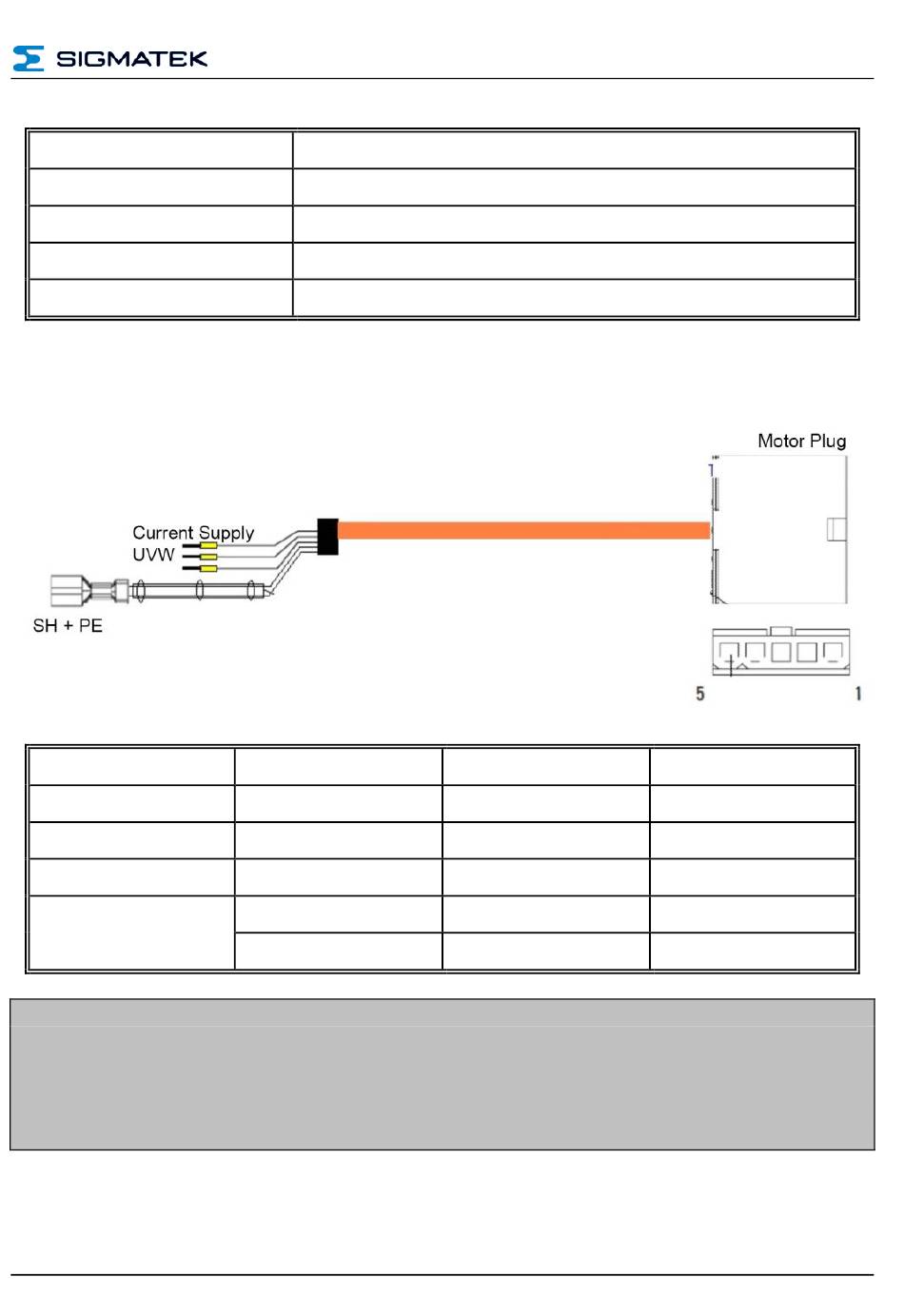

Motorkabel, geschirmt, schleppkettentauglich, mit Stecker auf der Motorseite und Aderend-
hülsen auf der Modulseite und 6,3 mm Flachstecker für den Schirm und PE.
Stecker-Modulseite PIN
X1 - U
X1 - V
X1 - W
Flachstecker
Der Schirm-/PE-Anschluss des Motorkabels ist mit der jeweils am Kabel vorgesehe-
nen 6,3 mm Flachsteckhülse modulseitig zu erden. Bei erhöhten Störeinflüssen kann
es erforderlich sein, den Schirm des Motors motorseitig zusätzlich aufzulegen.
Können in der Anwendung Zugbeanspruchungen auf die Molex Steckverbindung des
Kabels wirken, muss diesen durch entsprechende Zugentlastungsmaßnahmen direkt
vor und nach der Steckverbindung entgegengewirkt werden.
