EZ 102
S-DIAS DIGITAL AUSGANGSMODUL
3

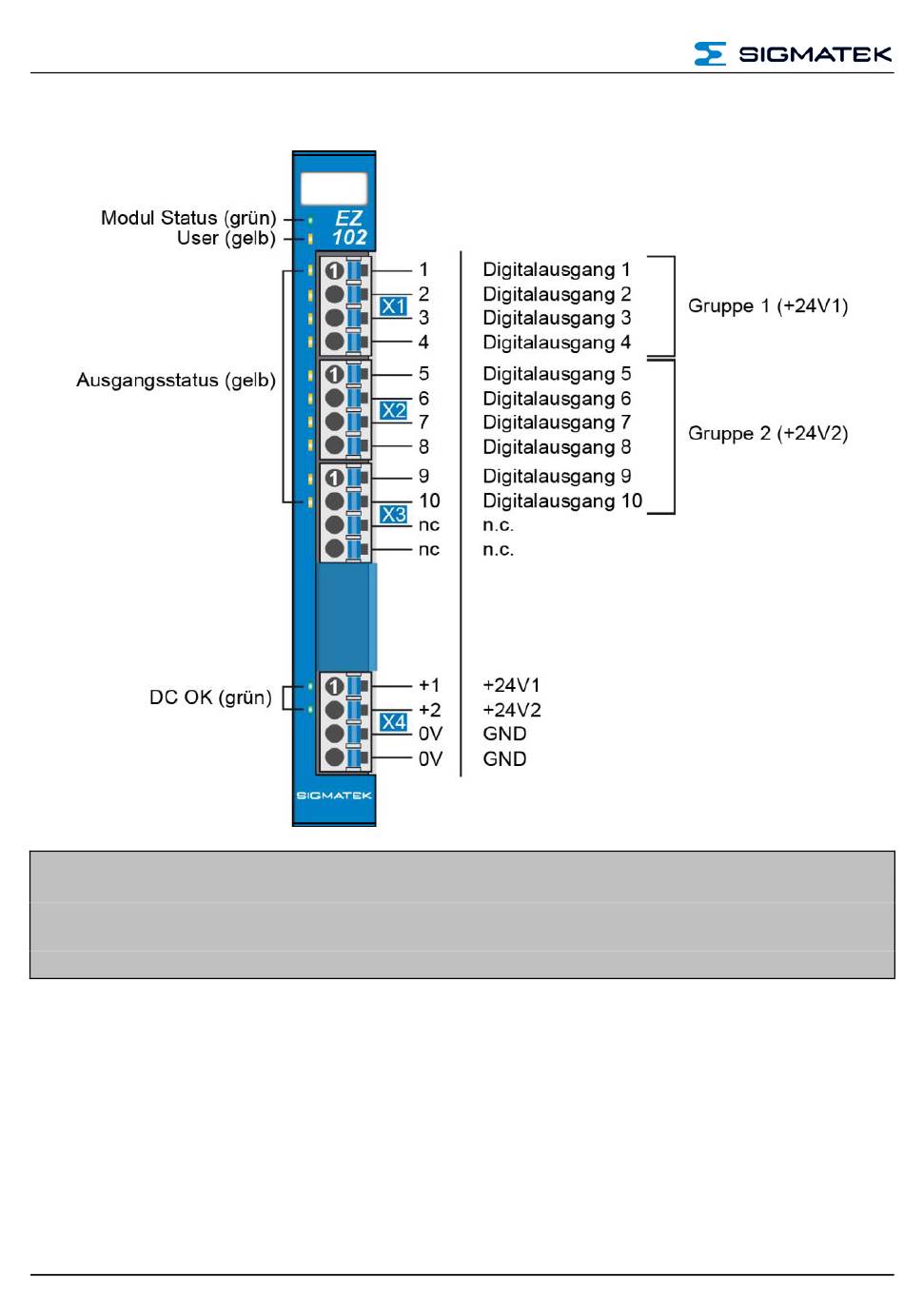

Anschlussbelegung
Die GND-Versorgung (X4: Pin 3 und Pin 4) ist intern gebrückt. Zur Versorgung des
Moduls ist jeweils der Anschluss nur eines GND-Pins (Pin 3 oder Pin 4) erforderlich.
Die gebrückten Anschlüsse dürfen zum Weiterschleifen der GND-Versorgung
verwendet werden. Es muss jedoch berücksichtigt werden, dass durch das
Weiterschleifen ein Summenstrom von 6 A je Anschluss nicht überschritten wird!
Seite 8
20.04.2023
