SIGMATEK DI 160 Betriebsanleitung
S-dias digital eingangsmodul
Verwandte Anleitungen für SIGMATEK DI 160
Inhaltszusammenfassung für SIGMATEK DI 160
- Seite 1 DI 160 S-DIAS Digital Eingangsmodul Betriebsanleitung Erstellungsdatum: 17.02.2014 Versionsdatum: 05.10.2021 Artikelnummer: 20-006-160-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: S-Dias Digital Eingangsmodul

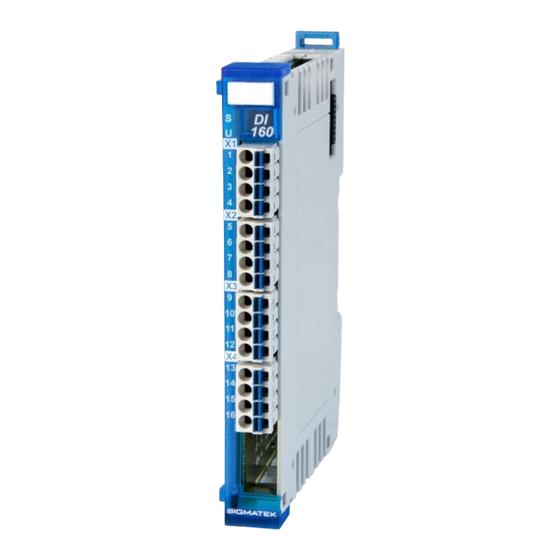

S-DIAS Digital Eingangsmodul DI 160 mit 16 Eingängen Das S-DIAS Digital Eingangsmodul DI 160 hat 16 Eingänge mit einem +24 V-Pegel zum Einlesen der Signalzustände „0“ und „1“. Um auftretende Störimpulse auf den Signalleitungen zu unterdrücken sind entsprechende Eingangsfilter vorhanden. -
Seite 4: Inhaltsverzeichnis
DI 160 S-DIAS DIGITAL EINGANGSMODUL Inhaltsverzeichnis Technische Daten ..............4 Spezifikation digitale Eingänge ........... 4 Elektrische Anforderungen............4 Sonstiges ..................6 Umgebungsbedingungen ............6 Mechanische Abmessungen ..........7 Anschlussbelegung ..............8 Status LEDs ................... 8 Zu verwendende Steckverbinder ..........9 Beschriftungsfeld ............... - Seite 5 S-DIAS DIGITAL EINGANGSMODUL DI 160 Schnittstellen ................18 8.1.1 Clients ....................18 8.1.2 Server ....................18 8.1.3 Kommunikations-Schnittstellen ............18 Beispiel ..................19 05.10.2021 Seite 3...
-
Seite 6: Technische Daten
DI 160 S-DIAS DIGITAL EINGANGSMODUL Technische Daten Spezifikation digitale Eingänge Anzahl Eingangsspannung typisch +24 V maximal +30 V Signalpegel low: < +8 V high: > +14 V (bis HW-Version 3.10) Signalpegel low: < +5 V high: > +15 V (ab HW-Version 3.20) - Seite 7 S-DIAS DIGITAL EINGANGSMODUL DI 160 05.10.2021 Seite 5...
-
Seite 8: Sonstiges
DI 160 S-DIAS DIGITAL EINGANGSMODUL Sonstiges Artikelnummer 20-006-160 Hardwareversion 1.x-6.x Normung UL 508 (E247993) Approbationen UL, cUL, CE Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +60 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Betriebsbedingungen Verschmutzungsgrad 2 Höhe bis zu 2000 m EMV-Störfestigkeit... -
Seite 9: Mechanische Abmessungen
S-DIAS DIGITAL EINGANGSMODUL DI 160 Mechanische Abmessungen 05.10.2021 Seite 7... -
Seite 10: Anschlussbelegung
DI 160 S-DIAS DIGITAL EINGANGSMODUL Anschlussbelegung Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 11: Zu Verwendende Steckverbinder
S-DIAS DIGITAL EINGANGSMODUL DI 160 Zu verwendende Steckverbinder Steckverbinder: X1-X4: Steckverbinder mit Federzugklemme (im Lieferumfang enthalten) Die Federzugklemmen sind für den Anschluss von ultraschallverdichteten (ultraschall- verschweißten) Litzen geeignet. Anschlussvermögen: Abisolierlänge/Hülsenlänge: 10 mm Steckrichtung: parallel zur Leiterachse bzw. zur Leiterplatte Leiterquerschnitt starr:... -
Seite 12: Beschriftungsfeld
DI 160 S-DIAS DIGITAL EINGANGSMODUL Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 Seite 10 05.10.2021... -
Seite 13: Verdrahtung
S-DIAS DIGITAL EINGANGSMODUL DI 160 Verdrahtung Anschlussbeispiel 05.10.2021 Seite 11... -
Seite 14: Hinweise
DI 160 S-DIAS DIGITAL EINGANGSMODUL Hinweise Die Eingangsfilter, welche Störimpulse unterdrücken, erlauben den Einsatz in rauen Umgebungsbedingungen. Zusätzlich ist eine sorgfältige Verdrahtungstechnik zu empfehlen, um den einwandfreien Betrieb zu gewährleisten. Folgende Richtlinien sind zu beachten: • Vermeiden von Parallelführung der Eingangsleitungen mit Laststromkreisen •... -
Seite 15: Montage
S-DIAS DIGITAL EINGANGSMODUL DI 160 Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. - Seite 16 DI 160 S-DIAS DIGITAL EINGANGSMODUL Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) Seite 14 05.10.2021...
-
Seite 17: Adressierung
S-DIAS DIGITAL EINGANGSMODUL DI 160 Adressierung Adresse Größe Zugriffstyp Beschreibung Reset-Wert (hex) (Byte) Speicher Input Register Bit 0 Input 1 0000 0000 Bit 1 Input 2 … Bit 15 Input 16 05.10.2021 Seite 15... -
Seite 18: Unterstützte Zykluszeiten
DI 160 S-DIAS DIGITAL EINGANGSMODUL Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) x= unterstützt Zykluszeiten größer gleich 1 ms (in ms) x= unterstützt x= unterstützt Seite 16 05.10.2021... -
Seite 19: Hardwareklasse Di160
S-DIAS DIGITAL EINGANGSMODUL DI 160 Hardwareklasse DI160 Hardwareklasse DI160 für das S-DIAS-Digital-Eingangsmodul DI 160 Diese Hardwareklasse wird zum Ansteuern des Hardwaremoduls DI 160 mit 16 digitalen Eingängen verwendet. Genauere Hardwareinformationen findet Moduldokumentation. 05.10.2021 Seite 17... - Seite 20 DI 160 S-DIAS DIGITAL EINGANGSMODUL Schnittstellen 8.1.1 Clients Dieser Client muss zu einem S-DIAS-Port, einem „SdiasOut_[x]“-Server, SdiasIn verbunden werden. Place Auf diesem Client wird die physikalische Platzierung des Hardwaremoduls angegeben. Es sind 64 Module, von 0 bis 63, möglich. Required...
- Seite 21 S-DIAS DIGITAL EINGANGSMODUL DI 160 Beispiel 05.10.2021 Seite 19...
-
Seite 22: Änderungen Der Dokumentation
DI 160 S-DIAS DIGITAL EINGANGSMODUL Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 01.04.2014 1.3 Sonstiges UL hinzugefügt 5 Montage Text aktualisiert 30.01.2014 4.2 Hinweise Merksatz bezüglich An- und Abstecken des S-DIAS Moduls unter Spannung hinzugefügt 26.03.2015 3.2 Zu verwendende Anschlussvermögen erweitert...
