Motorkabel Akm Mit Y-Tec - SIGMATEK DC 061-1 Handbuch

5.4.2

Motorkabel AKM mit Y-Tec

Mit Haltebremse
M061E-10-1-015-1-0
M061E-10-1-030-1-0
M061E-10-1-050-1-0
M061E-10-1-100-1-0

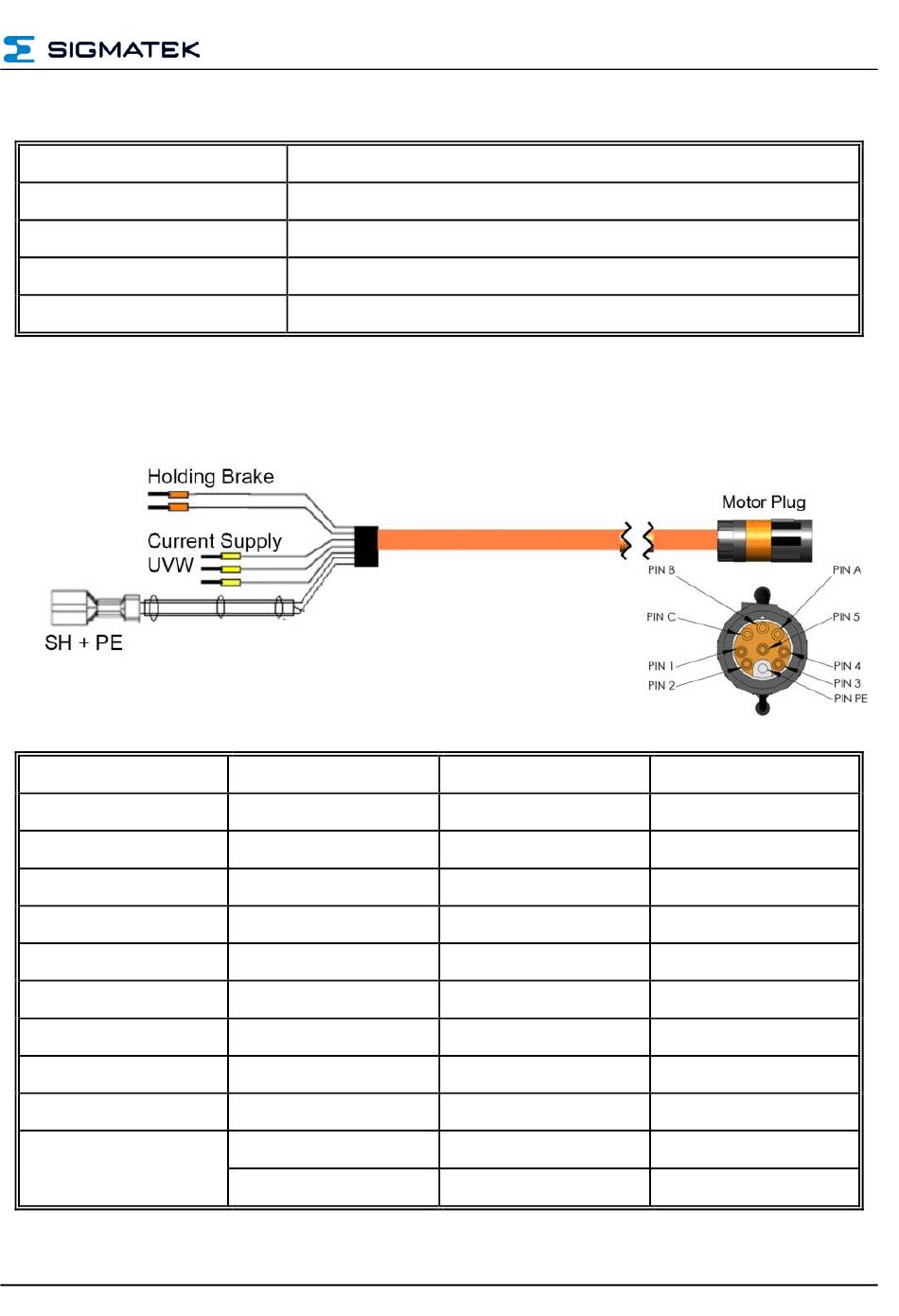

Motorkabel, geschirmt, schleppkettentauglich, mit Rundstecker auf der Motorseite und
Aderendhülsen auf der Modulseite sowie 6,3 mm Flachstecker für den Schirm und PE.
Stecker-Modulseite PIN
X3 - 7
X3 - 8
-
-
-
Erdungsleitung
X1 - U
X1 - V
X1 - W
Flachstecker
04.11.2020
Signal
BR
0
-
-
-
PE
U
V
W
SH
PE
S-DIAS ACHSMODUL
Länge
1,5 m
3,0 m
5,0 m
10,0 m
Kabelfarben
weiß
schwarz
-
-
-
gelb-grün
schwarz - U
schwarz - V
schwarz - W
Abschirmung
gelb-grün
DC 061-1
Stecker-Motorseite PIN
1
2
3
4
5
PE
A
C
B
Steckergehäuse
PE
Seite 29
