DI 203
S-DIAS Digital Eingangsmodul
Betriebsanleitung
Erstellungsdatum: 10.09.2013
Versionsdatum: 05.10.2021
Artikelnummer: 20-006-203-D

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SIGMATEK DI 203

  • Seite 1 DI 203 S-DIAS Digital Eingangsmodul Betriebsanleitung Erstellungsdatum: 10.09.2013 Versionsdatum: 05.10.2021 Artikelnummer: 20-006-203-D...
  • Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
  • Seite 3: S-Dias Digital Eingangsmodul

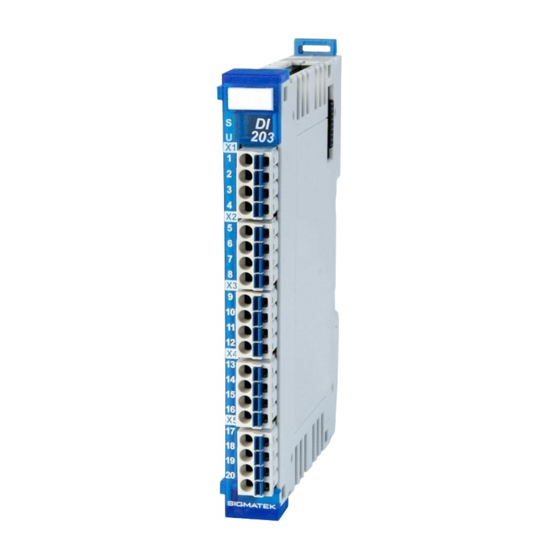

    S-DIAS Digital Eingangsmodul DI 203 mit 20 Eingängen Das S-DIAS Digital Eingangsmodul DI 203 hat 20 Eingänge mit einem +24 V-Pegel zum Einlesen der Signalzustände „0“ und „1“. Um auftretende Störimpulse auf den Signalleitungen zu unterdrücken sind entsprechende Eingangsfilter vorhanden.
  • Seite 4 DI 203 S-DIAS DIGITAL EINGANGSMODUL Inhaltsverzeichnis Technische Daten ..............4 Spezifikation digitale Eingänge ........... 4 Elektrische Anforderungen............4 Sonstiges ..................6 Umgebungsbedingungen ............6 Mechanische Abmessungen ..........7 Anschlussbelegung ..............8 Status LEDs ................... 8 Zu verwendende Steckverbinder ..........9 Beschriftungsfeld ...............
  • Seite 5 S-DIAS DIGITAL EINGANGSMODUL DI 203 Schnittstellen ................18 8.1.1 Clients ....................18 8.1.2 Server ....................18 8.1.3 Kommunikations-Schnittstellen ............18 Beispiel ..................19 05.10.2021 Seite 3...
  • Seite 6: Technische Daten

    +24 V maximal +30 V Signalpegel low: < +8 V high: > +14 V (bis HW-Version 2.20, DI 203) (bis HW-Version 2.10, DI 203-X) (bis HW-Version 3.10, DI 203-E) Signalpegel DI 203 low: < +5 V high: > +15 V (ab HW-Version 2.30, DI 203)
  • Seite 7 S-DIAS DIGITAL EINGANGSMODUL DI 203 05.10.2021 Seite 5...
  • Seite 8: Umgebungsbedingungen

    DI 203 S-DIAS DIGITAL EINGANGSMODUL Sonstiges Artikelnummer 20-006-203 20-006-203-X (Polymer-beschichtete Leiterplatte) Hardwareversion 1.x-6.x Normung UL 508 (E247993) Approbationen UL, cUL, CE Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +55 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Betriebsbedingungen Verschmutzungsgrad 2 Höhe bis zu 2000 m...
  • Seite 9: Mechanische Abmessungen

    S-DIAS DIGITAL EINGANGSMODUL DI 203 Mechanische Abmessungen 05.10.2021 Seite 7...
  • Seite 10: Anschlussbelegung

    DI 203 S-DIAS DIGITAL EINGANGSMODUL Anschlussbelegung Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu...
  • Seite 11: Zu Verwendende Steckverbinder

    S-DIAS DIGITAL EINGANGSMODUL DI 203 Zu verwendende Steckverbinder Steckverbinder: X1-X5: Steckverbinder mit Federzugklemme (im Lieferumfang enthalten) Die Federzugklemmen sind für den Anschluss von ultraschallverdichteten (ultraschall- verschweißten) Litzen geeignet. Anschlussvermögen: Abisolierlänge/Hülsenlänge: 10 mm Steckrichtung: parallel zur Leiterachse bzw. zur Leiterplatte Leiterquerschnitt starr:...
  • Seite 12 DI 203 S-DIAS DIGITAL EINGANGSMODUL Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 Seite 10 05.10.2021...
  • Seite 13: Verdrahtung

    S-DIAS DIGITAL EINGANGSMODUL DI 203 Verdrahtung Anschlussbeispiel 05.10.2021 Seite 11...
  • Seite 14 DI 203 S-DIAS DIGITAL EINGANGSMODUL Hinweise Die Eingangsfilter, welche Störimpulse unterdrücken, erlauben den Einsatz in rauen Umgebungsbedingungen. Zusätzlich ist eine sorgfältige Verdrahtungstechnik zu empfehlen, um den einwandfreien Betrieb zu gewährleisten. Folgende Richtlinien sind zu beachten: • Vermeiden von Parallelführung der Eingangsleitungen mit Laststromkreisen •...
  • Seite 15 S-DIAS DIGITAL EINGANGSMODUL DI 203 Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert.
  • Seite 16 DI 203 S-DIAS DIGITAL EINGANGSMODUL Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) Seite 14 05.10.2021...
  • Seite 17: Adressierung

    S-DIAS DIGITAL EINGANGSMODUL DI 203 Adressierung Adresse Größe Zugriffstyp Beschreibung Reset-Wert (hex) (Byte) Speicher Input Register Bit 0 Input 1 Bit 1 Input2 0000 000000 … Bit 19 Input 20 Bit 20-31 reserved 05.10.2021 Seite 15...
  • Seite 18: Unterstützte Zykluszeiten

    DI 203 S-DIAS DIGITAL EINGANGSMODUL Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) x= unterstützt Zykluszeiten größer gleich 1 ms (in ms) x= unterstützt x= unterstützt Seite 16 05.10.2021...
  • Seite 19 S-DIAS DIGITAL EINGANGSMODUL DI 203 Hardwareklasse DI203 Hardwareklasse DI203 für das S-DIAS-Digital-Eingangsmodul DI 203 Diese Hardwareklasse wird zum Ansteuern des Hardwaremoduls DI 203 mit 20 digitalen Eingängen verwendet. Genauere Hardwareinformationen findet Moduldokumentation. 05.10.2021 Seite 17...
  • Seite 20 DI 203 S-DIAS DIGITAL EINGANGSMODUL Schnittstellen 8.1.1 Clients Dieser Client muss zu einem S-DIAS-Port, einem „SdiasOut_[x]“-Server, SdiasIn verbunden werden. Place Auf diesem Client wird die physikalische Platzierung des Hardwaremoduls angegeben. Es sind 64 Module, von 0 bis 63, möglich. Required...
  • Seite 21 S-DIAS DIGITAL EINGANGSMODUL DI 203 Beispiel 05.10.2021 Seite 19...
  • Seite 22: Änderungen Der Dokumentation

    DI 203 S-DIAS DIGITAL EINGANGSMODUL Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 26.09.2013 Eingangsverzögerung geändert 10.10.2013 Werte geändert 24.10.2013 Schwingungsfestigkeit hinzugefügt 23.12.2013 3 Anschlussbelegung Zeichnung geändert 11.02.2014 3 Anschlussbelegung Zeichnung geändert 3.2 Zu verwendende Anschlussvermögen hinzugefügt Steckverbinder 4.1 Anschlussbeispiel Schaltdiagramm hinzugefügt...
  • Seite 23 S-DIAS DIGITAL EINGANGSMODUL DI 203 30.08.2021 1.1 Spezifikation digitale DI 203-E Signalpegel Eingänge 13.09.2021 1.2 Elektrische Anforderungen Stromaufnahme geändert 05.10.2021 1.2 Elektrische Anforderungen HW-Version -E hinzugefügt 05.10.2021 Seite 21...
  • Seite 24 DI 203 S-DIAS DIGITAL EINGANGSMODUL Seite 22 05.10.2021...
