Anzeige-Bedieneinheit - Still Rx70 Originalbetriebsanleitung

3
Bedien- und Anzeigeelemente
Bedien- und Anzeigeelemente

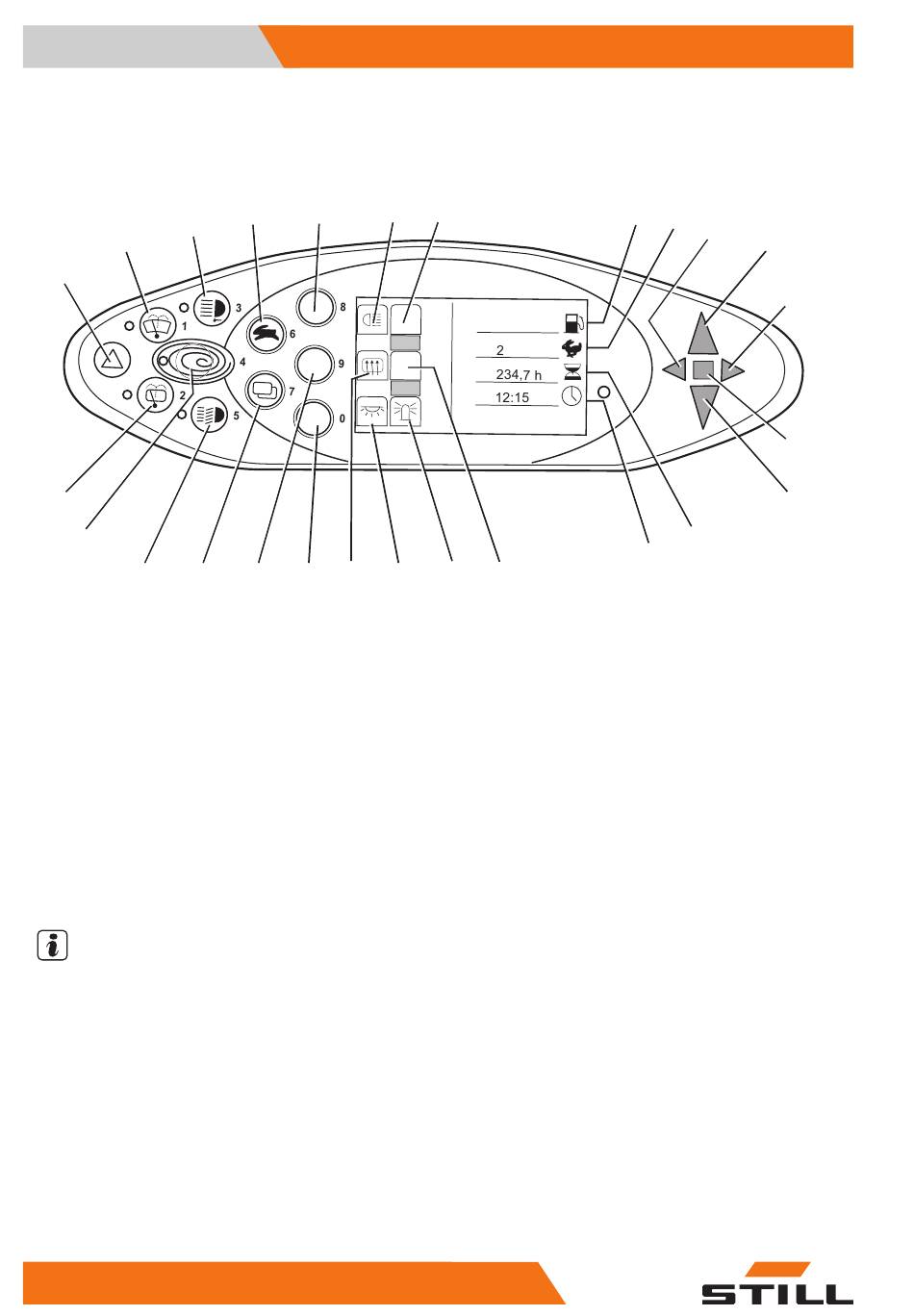

Anzeige-Bedieneinheit

3
2
1
26
25
24 23
1 Taste Warnblinkanlage
2 Taste Scheibenwischer vorn
3 Taste Arbeitsscheinwerfer
4 Taste Fahrprogrammwahl
5 Softkey Beleuchtung
6 Symbol Beleuchtung
7 Nicht belegt
8 Anzeige Kraftstoffstand
9 Anzeige Fahrprogramm (numerisch)
10 Blinkkontrollleuchte links
11 Anzeige Vorwärtsfahrt
12 Blinkkontrollleuchte rechts
13 Anzeige Störung
14 Anzeige Rückwärtsfahrt
HINWEIS
Die Softkeys (5, 21, 22) sowie die zugehörigen
Anzeigen (6, 7, 18, 19, 20) sind abhängig von
den verbauten Zusatzausrüstungen belegt.
Die hier gezeigte Belegung ist ein Beispiel
und kann von der tatsächlich programmierten
Belegung am Stapler abweichen. Tasten kön-
nen mit Mehrfachfunktionen belegt sein, die
entsprechend der Menüführung abgerufen
werden. Weitere Informationen dazu siehe
Kapitel „Bedienung der Anzeige-Bedienein-
heit".
66
5 6
4
22 20 19
21
57368011525 DE - 02/2019 - 02
7
18 17
15 Anzeige Betriebsstunden
16 Anzeige Uhrzeit (digital)
17 Nicht belegt
18 Anzeige Rundumkennleuchte
19 Anzeige Innenbeleuchtung
20 Anzeige Heckscheibenheizung
21 Softkey Innbeleuchtung/Rundumkenn-
leuchte
22 Softkey Heckscheibenheizung
23 Taste Menüwechsel
24 Taste Beleuchtung
25 Taste Blue-Q
26 Taste Heckscheibenwischer
Übersichten
8
9
10
11
12
13
14
15
16
