Abdeckung Hinten Ab- Und Anbauen; Abdeckung Abbauen; Abdeckung Anbauen - Still Rx 70 Originalbetriebsanleitung

Wartung

Abdeckung hinten ab- und anbauen

ACHTUNG
Gefahr der Bauteilbeschädigung!
Bei unsachgemäßer Handhabung kann die Ober-
fläche oder die Abdeckung selbst beschädigt wer-
den.
– Die Abdeckung immer vorsichtig ab- und an-
bauen und nach dem Abbau sicher zur Seite
legen.

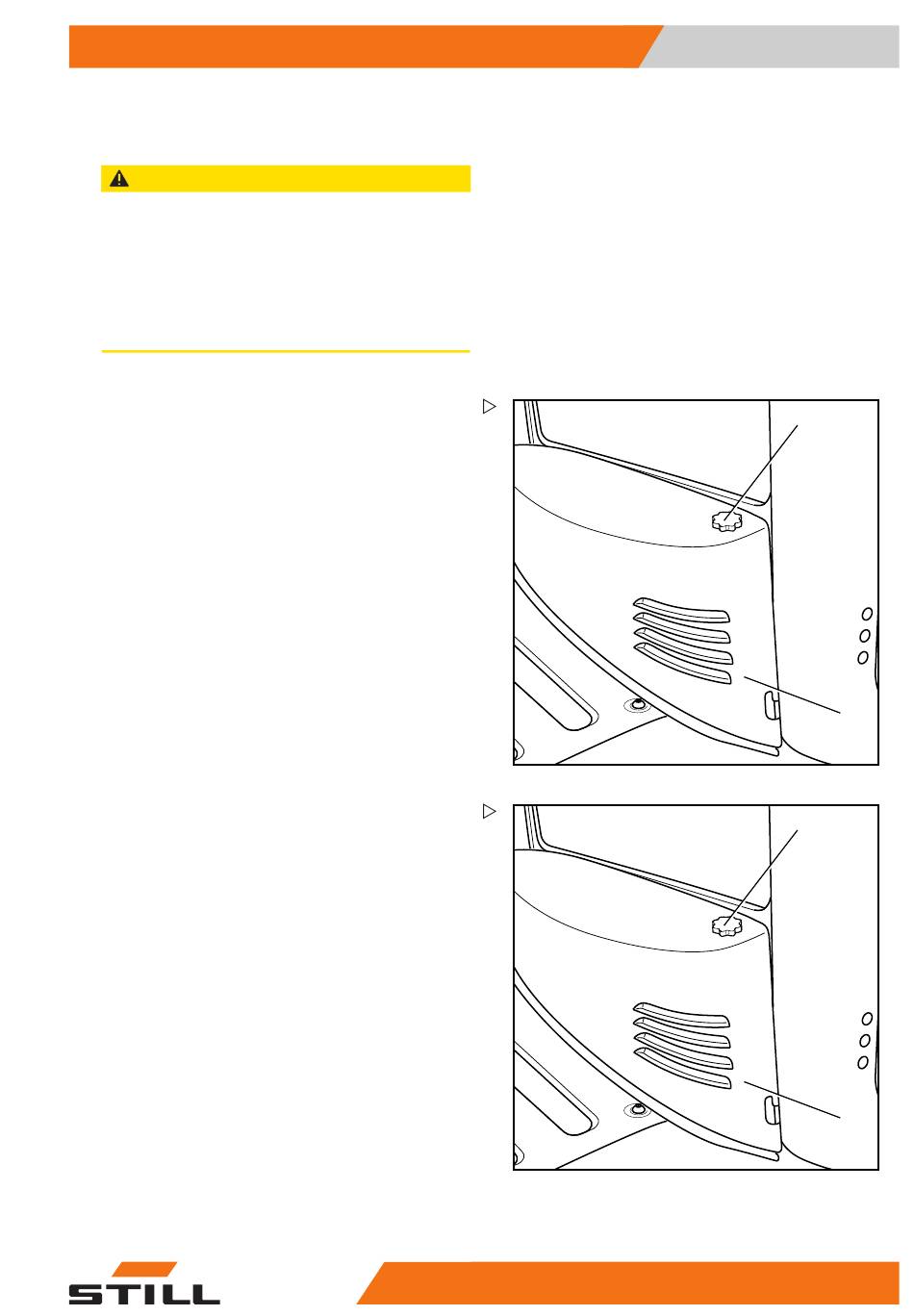

Abdeckung abbauen

– Sterngriffschrauben (1) rechts und links
abschrauben.
– Abdeckung (2) nach hinten klappen.
– Abdeckung nach oben abnehmen.

Abdeckung anbauen

– Abdeckung (2) von oben ansetzen.
– Abdeckung nach vorn klappen.
– Sterngriffschrauben (1) rechts und links
festschrauben.
57368011500 DE - 04/2019 - 05
