Übersichten

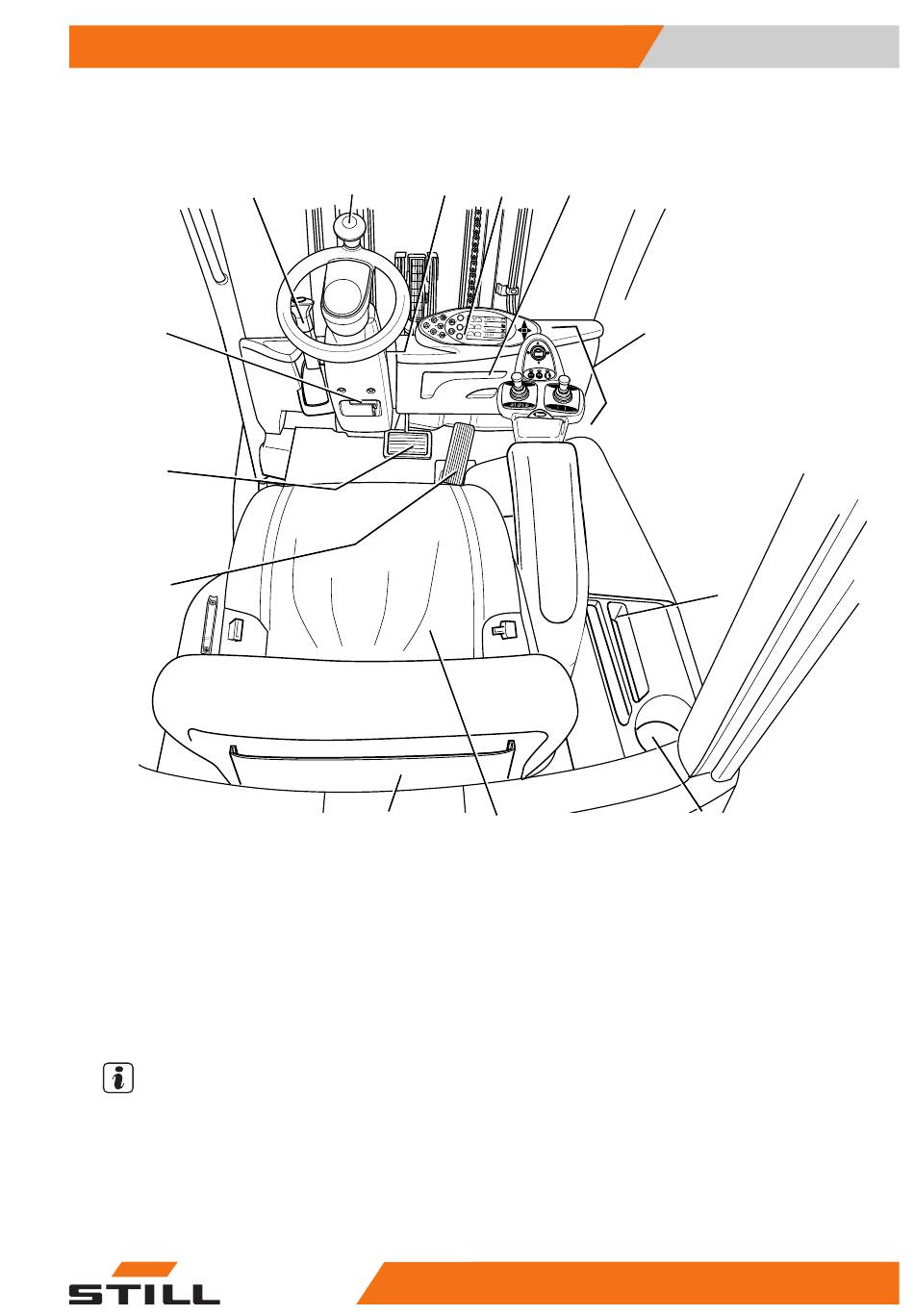

Fahrerplatz
1
13
12
11
7314_003-048
1 Feststellbremshebel
2 Lenkrad
3 Schlüsselschalter
4 Anzeige-Bedieneinheit
5 Papierablage
6 Bedienelemente für Hydraulik- und Fahr-
funktionen
7 Ablagefach (Variante)
HINWEIS
Die Ausstattung des Staplers kann von der
dargestellten Ausstattung abweichen.
2 3 4
10 9
8
9
10
11
12
13
57368011500 DE - 04/2019 - 05
5
6
7
8
Getränkehalter für maximal 0,5-l-Flaschen
Fahrersitz
Ablagefach und Aufbewahrungsort der
Betriebsanleitung
Fahrpedal
Bremspedal
Hebel der Lenksäulenverstellung
3
Fahrerplatz
