Nase des
Einhänge-
mauls
Maß vom
Boden bis
zur unteren
Kante der
Nase

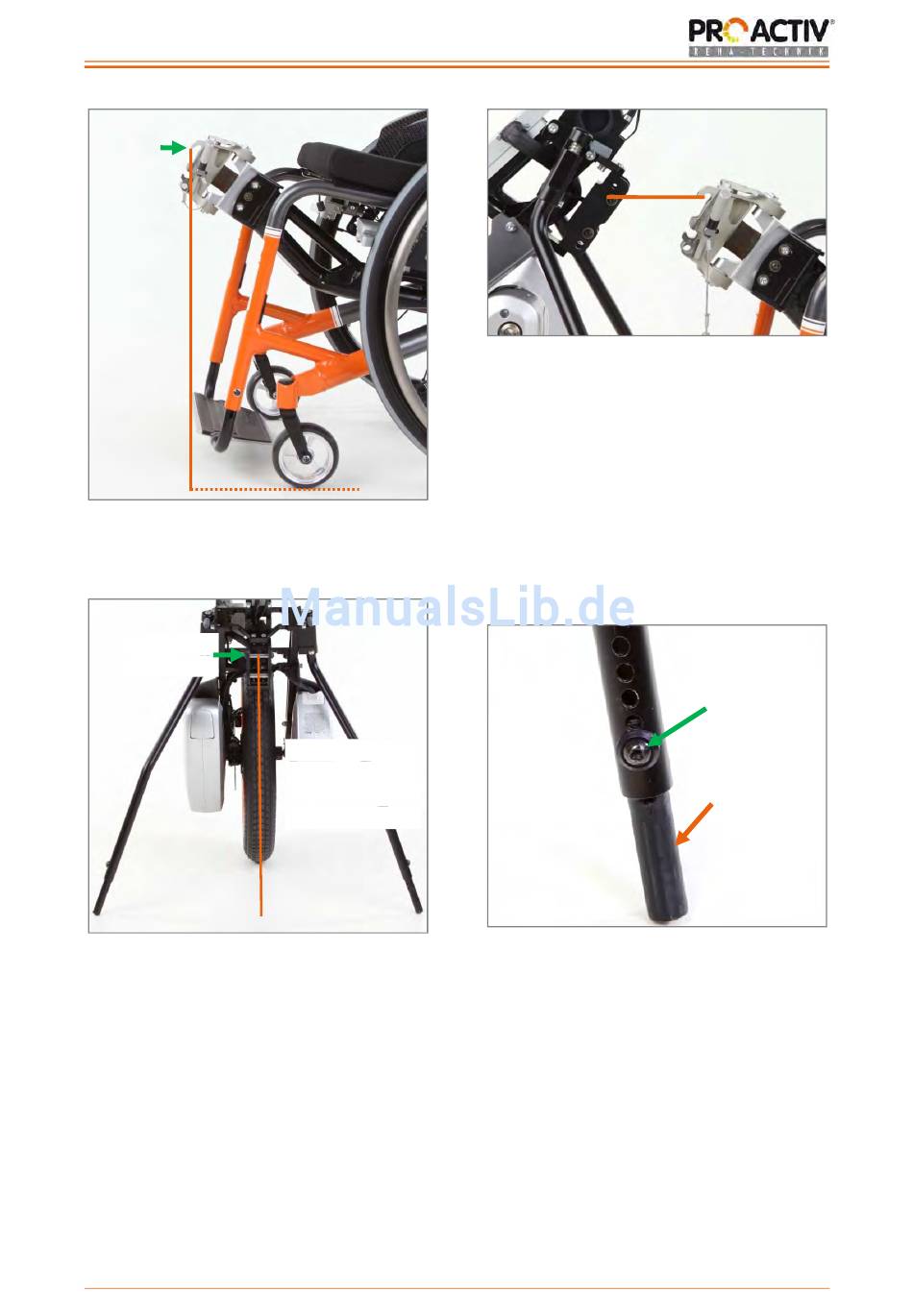

Abbildung 14: Maß vom Boden bis zur unteren
Kante der Nase des Einhängemauls
Einhänge-
bolzen
Abbildung 15: Maß vom Boden bis zur oberen Kan-
te des Einhängebolzens
Maß vom Boden
bis zur oberen
Kante des Ein-
hängebolzens
Abbildung 16: Position von Produkt und Rollstuhl
bei richtiger Höheneinstellung der Abstellständer
Die Höheneinstellung des Abstellständers
erfolgt über das Lösen der M6 Linsenkopf-
schraube (SW 4 mm) mit Unterlegscheibe und
die Änderung der Position des Verstellungsin-
letts entlang der vorgegebenen Lochreihen in
Abstellständer und Inlett. Anschließend ziehen
Sie die Linsenkopfschraube wieder mit 7 Nm
an.
Abbildung 17: M6 Linsenkopfschraube mit Unterleg-
scheibe und Verstellungsinlett zur Höheneinstellung
des Abstellständers
Bei Abstellständern mit der Option "Rangier-
rollen" wird das Verstellungsinlett komplett in
den Abstellständer geschoben (wie im vorheri-
gen Abschnitt beschrieben). Die Höheneinstel-
lung erfolgt über das Verschieben der Rangier-
rollen entlang des Abstellständers. Um die
Rangierrollen verschieben zu können, werden
die beiden M6 Klemmschrauben (SW 5 mm)
gelöst. Nach der Höheneinstellung werden die
M6 Linsenkopf-
schraube mit Un-
terlegscheibe
Verstellungs-
inlett
