Bedienung
SRZ-KOMBI
V1

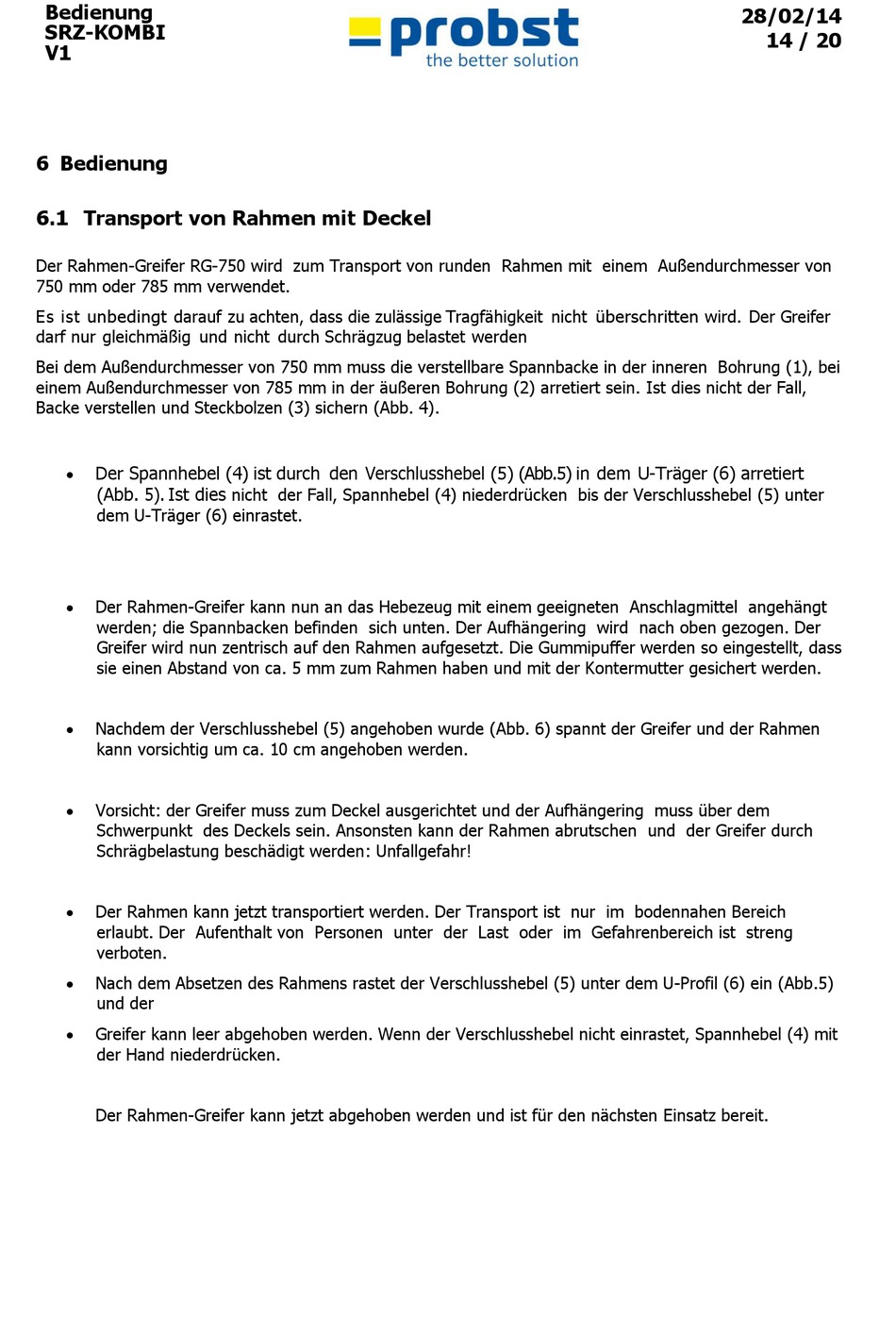

6 Bedienung
6.1 Transport von Rahmen mit Deckel
Der Rahmen-Greifer RG-750 wird zum Transport von runden Rahmen mit einem Außendurchmesser von
750 mm oder 785 mm verwendet.
Es ist unbedingt darauf zu achten, dass die zulässige Tragfähigkeit nicht überschritten wird. Der Greifer
darf nur gleichmäßig und nicht durch Schrägzug belastet werden
Bei dem Außendurchmesser von 750 mm muss die verstellbare Spannbacke in der inneren Bohrung (1), bei
einem Außendurchmesser von 785 mm in der äußeren Bohrung (2) arretiert sein. Ist dies nicht der Fall,
Backe verstellen und Steckbolzen (3) sichern (Abb. 4).
Der Spannhebel (4) ist durch den Verschlusshebel (5) (Abb.5) in dem U-Träger (6) arretiert
(Abb. 5). Ist dies
dem U-Träger (6) einrastet.
Der Rahmen-Greifer kann nun an das Hebezeug mit einem geeigneten Anschlagmittel angehängt
werden; die Spannbacken befinden sich unten. Der Aufhängering wird nach oben gezogen. Der
Greifer wird nun zentrisch auf den Rahmen aufgesetzt. Die Gummipuffer werden so eingestellt, dass
sie einen Abstand von ca. 5 mm zum Rahmen haben und mit der Kontermutter gesichert werden.
Nachdem der Verschlusshebel (5) angehoben wurde (Abb. 6) spannt der Greifer und der Rahmen
kann vorsichtig um ca. 10 cm angehoben werden.
Vorsicht: der Greifer muss zum Deckel ausgerichtet und der Aufhängering muss über dem
Schwerpunkt des Deckels sein. Ansonsten kann der Rahmen abrutschen und der Greifer durch
Schrägbelastung beschädigt werden: Unfallgefahr!
Der Rahmen kann jetzt transportiert werden. Der Transport ist nur im bodennahen Bereich
erlaubt. Der Aufenthalt von Personen unter der Last oder im Gefahrenbereich ist streng
verboten.
Nach dem Absetzen des Rahmens rastet der Verschlusshebel (5) unter dem U-Profil (6) ein (Abb.5)
und der
Greifer kann leer abgehoben werden. Wenn der Verschlusshebel nicht einrastet, Spannhebel (4) mit
der Hand niederdrücken.
Der Rahmen-Greifer kann jetzt abgehoben werden und ist für den nächsten Einsatz bereit.
nicht der Fall, Spannhebel (4) niederdrücken bis der Verschlusshebel (5) unter
28/02/14
14 / 20
