Bedienung

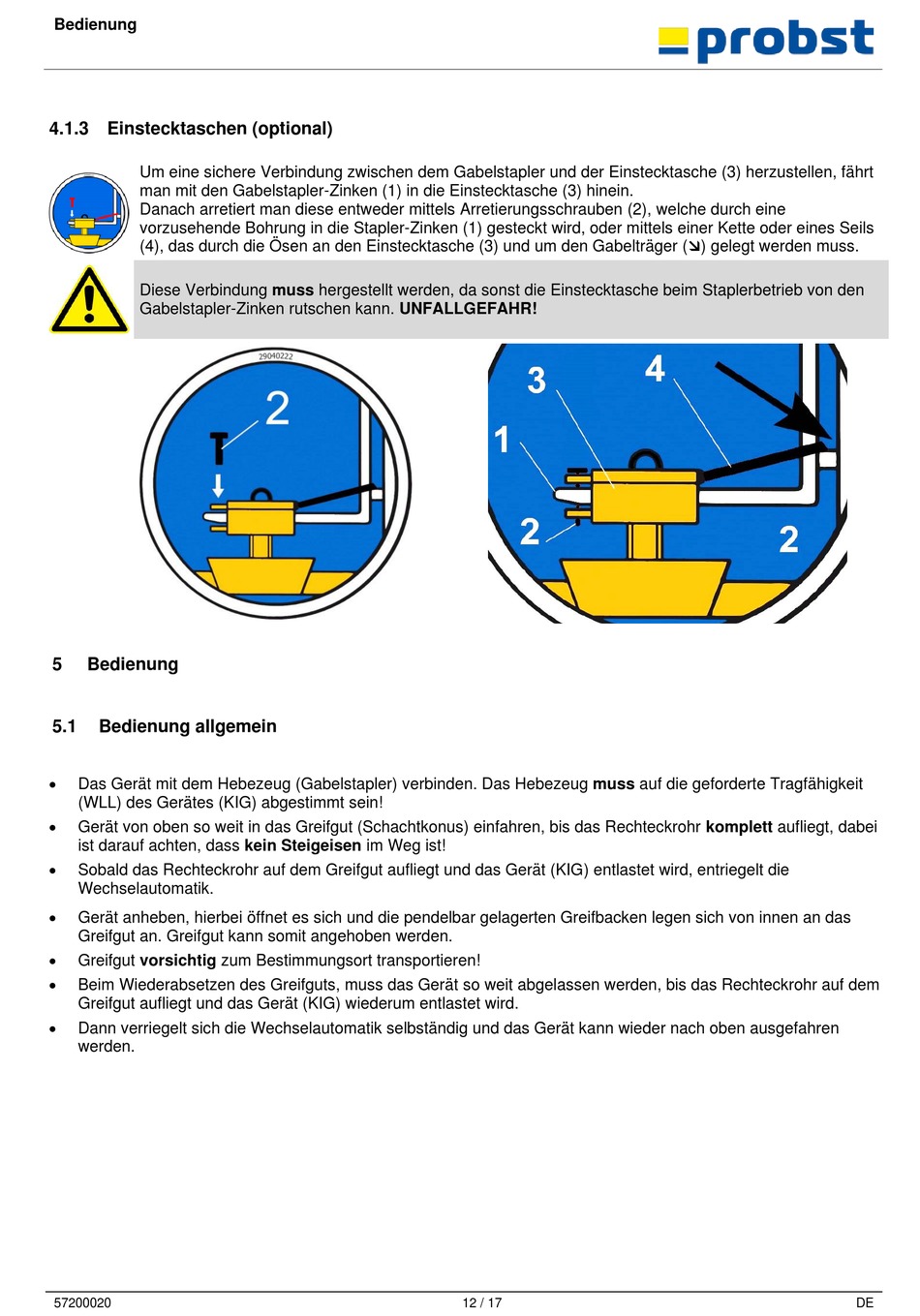

4.1.3 Einstecktaschen (optional)

Um eine sichere Verbindung zwischen dem Gabelstapler und der Einstecktasche (3) herzustellen, fährt
man mit den Gabelstapler-Zinken (1) in die Einstecktasche (3) hinein.
Danach arretiert man diese entweder mittels Arretierungsschrauben (2), welche durch eine
vorzusehende Bohrung in die Stapler-Zinken (1) gesteckt wird, oder mittels einer Kette oder eines Seils
(4), das durch die Ösen an den Einstecktasche (3) und um den Gabelträger () gelegt werden muss.
Diese Verbindung muss hergestellt werden, da sonst die Einstecktasche beim Staplerbetrieb von den
Gabelstapler-Zinken rutschen kann. UNFALLGEFAHR!
5 Bedienung
5.1

Bedienung allgemein

•
Das Gerät mit dem Hebezeug (Gabelstapler) verbinden. Das Hebezeug muss auf die geforderte Tragfähigkeit
(WLL) des Gerätes (KIG) abgestimmt sein!
•
Gerät von oben so weit in das Greifgut (Schachtkonus) einfahren, bis das Rechteckrohr komplett aufliegt, dabei
ist darauf achten, dass kein Steigeisen im Weg ist!
•
Sobald das Rechteckrohr auf dem Greifgut aufliegt und das Gerät (KIG) entlastet wird, entriegelt die
Wechselautomatik.
•
Gerät anheben, hierbei öffnet es sich und die pendelbar gelagerten Greifbacken legen sich von innen an das
Greifgut an. Greifgut kann somit angehoben werden.
•
Greifgut vorsichtig zum Bestimmungsort transportieren!
•
Beim Wiederabsetzen des Greifguts, muss das Gerät so weit abgelassen werden, bis das Rechteckrohr auf dem
Greifgut aufliegt und das Gerät (KIG) wiederum entlastet wird.
•
Dann verriegelt sich die Wechselautomatik selbständig und das Gerät kann wieder nach oben ausgefahren
werden.
57200020 12 / 17 DE
