- Seite 1 Betriebsanleitung Original Betriebsanleitung Schachdeckelheber-hydraulisch SDH-H SDH-H-15 5480.0002...
-
Seite 2: Inhaltsverzeichnis
Zubehörteile..............................8 Bedienung................................9 Anbauvarianten .............................. 9 Gerätebedienung ............................11 Wartung und Pflege .............................. 13 Wartung ................................. 13 5.1.1 Mechanik ................................ 13 Reparaturen ..............................13 Prüfungspflicht ..............................14 Hinweis zum Typenschild ..........................15 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................. 15 5480.0002... -
Seite 3: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 19.07.2018................(M. Probst, Geschäftsführer) 5480.0002... -
Seite 4: Sicherheit
Sicherheit 4 / 15 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 5: Persönliche Sicherheitsmaßnahmen
Sicherheit 5 / 15 Persönliche Sicherheitsmaßnahmen Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. ... -
Seite 6: Allgemeines
6 / 15 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät Schachtdeckelheber-hydraulisch (SDH-H) dient ausschließlich zum Heben und Verfahren von allen gängigen Schacht- und Kanaldeckeln. Die Losreißkraft von Schacht- und Kanaldeckeln reicht bis maximal 1500 kg. Diverse Hakenschlüssel und Traversen gibt es als Zubehörteile. -
Seite 7: Übersicht Und Aufbau

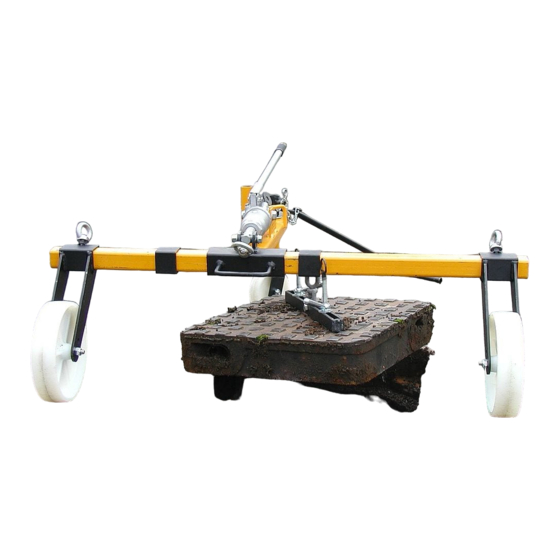

Allgemeines 7 / 15 Übersicht und Aufbau SDH-H Handgriff Ringschraube Halter für Stützrad Querträger Stützrad Hydraulik Handpumpe Hauptträger Hubstange an Hydraulik-Handpumpe Haken für Schachdeckel Technische Daten Hakenabstand Max. Radabstand Hubhöhe Losreißkraft Eigengewicht min./max. SDH-H-15 1.050 mm 260/950 mm 310 mm 1.500 kg... -
Seite 8: Zubehörteile
2x Schlüssel A, 2 Schlüssel B, 2x Schlüssel C, 1x Traverse „klein“, 54800004 2xTraversen „groß“ Werkzeug- und Zubehörkiste Kistenmaß: 1.200 x 550 x 630 mm zum optimalen Verstauen und 42200107 Transportieren des SDH-H mit allem Zubehör. Es werden immer zwei Schlüssel zum Ausheben benötigt. 5480.0002... -
Seite 9: Bedienung
Bedienung 9 / 15 Bedienung Anbauvarianten Je nach Form, Art und Ausführung der Schacht- und Kanaldeckel müssen die passenden Haken (A oder B), bzw. die Varianten (I oder II) verwendet werden. HAKEN A HAKEN B Haken A (2x44800019) Haken B (2x44800020) VARIANTE I Traverse „klein“... - Seite 10 Bedienung 10 / 15 VARIANTE II Traverse „groß“ (2x44800018) Traverse „groß“ (44800017) + Haken C (44800017) Haken C (4x44800017) 5480.0002...
-
Seite 11: Gerätebedienung
Traversen bzw. Haken passend zum Schacht-/ Kanaldeckel vorbereiten, welcher angehoben werden soll. Haken C Traverse „groß“ Mit dem Gerät (SDH-H) über den Schacht-/ Kanaldeckel fahren und die Haken (A oder B) in die Haken am Gerät (SDH-H) einhängen. Haken C Traverse „groß“ Traverse „groß“... - Seite 12 Traverse „klein“ Haken A / B Haken C Gerät (SDH-H) kann nun mit dem angehobenen Schacht-/ Kanaldecke vorsichtig zum Bestimmungsort gefahren werden. Um den Schacht-/ Kanaldeckel wieder abzulassen, muss die Hubstange an der Hydraulik-Handpumpe von Hand leicht verdreht werden.
-
Seite 13: Wartung Und Pflege
Wartung und Pflege 13 / 15 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden; ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! 5.1.1 Mechanik... -
Seite 14: Prüfungspflicht
Wartung und Pflege 14 / 15 Prüfungspflicht Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen geprüft und festgestellte Mängel sofort beseitigt werden ( siehe BGR 500). Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! ... -
Seite 15: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! - Seite 16 min. 260 max. 956 Hakenabstand max. hook distance 1145 1220 max. Radstand 1053 max. wheelbase min. Radabstand 351 min. wheelbase Tragfähigkeit / Working Load Limit WLL: 1500 kg / 3300 Eigengewicht / Dead Weight: kg / Product Name: Hydraulic Manhole Cover Lifter SDH-H15 ©...
- Seite 17 21800004 20000072 20020030 20100006 20100003 30080004 44800014 44800009 44800012 20000069 30080004 20400004 22600080 33507481 44800016 20100004 44800011 20400050 33507480 20100008 20100006 20400004 20020151 44800013 20000012 20400050 20400027 20100008 21600005 44800010 44800015 20100006 33507479 20000070 © all rights reserved conform to ISO 16016 21800003 Datum Name...
- Seite 18 A54800002+0006 SDH-H-15(-UK) 29040665 29040221 Auf beiden Seiten/ On both sides 29040056 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 11.04.2017 / Krasnikov, Igor 11.04.2017 / Krasnikov, Igor Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
-
Seite 19: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
