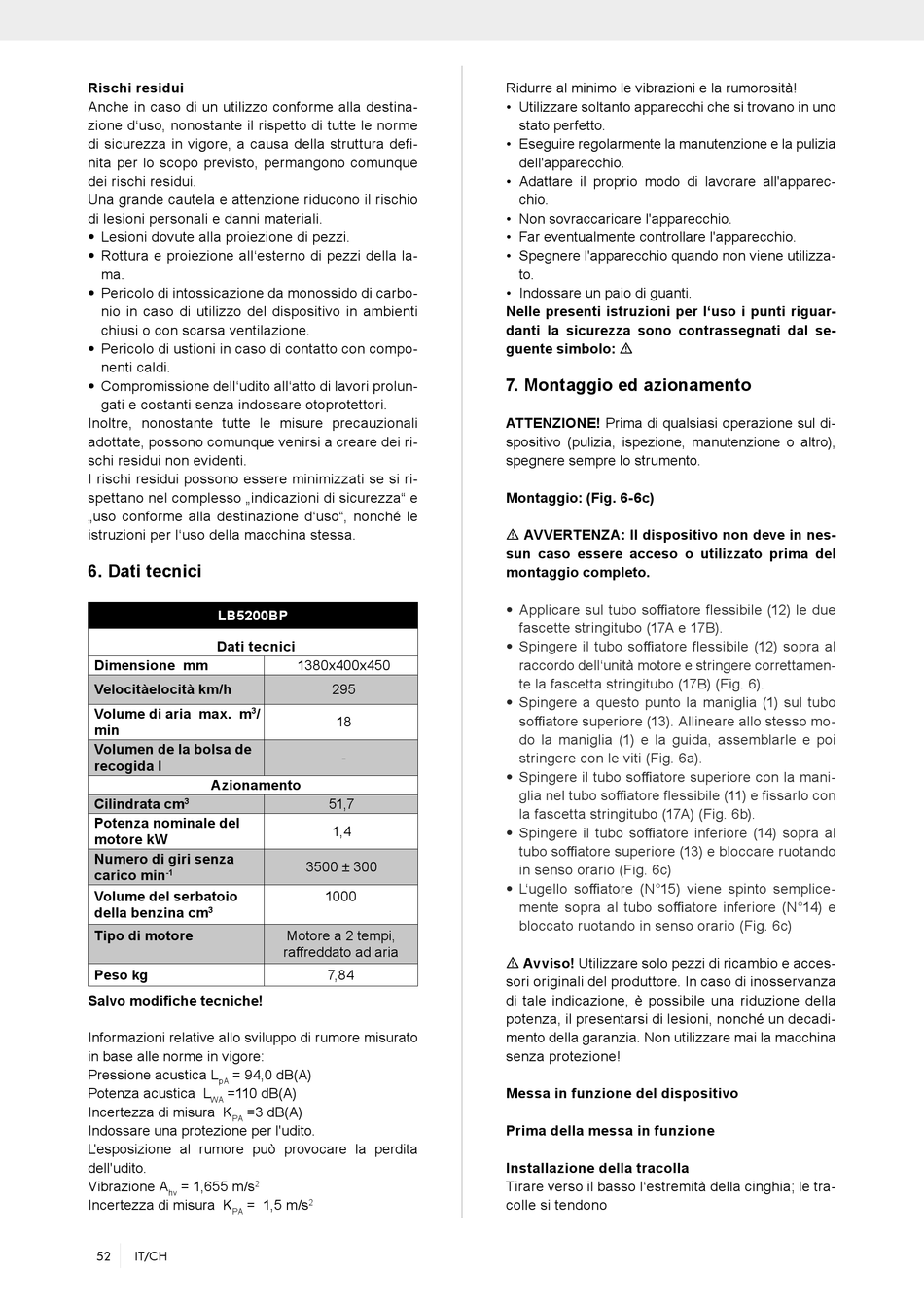

Rischi residui
Anche in caso di un utilizzo conforme alla destina-
zione d'uso, nonostante il rispetto di tutte le norme
di sicurezza in vigore, a causa della struttura defi-
nita per lo scopo previsto, permangono comunque
dei rischi residui.
Una grande cautela e attenzione riducono il rischio
di lesioni personali e danni materiali.
• Lesioni dovute alla proiezione di pezzi.
• Rottura e proiezione all'esterno di pezzi della la-
ma.
• Pericolo di intossicazione da monossido di carbo-
nio in caso di utilizzo del dispositivo in ambienti
chiusi o con scarsa ventilazione.
• Pericolo di ustioni in caso di contatto con compo-
nenti caldi.
• Compromissione dell'udito all'atto di lavori prolun-
gati e costanti senza indossare otoprotettori.
Inoltre, nonostante tutte le misure precauzionali
adottate, possono comunque venirsi a creare dei ri-
schi residui non evidenti.
I rischi residui possono essere minimizzati se si ri-
spettano nel complesso „indicazioni di sicurezza" e
„uso conforme alla destinazione d'uso", nonché le
istruzioni per l'uso della macchina stessa.

6. Dati tecnici

LB5200BP
Dati tecnici
Dimensione mm
Velocitàelocità km/h
Volume di aria max. m /
3
min
Volumen de la bolsa de
recogida l
Azionamento
Cilindrata cm
3
Potenza nominale del
motore kW
Numero di giri senza
carico min
-1
Volume del serbatoio
della benzina cm
3
Tipo di motore
Peso kg
Salvo modifiche tecniche!
Informazioni relative allo sviluppo di rumore misurato
in base alle norme in vigore:
Pressione acustica L = 94,0 dB(A)
pA
Potenza acustica L =110 dB(A)
WA
Incertezza di misura K =3 dB(A)
PA
Indossare una protezione per l'udito.
L'esposizione al rumore può provocare la perdita
dell'udito.
Vibrazione A = 1,655 m/s
2
hv
Incertezza di misura K = 1,5 m/s
PA
52 IT/CH
1380x400x450
295
18
-
51,7
1,4
3500 ± 300
1000
Motore a 2 tempi,
raffreddato ad aria
7,84
2
Ridurre al minimo le vibrazioni e la rumorosità!
• Utilizzare soltanto apparecchi che si trovano in uno
stato perfetto.
• Eseguire regolarmente la manutenzione e la pulizia
dell'apparecchio.
• Adattare il proprio modo di lavorare all'apparec-
chio.
• Non sovraccaricare l'apparecchio.
• Far eventualmente controllare l'apparecchio.
• Spegnere l'apparecchio quando non viene utilizza-
to.
• Indossare un paio di guanti.
Nelle presenti istruzioni per l'uso i punti riguar-
danti la sicurezza sono contrassegnati dal se-
guente simbolo: m

7. Montaggio ed azionamento

ATTENZIONE! Prima di qualsiasi operazione sul di-
spositivo (pulizia, ispezione, manutenzione o altro),
spegnere sempre lo strumento.
Montaggio: (Fig. 6-6c)
m AVVERTENZA: Il dispositivo non deve in nes-
sun caso essere acceso o utilizzato prima del
montaggio completo.
• Applicare sul tubo soffiatore flessibile (12) le due
fascette stringitubo (17A e 17B).
• Spingere il tubo soffiatore flessibile (12) sopra al
raccordo dell'unità motore e stringere correttamen-
te la fascetta stringitubo (17B) (Fig. 6).
• Spingere a questo punto la maniglia (1) sul tubo
soffiatore superiore (13). Allineare allo stesso mo-
do la maniglia (1) e la guida, assemblarle e poi
stringere con le viti (Fig. 6a).
• Spingere il tubo soffiatore superiore con la mani-
glia nel tubo soffiatore flessibile (11) e fissarlo con
la fascetta stringitubo (17A) (Fig. 6b).
• Spingere il tubo soffiatore inferiore (14) sopra al
tubo soffiatore superiore (13) e bloccare ruotando
in senso orario (Fig. 6c)
• L'ugello soffiatore (N°15) viene spinto semplice-
mente sopra al tubo soffiatore inferiore (N°14) e
bloccato ruotando in senso orario (Fig. 6c)
m Avviso! Utilizzare solo pezzi di ricambio e acces-
sori originali del produttore. In caso di inosservanza
di tale indicazione, è possibile una riduzione della
potenza, il presentarsi di lesioni, nonché un decadi-
mento della garanzia. Non utilizzare mai la macchina
senza protezione!
Messa in funzione del dispositivo
Prima della messa in funzione
Installazione della tracolla
Tirare verso il basso l'estremità della cinghia; le tra-
colle si tendono
