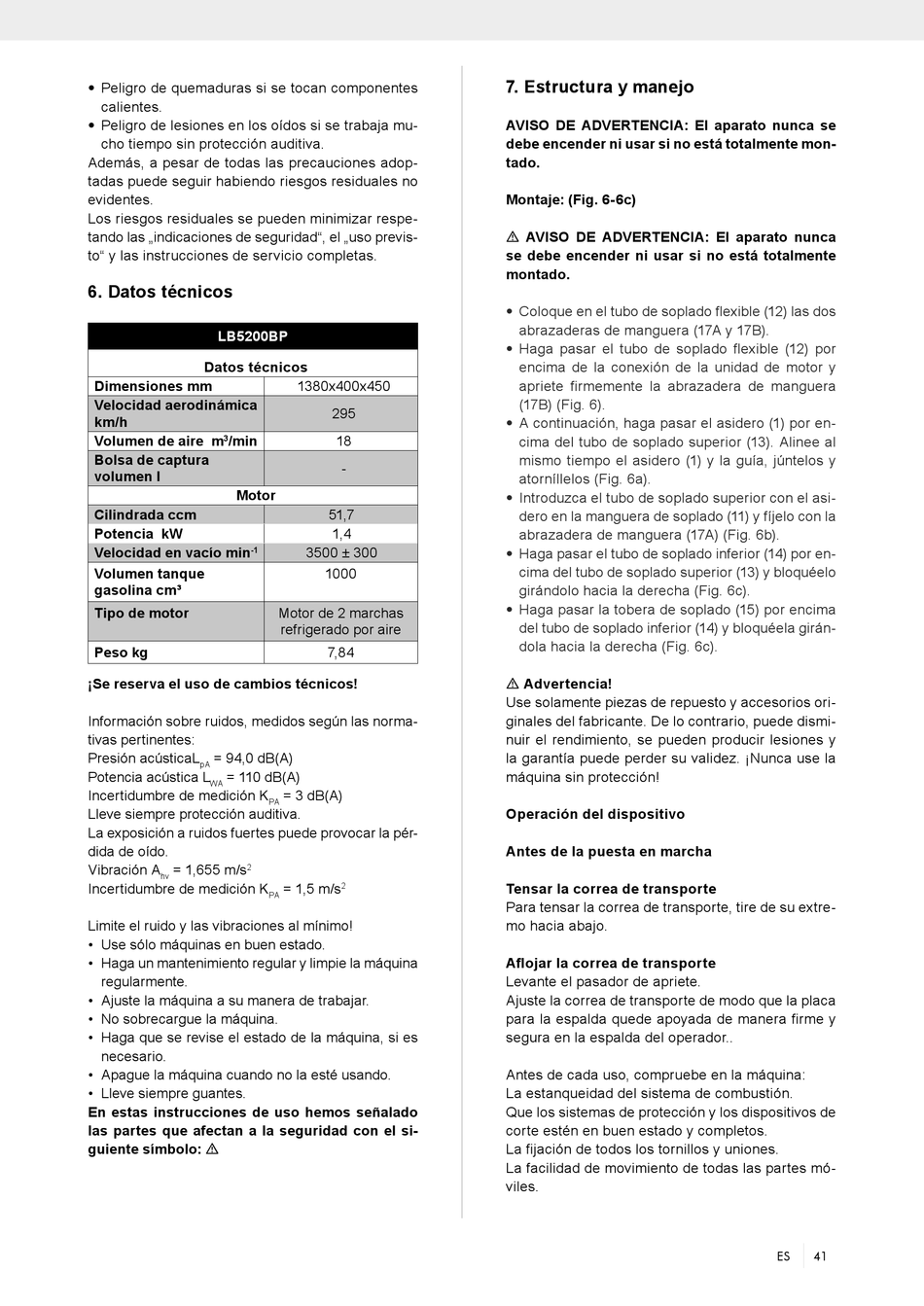

• Peligro de quemaduras si se tocan componentes
calientes.
• Peligro de lesiones en los oídos si se trabaja mu-
cho tiempo sin protección auditiva.
Además, a pesar de todas las precauciones adop-
tadas puede seguir habiendo riesgos residuales no
evidentes.
Los riesgos residuales se pueden minimizar respe-
tando las „indicaciones de seguridad", el „uso previs-
to" y las instrucciones de servicio completas.
6. Datos técnicos
LB5200BP
Datos técnicos
Dimensiones mm
Velocidad aerodinámica
km/h
Volumen de aire m /min
3
Bolsa de captura
volumen l
Motor
Cilindrada ccm
Potencia kW
Velocidad en vacío min
-1
Volumen tanque
gasolina cm³
Tipo de motor
Peso kg
¡Se reserva el uso de cambios técnicos!
Información sobre ruidos, medidos según las norma-
tivas pertinentes:
Presión acústicaL = 94,0 dB(A)
pA
Potencia acústica L = 110 dB(A)
WA
Incertidumbre de medición K
Lleve siempre protección auditiva.
La exposición a ruidos fuertes puede provocar la pér-
dida de oído.
Vibración A = 1,655 m/s
2
hv
Incertidumbre de medición K
Limite el ruido y las vibraciones al mínimo!
• Use sólo máquinas en buen estado.
• Haga un mantenimiento regular y limpie la máquina
regularmente.
• Ajuste la máquina a su manera de trabajar.
• No sobrecargue la máquina.
• Haga que se revise el estado de la máquina, si es
necesario.
• Apague la máquina cuando no la esté usando.
• Lleve siempre guantes.
En estas instrucciones de uso hemos señalado
las partes que afectan a la seguridad con el si-
guiente símbolo: m
1380x400x450
295
18
-
51,7
1,4
3500 ± 300
1000
Motor de 2 marchas
refrigerado por aire
7,84
= 3 dB(A)
PA
= 1,5 m/s
2
PA

7. Estructura y manejo

AVISO DE ADVERTENCIA: El aparato nunca se
debe encender ni usar si no está totalmente mon-
tado.
Montaje: (Fig. 6-6c)
m AVISO DE ADVERTENCIA: El aparato nunca
se debe encender ni usar si no está totalmente
montado.
• Coloque en el tubo de soplado flexible (12) las dos
abrazaderas de manguera (17A y 17B).
• Haga pasar el tubo de soplado flexible (12) por
encima de la conexión de la unidad de motor y
apriete firmemente la abrazadera de manguera
(17B) (Fig. 6).
• A continuación, haga pasar el asidero (1) por en-
cima del tubo de soplado superior (13). Alinee al
mismo tiempo el asidero (1) y la guía, júntelos y
atorníllelos (Fig. 6a).
• Introduzca el tubo de soplado superior con el asi-
dero en la manguera de soplado (11) y fíjelo con la
abrazadera de manguera (17A) (Fig. 6b).
• Haga pasar el tubo de soplado inferior (14) por en-
cima del tubo de soplado superior (13) y bloquéelo
girándolo hacia la derecha (Fig. 6c).
• Haga pasar la tobera de soplado (15) por encima
del tubo de soplado inferior (14) y bloquéela girán-
dola hacia la derecha (Fig. 6c).
m Advertencia!
Use solamente piezas de repuesto y accesorios ori-
ginales del fabricante. De lo contrario, puede dismi-
nuir el rendimiento, se pueden producir lesiones y
la garantía puede perder su validez. ¡Nunca use la
máquina sin protección!
Operación del dispositivo
Antes de la puesta en marcha
Tensar la correa de transporte
Para tensar la correa de transporte, tire de su extre-
mo hacia abajo.
Aflojar la correa de transporte
Levante el pasador de apriete.
Ajuste la correa de transporte de modo que la placa
para la espalda quede apoyada de manera firme y
segura en la espalda del operador..
Antes de cada uso, compruebe en la máquina:
La estanqueidad del sistema de combustión.
Que los sistemas de protección y los dispositivos de
corte estén en buen estado y completos.
La fijación de todos los tornillos y uniones.
La facilidad de movimiento de todas las partes mó-
viles.
ES 41
