Betriebsanleitung
S
CHWENKKRANE

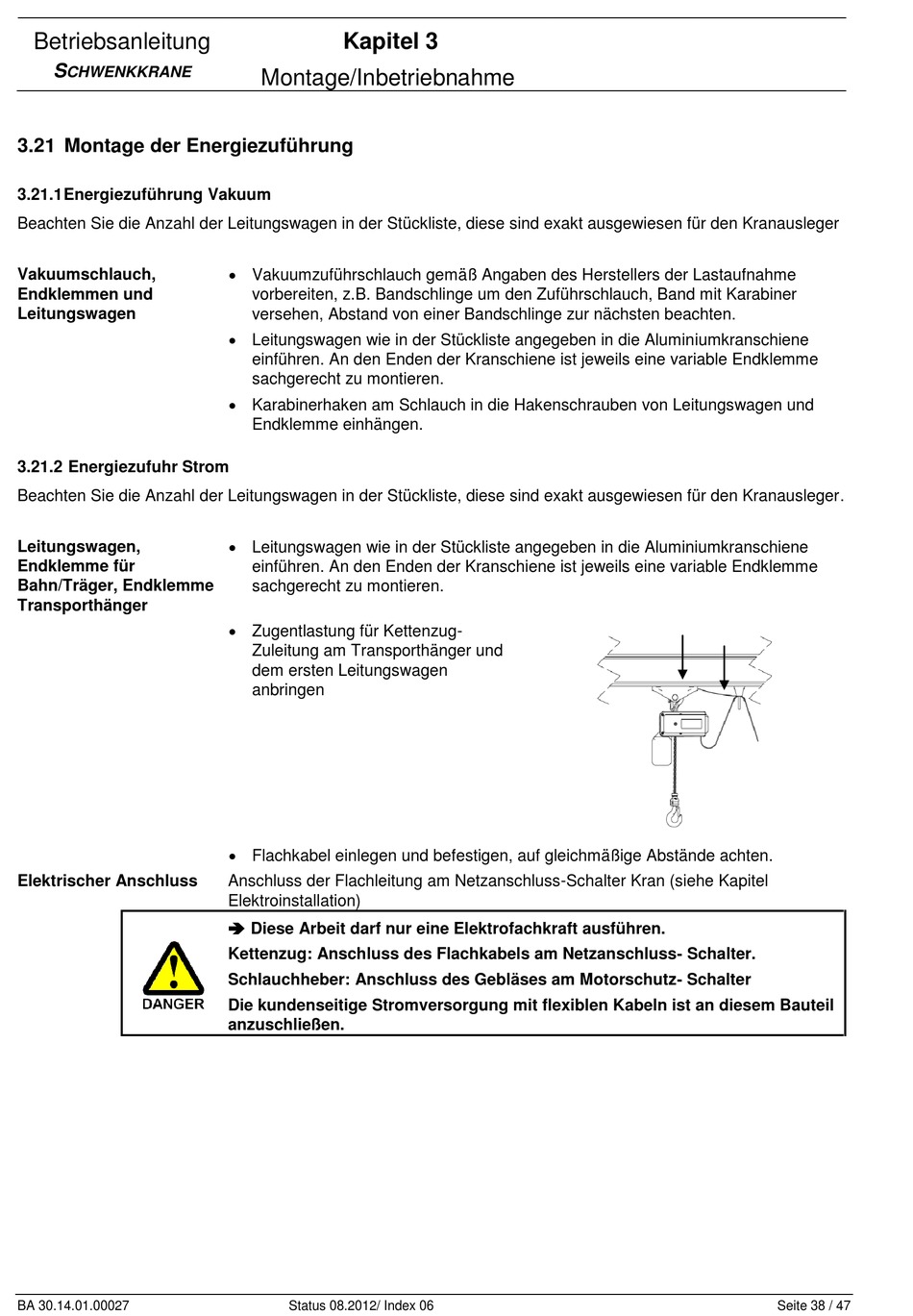

3.21 Montage der Energiezuführung
3.21.1 Energiezuführung Vakuum
Beachten Sie die Anzahl der Leitungswagen in der Stückliste, diese sind exakt ausgewiesen für den Kranausleger
Vakuumschlauch,
Endklemmen und
Leitungswagen
3.21.2 Energiezufuhr Strom
Beachten Sie die Anzahl der Leitungswagen in der Stückliste, diese sind exakt ausgewiesen für den Kranausleger.
Leitungswagen,
Endklemme für
Bahn/Träger, Endklemme
Transporthänger
Elektrischer Anschluss
BA 30.14.01.00027
Kapitel 3
Montage/Inbetriebnahme
Vakuumzuführschlauch gemäß Angaben des Herstellers der Lastaufnahme
vorbereiten, z.B. Bandschlinge um den Zuführschlauch, Band mit Karabiner
versehen, Abstand von einer Bandschlinge zur nächsten beachten.
Leitungswagen wie in der Stückliste angegeben in die Aluminiumkranschiene
einführen. An den Enden der Kranschiene ist jeweils eine variable Endklemme
sachgerecht zu montieren.
Karabinerhaken am Schlauch in die Hakenschrauben von Leitungswagen und
Endklemme einhängen.
Leitungswagen wie in der Stückliste angegeben in die Aluminiumkranschiene
einführen. An den Enden der Kranschiene ist jeweils eine variable Endklemme
sachgerecht zu montieren.
Zugentlastung für Kettenzug-
Zuleitung am Transporthänger und
dem ersten Leitungswagen
anbringen
Flachkabel einlegen und befestigen, auf gleichmäßige Abstände achten.
Anschluss der Flachleitung am Netzanschluss-Schalter Kran (siehe Kapitel
Elektroinstallation)
Diese Arbeit darf nur eine Elektrofachkraft ausführen.
Kettenzug: Anschluss des Flachkabels am Netzanschluss- Schalter.
Schlauchheber: Anschluss des Gebläses am Motorschutz- Schalter
Die kundenseitige Stromversorgung mit flexiblen Kabeln ist an diesem Bauteil
anzuschließen.
Status 08.2012/ Index 06
Seite 38 / 47
