Betriebsanleitung
S
CHWENKKRANE

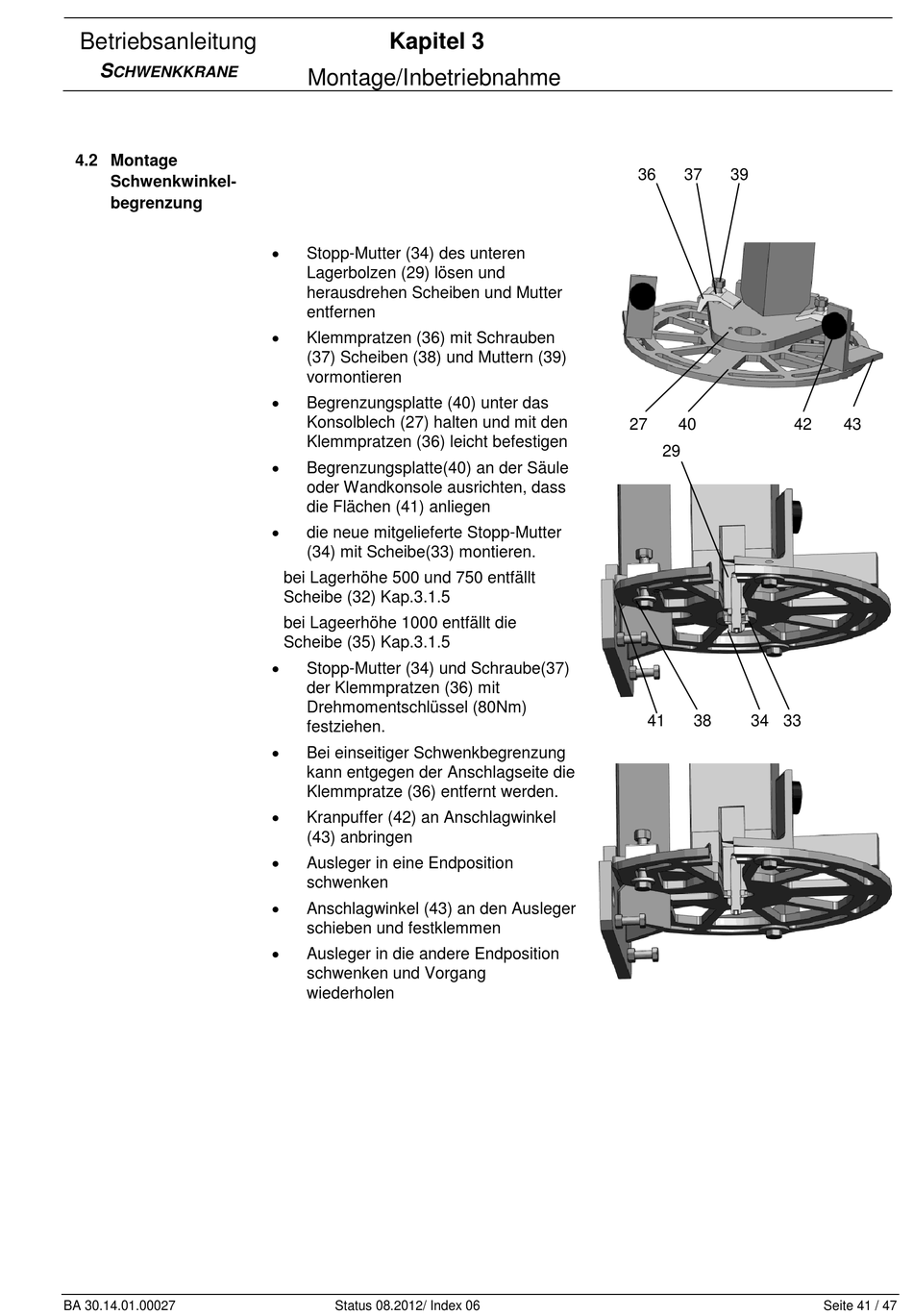

4.2 Montage
Schwenkwinkel-
begrenzung
BA 30.14.01.00027
Kapitel 3
Montage/Inbetriebnahme
Stopp-Mutter (34) des unteren
Lagerbolzen (29) lösen und
herausdrehen Scheiben und Mutter
entfernen
Klemmpratzen (36) mit Schrauben
(37) Scheiben (38) und Muttern (39)
vormontieren
Begrenzungsplatte (40) unter das
Konsolblech (27) halten und mit den
Klemmpratzen (36) leicht befestigen
Begrenzungsplatte(40) an der Säule
oder Wandkonsole ausrichten, dass
die Flächen (41) anliegen
die neue mitgelieferte Stopp-Mutter
(34) mit Scheibe(33) montieren.
bei Lagerhöhe 500 und 750 entfällt
Scheibe (32) Kap.3.1.5
bei Lageerhöhe 1000 entfällt die
Scheibe (35) Kap.3.1.5
Stopp-Mutter (34) und Schraube(37)
der Klemmpratzen (36) mit
Drehmomentschlüssel (80Nm)
festziehen.
Bei einseitiger Schwenkbegrenzung
kann entgegen der Anschlagseite die
Klemmpratze (36) entfernt werden.
Kranpuffer (42) an Anschlagwinkel
(43) anbringen
Ausleger in eine Endposition
schwenken
Anschlagwinkel (43) an den Ausleger
schieben und festklemmen
Ausleger in die andere Endposition
schwenken und Vorgang
wiederholen
Status 08.2012/ Index 06
36
37
39
27
40
42
29
41
38
34
33
43
Seite 41 / 47
