Betriebsanleitung
S
CHWENKKRANE

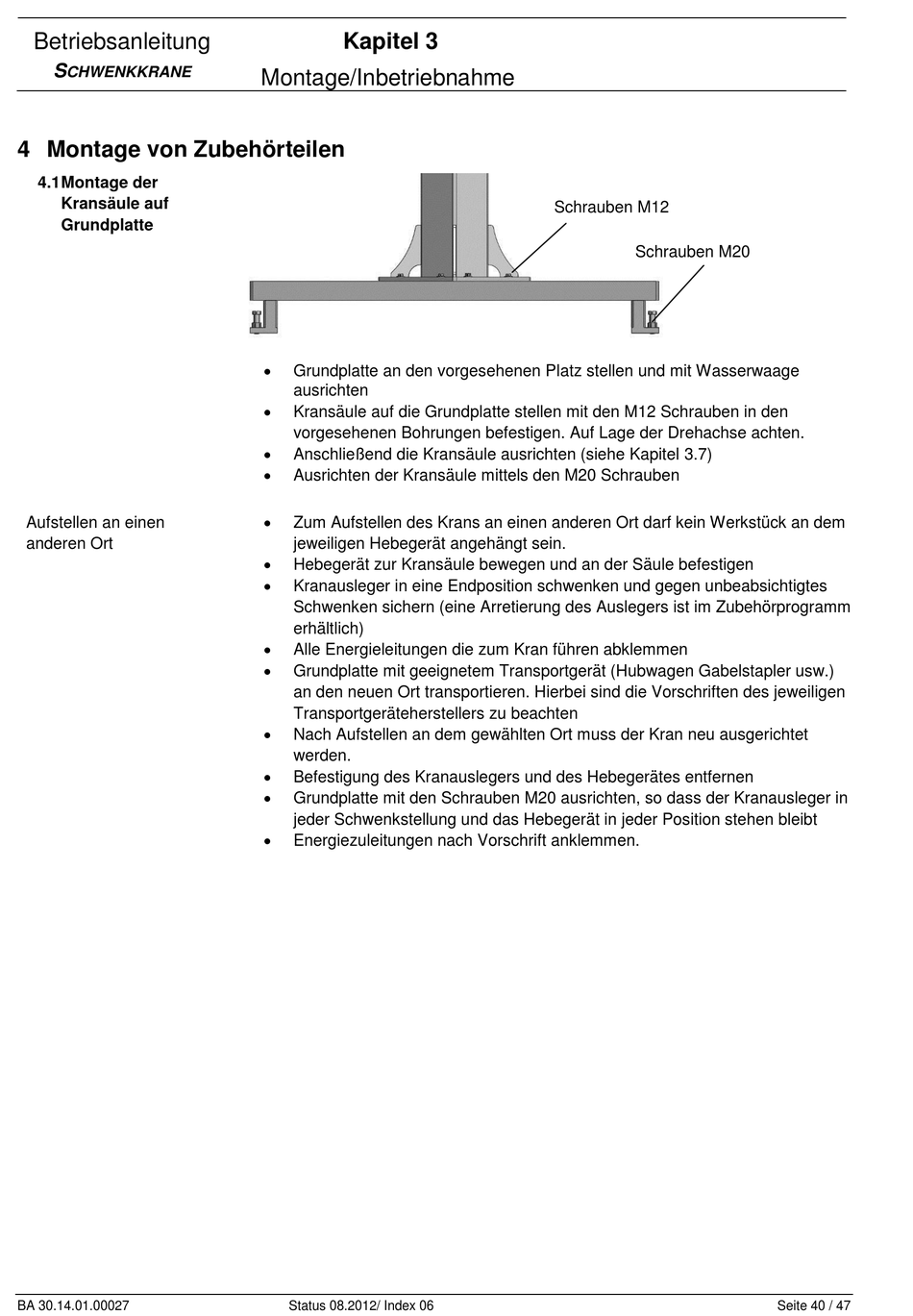

4 Montage von Zubehörteilen
4.1 Montage der
Kransäule auf
Grundplatte
Aufstellen an einen
anderen Ort
BA 30.14.01.00027
Kapitel 3
Montage/Inbetriebnahme

Grundplatte an den vorgesehenen Platz stellen und mit Wasserwaage
ausrichten

Kransäule auf die Grundplatte stellen mit den M12 Schrauben in den
vorgesehenen Bohrungen befestigen. Auf Lage der Drehachse achten.

Anschließend die Kransäule ausrichten (siehe Kapitel 3.7)

Ausrichten der Kransäule mittels den M20 Schrauben

Zum Aufstellen des Krans an einen anderen Ort darf kein Werkstück an dem
jeweiligen Hebegerät angehängt sein.

Hebegerät zur Kransäule bewegen und an der Säule befestigen

Kranausleger in eine Endposition schwenken und gegen unbeabsichtigtes
Schwenken sichern (eine Arretierung des Auslegers ist im Zubehörprogramm
erhältlich)

Alle Energieleitungen die zum Kran führen abklemmen

Grundplatte mit geeignetem Transportgerät (Hubwagen Gabelstapler usw.)
an den neuen Ort transportieren. Hierbei sind die Vorschriften des jeweiligen
Transportgeräteherstellers zu beachten

Nach Aufstellen an dem gewählten Ort muss der Kran neu ausgerichtet
werden.

Befestigung des Kranauslegers und des Hebegerätes entfernen

Grundplatte mit den Schrauben M20 ausrichten, so dass der Kranausleger in
jeder Schwenkstellung und das Hebegerät in jeder Position stehen bleibt

Energiezuleitungen nach Vorschrift anklemmen.
Status 08.2012/ Index 06
Schrauben M12
Schrauben M20
Seite 40 / 47
