3.5 Elektroinstallation
Arbeiten zur Installation oder Wartung an elektrischen Komponenten der Krananlage dürfen grundsätzlich
nur durch einen Elektriker oder eine Elektrofachkraft ausgeführt werden.

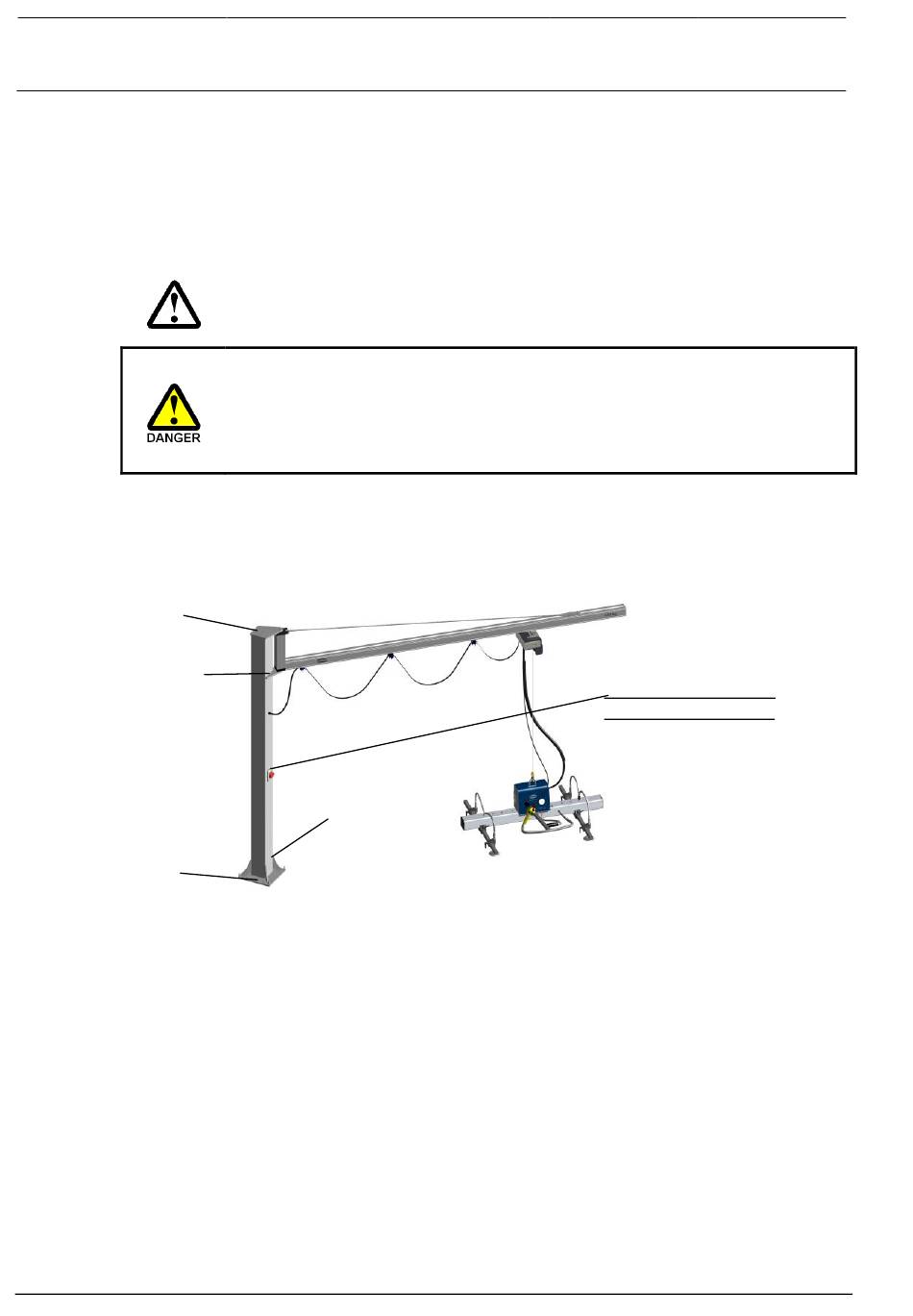

Installation der
elektrischen Zuleitungen
3
4
1
[1] Bodenzuführung von
Unten
[2] Bodenzuführung
seitlich
[3] Deckenzuführung
[4] Installation der
elektrischen
Abgangsleitung zum
Verbraucher
BA 30.14.01.00027
Kapitel 3
Montage/Inbetriebnahme
Der Motorschutzschalter ist auf den angeschlossenen Vakuumerzeuger abgestimmt.
Es dürfen keine weiteren Verbraucher an den Abgang des Motorschutzschalters
angeschlossen werden!
Bei der Ausführung mit Netzanschluss-Schalter Kran in Kombination mit Kettenzug
und Vakuumhebegerät gilt:
Der elektrische Anschluss muss hinter dem Netzanschluss-Schalter des Kranes und
vor dem NOT-AUS des Kettenzugs ausgeführt werden. Das Vakuum des Hebegeräts
darf bei Betätigung des NOT-AUS nicht abschalten, da es sonst zu einer
Gefahrensituation kommen kann!
Die elektrische Zuleitung kann an drei Punkten der Kransäule zum Netzanschluss-
Schalter Kran bzw. Motorschutzschalter geführt werden. Es ist eine flexible
Anschlussleitung (nicht im Lieferumfang enthalten) mit dem an die Leistung des
Verbrauchers angepassten Querschnitt zu verwenden (meistens 5x2,5 mm²).
2
Leitung vor Aufstellen der Kransäule durch die Fußplatte zur Bohrung für den
Schalter führen. Die Leitung darf beim Aufstellen der Kransäule an keiner Stelle
gequetscht oder geschert werden!
Leitung vor Aufstellen der Kransäule durch die Kabelverschraubung und die Bohrung
in der Kransäule ziehen und zum Schalter verlegen. Kabelverschraubung eindrehen
und festziehen. Die Kabelverschraubung dient der Zugentlastung des Kabels!
Leitung von Oben durch die Kabelverschraubung und die Bohrung in der Kopfplatte
der Säule ziehen und bis zum Schalter verlegen. Diese Arbeit kann auch nach dem
Aufstellen der Kransäule erfolgen. Kabelverschraubung eindrehen und festziehen.
Die Kabelverschraubung dient der Zugentlastung des Kabels!
Abgangsleitung durch die Kabelverschraubung und die Bohrung unterhalb des
Kranauslegers ziehen und bis zum Schalter verlegen. Diese Arbeit kann auch nach
dem Aufstellen der Kransäule erfolgen. Kabelverschraubung eindrehen und
festziehen. Die Kabelverschraubung dient der Zugentlastung des Kabels!
