probst AIRLIFT ALX-120 Betriebsanleitung
Verwandte Anleitungen für probst AIRLIFT ALX-120
Inhaltszusammenfassung für probst AIRLIFT ALX-120
- Seite 1 Betriebsanleitung Operating Instructions Instructions d'emploi Instrucciones de uso Bedrijfshandleiding Istruzioni d’uso AIRLIFT ALX-120 52600018 DE/GB/FR/ES/NL/IT...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.

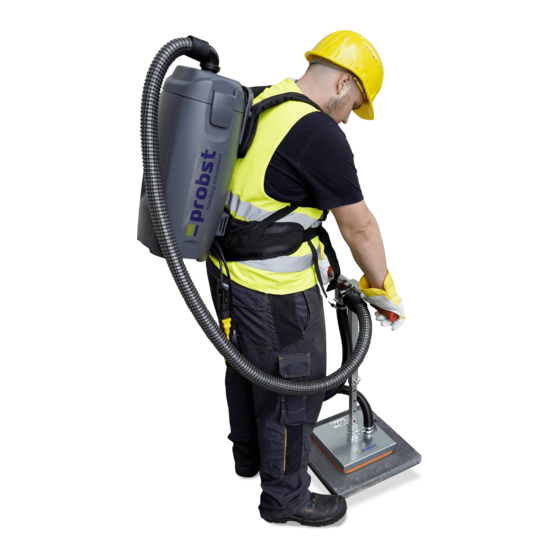

- Seite 5 Betriebsanleitung Original Betriebsanleitung AIRLIFT ALX-120 Vakuum-Handverlegegerät AIRLIFT ALX-120 52600018...
-
Seite 6: Inhaltsverzeichnis
Wartung der Vakuumfilter ..........................14 Fehlersuche ................................15 Betriebsprüfung............................. 15 7.1.1 Problembehebung: ............................15 Hinweis zum Typenschild ..........................16 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 16 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 52600018 2 / 16... -
Seite 7: Eg-Konformitätserklärung
DIN EN 60204-1 (IEC 60204-1) Sicherheit von Maschinen - Elektrische Ausrüstung von Industriemaschinen - Teil 1: Allgemeine Anforderungen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 27.08.2021................(Eric Wilhelm, Geschäftsführer) 52600018... -
Seite 8: Sicherheit
Auf jeder Saugplatte ist die maximal zulässige Tragfähigkeit (WLL) angegeben, diese darf NICHT überschritten werden!!! • Es dürfen nur für das Gerät zugelassene Saugplatten und des Herstellers Probst verwendet werden! • Niemals angesaugte Last am Griff des AIRLIFTS schräg/diagonal ziehen (immer nur vertikal nach oben). -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Es liegt in der Verantwortung des Betreibers, die verwendeten Lasten zu testen, um eine sichere Handhabung der Lasten zu gewährleisten. Aufgrund der Vielzahl an optionalen Saugplatten muss stets, die auf der jeweiligen Saugplatte angegebene Tragfähigkeit (WLL) UNBEDINGT beachtet werden und darf keinesfalls überschritten werden! Nachfolgende Aspekte sind stets vor und während des Betriebes zu beachten / zu berücksichtigen: •... -
Seite 10: Montage Und Teile-Übersicht
Montage und Teile-Übersicht Montage und Teile-Übersicht • Sicherstellen, dass der Permanent-Stofffilter (mit Gummidichtung) installiert ist. Montage • Sicherstellen, dass der Einweg-Papierstaubfilter installiert ist (passt in den permanenten Stofffilter). • Vakuumabdeckung schließen und sicherstellen, dass die Verriegelungen sicher geschlossen sind. • ❾... -
Seite 11: Übersicht - Optionales Zubehör
Montage und Teile-Übersicht Übersicht - optionales Zubehör 4.3.1 Airlift-Saugplatten ALX-ESP Bestell-Nr.: 42600193 42600196 42600194 42600195 42600191 4.3.2 Handgriffe und Zubehör 48500044 42600206 42600207 Bestell-Nr.: 42600206 Bestell-Nr.: 48500044 / 42600207 SOLO-Handgriff DUO-Handgriff / Aufnahme für Rucksacksauger 52600018 7 / 16... -
Seite 12: Montage - Optionales Zubehör
Montage und Teile-Übersicht Montage – optionales Zubehör 4.4.1 Zusatz-Handgriff 42600206 AIRLIFT AXL-120 (52600018) ALX-120-SOLO-SET ALX-120-SOLO-SET (42600206) Abb. 1 Abb. 4 Abb. 3 Abb. 2 52600018 8 / 16... -
Seite 13: 2-Mann-Handgriff
Montage und Teile-Übersicht 4.4.2 2-Mann-Handgriff AIRLIFT AXL-120 (52600018) ALX-120-DUO-SET (42600209) Abb. 1 Abb. 2 Abb. 3 Abb. 4 Abb. 5 Abb. 6 52600018 9 / 16... - Seite 14 Montage und Teile-Übersicht Abb. 7 Abb.9 Abb. 8 Abb. 10 Abb. 11 Abb. 12 52600018 10 / 16...
- Seite 15 Montage und Teile-Übersicht ALX-120-DUO-Set 42600207 Abb. 15 Abb. 13 Abb. 14 Abb. 17 Abb. 18 Abb. 16 52600018 11 / 16...
-
Seite 16: Bedienung
Bedienung Bedienung Vakuumbetrieb / Last Handhabung • Vor jeder Inbetriebnahme das Vakuumgerät und Zubehör auf Anzeichen von Schäden untersuchen. • Verbinden des Verlängerungskabels mit dem Netzkabel des Vakuumerzeugers mit Hilfe der mitgelieferten Zugentlastung, die am Vakuumerzeuger (Rucksacksauger) angebracht ist. (Abb. 1/ Abb.2) •... - Seite 17 Bedienung • Das Verhältnis von Hebezeit zu Belüftungszeit (Ablösen) sollte etwa 2/3 zu 1/3 betragen. • Maximale Hebezeit 2 Minuten, anschließend 1 Minute freies Saugen (ohne Last). • Vakuum-Hebegerät mit laufendem Vakuumerzeuger NICHT auf eine luftdichte Oberfläche (Platte) stellen, da dies sonst zur Überhitzung des Vakuumerzeugers führen kann. •...
-
Seite 18: Wartung
Wartung Wartung REPARATUREN: Reparaturen am Gerät dürfen nur von Personen durchgeführt werden, die die dafür notwendigen Kenntnisse und Fähigkeiten besitzen. Es dürfen nur Original-Ersatzteile verwendet werden. Bei Nichteinhaltung erlischt die Gewährleitung. Die einzigen vor Ort zuwartenden Teile sind Filter, Schläuche und Dichtungen sowie die zugehörige Ausrüstung. -
Seite 19: Fehlersuche
Fehlersuche Fehlersuche Betriebsprüfung • Die Betriebsprüfung sollte stets mit zwei Personen durchgeführt werden! • Vakuumhebegerät auf eine Beton- oder Fliesenfläche stellen. • Vakuum einschalten und prüfen, ob ein Vakuum-Unterdruck erreicht wird. • Wenn kein Vakuum-Unterdruck erreicht wird, das Schmutzsieb reinigen und versuchen es mit einer neuen Saugplatte oder Silikonschaumdichtung. -
Seite 20: Hinweis Zum Typenschild
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten • Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! 52600018...
