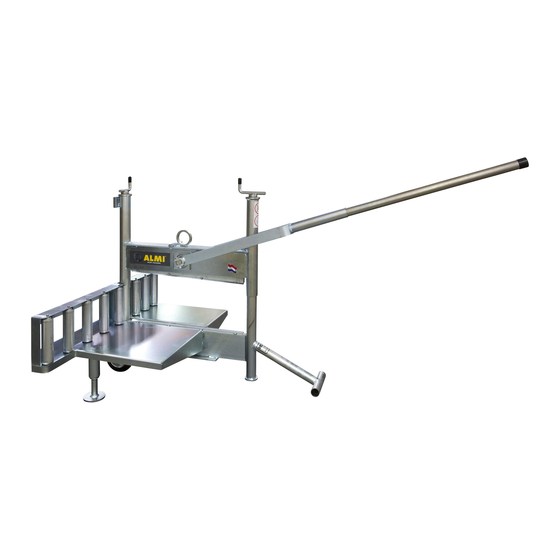

- Seite 1 Betriebsanleitung Original Betriebsanleitung Platten- Stein- Verbundstein- Trenner...
-
Seite 2: Inhaltsverzeichnis
Modelle Übersicht ..............................15 Bedienung ..............................16 5.1.1 Steine mittig Spalten ............................ 16 5.1.2 Gerätebedienung ............................. 16 Wartung und Pflege .............................. 17 Wartung ................................. 17 Reparaturen ..............................17 Prüfungspflicht .............................. 17 Hinweis zum Typenschild ..........................18 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 18... -
Seite 3: Allgemeines
Allgemeines 3 / 18 Allgemeines • Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen Einsatz, unter Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der dementsprechenden gesetzlichen Bestimmungen und den der Konformitätserklärung verwendet werden. • Jeder anderweitige Einsatz gilt als nicht bestimmungsgemäß und ist verboten! •... -
Seite 4: Sicherheitskennzeichnung
Sicherheit 4 / 18 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: Das Gerät nicht mit stehendem Bügel lagern. Es besteht die Gefahr das der Bügel sich löst. Verletzungsgefahr. WARNZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: Quetschgefahr der Hände. GEBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: Gehör- und Augenschutz tragen. -
Seite 5: Funktions- Und Sichtprüfung
Sicherheit 5 / 18 Funktions- und Sichtprüfung • Das Gerät muss vor jedem Arbeitseinsatz auf Funktion und Zustand geprüft werden. • Wartung, Schmierung und Störungsbeseitigung dürfen nur bei stillgelegtem Gerät erfolgen! • Bei Mängeln, die die Sicherheit betreffen, darf das Gerät erst nach einer kompletten Mängelbeseitigung wieder eingesetzt werden. -
Seite 6: Messertypen
Messertypen 6 / 18 Messertypen Verschiedenartige Steintrenner mit optimalen Schneidemessern für jede Aufgabe. • Typ A+D: Starres, durchgängiges Drei /Vierkant-Wendemesser aus gehärtetem Werkzeugstahl. Für alltägliche Aufgabenstellungen, insbesondere für Betonpflastersteine. ➢ Messer Typ A: 4 Schneidkanten. ➢ Messer Typ D: 3 Schneidkanten. •... -
Seite 7: Modelle
Modelle 7 / 18 Modelle AL-15-EASY-V Typ Messer Steingröße Anwendung Gewicht Bestellnummer Werkstoff: Beton Breite: • Klinker 175mm 51200066 • Kleiner Klinker 14 Kg Höhe: 50-100mm Messer Typ A 1) Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell mit einer Hand über leichtgängige Rändelschraube (Messer sollte Werkstück nur minimal berühren) 2) Die Rändelschraube um eine halbe Drehung zurückdrehen, dass minimaler Spalt zwischen Messer und Werkstück entsteht... - Seite 8 Modelle 8 / 18 AL-33/D-EASY-V Typ Messer Steingröße Anwendung Gewicht Bestellnummer Werkstoff: Beton Breite: 51200060 • Pflastersteine 330mm • Platten 42 Kg Messer: Höhe: 41200001 10-120mm Messer Typ A 1) Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell mit einer Hand über leichtgängige Handkurbel (Messer sollte Werkstück nur minimal berühren) 2) Die Handkurbel um eine halbe Drehung zurückdrehen, dass minimaler Spalt zwischen Messer und Werkstück entsteht...
- Seite 9 Modelle 9 / 18 AL-33/D-V Typ Messer Steingröße Anwendung Gewicht Bestellnummer Werkstoff: Beton Breite: 51200049 • Pflastersteine 330mm • Platten 41 Kg Messer: Höhe: 41200001 10-120mm Messer Typ A 1) Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell mit einer Hand über leichtgängige Handkurbeln (Messer sollte Werkstück nur minimal berühren) 2) Die Handkurbeln um eine halbe Drehung zurückdrehen, dass minimaler Spalt zwischen Messer und Werkstück entsteht (beide Kurbeln gleichzeitig auf-/ ab-drehen, um ein Verkanten zu vermeiden)
- Seite 10 Modelle 10 / 18 Typ Messer Steingröße Anwendung Gewicht Bestellnummer Werkstoff: Beton Breite: 51200061 • Pflastersteine 430mm • Platten 60 Kg Messer: Höhe: 41200002 10-120mm Messer Typ A 1) Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell mit einer Hand über leichtgängige Handkurbel (Messer sollte Werkstück nur minimal berühren) 2) Die Handkurbel um eine halbe Drehung zurückdrehen, dass minimaler Spalt zwischen Messer und Werkstück entsteht...
- Seite 11 Modelle 11 / 18 AL-43/UT-EASY-V Typ Messer Steingröße Anwendung Gewicht Bestellnummer Werkstoff: Beton Breite: 51200068 • Pflastersteine 430mm • Platten 81 Kg Messer: • Kalksandsteine Höhe: 41200002 10-400mm Messer Typ A 1) Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell mit einer Hand über leichtgängige Handkurbel (Messer sollte Werkstück nur minimal berühren) 2) Die Handkurbel um eine halbe Drehung zurückdrehen, dass minimaler Spalt zwischen Messer und Werkstück entsteht...
- Seite 12 Modelle 12 / 18 AL-43/S-V Typ Messer Steingröße Anwendung Gewicht Bestellnummer Werkstoff: Beton Breite: 51200045 • Pflastersteine 180-430mm • Platten 63 Kg Messer: • Hartgebackene Höhe: 21100057 20-140mm Klinker Messer Typ C 1) Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell mit einer Hand über leichtgängige Handkurbeln (Messer sollte Werkstück nur minimal berühren) 2) Die Handkurbeln um eine halbe Drehung zurückdrehen, dass minimaler Spalt zwischen Messer und Werkstück entsteht (beide Kurbeln gleichzeitig auf-/ ab-drehen, um ein Verkanten zu vermeiden)
- Seite 13 Modelle 13 / 18 AL-65-V Typ Messer Steingröße Anwendung Gewicht Bestellnummer Werkstoff: Beton Breite: 51200047 • Pflastersteine 650mm • Platten 88 Kg Messer: Höhe: 41200001 10-120mm Messer Typ A 1) Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell mit einer Hand über leichtgängige Handkurbeln (Messer sollte Werkstück nur minimal berühren) 2) Die Handkurbeln um eine halbe Drehung zurückdrehen, dass minimaler Spalt zwischen Messer und Werkstück entsteht (beide Kurbeln gleichzeitig auf-/ ab-drehen, um ein Verkanten zu vermeiden)
- Seite 14 Modelle 14 / 18 AL-65/U-EASY-V Typ Messer Steingröße Anwendung Gewicht Bestellnummer Werkstoff: Beton Breite: 51200069 • Pflastersteine 650mm • Platten 104 Kg Messer: • Bordsteine Höhe: 41200001 10-400mm Messer Typ A 1) Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell mit einer Hand über leichtgängige Handkurbel (Messer sollte Werkstück nur minimal berühren) 2) Die Handkurbel um eine halbe Drehung zurückdrehen, dass minimaler Spalt zwischen Messer und Werkstück entsteht...
-
Seite 15: Modelle Übersicht
Modelle Übersicht 15 / 18 AL-65/KS-EASY-V Typ Messer Steingröße Anwendung Gewicht Bestellnummer Werkstoff: Beton Breite: 51200071 • Pflastersteine 650mm • Platten 105 Kg Messer: • Kalksandsteine Höhe: 41200001 • Bordsteine 10-400mm Messer Typ A 1) Einstellung auf die gewünschte Steinhöhe erfolgt bequem und schnell mit einer Hand über leichtgängige Handkurbel (Messer sollte Werkstück nur minimal berühren) 2) Die Handkurbel um eine halbe Drehung zurückdrehen, dass minimaler Spalt zwischen Messer und Werkstück entsteht... -
Seite 16: Bedienung
Modelle Übersicht 16 / 18 Bedienung 5.1.1 Steine mittig Spalten 5.1.2 Gerätebedienung Das Gerät in die richtige Höhe bringen (Messerabstand zum Schneidgut 0-5mm) Winkel und Auflagefläche beachten Hebel ziehen um das Schneidgut zu Spalten... -
Seite 17: Wartung Und Pflege
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 18: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 19: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 20 Platten- und Verbundsteintrenner | Block Cutters AL-33, AL-33/D, AL-43, AL-43/U Artikel / Article AL-33 AL-33/D AL-43 AL-43/U Best.-Nr. / Order-Number Ersatzmesser 33 cm 4120.0001 Replacement blade 33 cm Ersatzmesser 43 cm 4120.0002 Replacement blade 43 cm Linsenschraube M 8 für Messerhalter 2007.0007 Oval-head screw M 8 for blade holder Ersatzrad Rnd 125 mm 33/33-D...
- Seite 21 Platten- und Verbundsteintrenner | Block Cutters AL-33, AL-33/D, AL-43, AL-43/U Artikel / Article AL-33 AL-33/D AL-43 AL-43/U Best.-Nr. / Order-Number Mutter 4120.0030 Spindel 4120.0031 Spindle Spindel 4120.0032 Spindle Ring 4120.0033 Hebel 4120.0037 Lever...
- Seite 22 Platten- und Verbundsteintrenner | Block Cutters AL-43/UT, AL-65, AL-65/U, AL-65/UT Artikel / Article AL-43/UT AL-65 AL-65/U AL-65/UT Best.-Nr. / Order-Number Ersatzmesser 33 cm 4120.0001 Replacement blade 33 cm Ersatzmesser 43 cm 4120.0002 Replacement blade 43 cm Linsenschraube M 8 für Messerhalter 2007.0007 Oval-head screw M 8 for blade holder Ersatzrad Rnd 160 mm...
- Seite 23 Platten- und Verbundsteintrenner | Block Cutters AL-43/UT, AL-65, AL-65/U, AL-65/UT Artikel / Article AL-43/UT AL-65 AL-65/U AL-65/UT Best.-Nr. / Order-Number Ring 4120.0033 Hebel 4120.0037 Lever Platten- und Verbundsteintrenner | Block Cutters AL-65/KS, AL-33/S, AL-43/S, AL-43/SH-14 Artikel / Article AL-65/KS AL-33/S AL-43/S AL-43/SH-14 Best.-Nr.
- Seite 24 Platten- und Verbundsteintrenner | Block Cutters AL-65/KS, AL-33/S, AL-43/S, AL-43/SH-14 Artikel / Article AL-65/KS AL-33/S AL-43/S AL-43/SH-14 Best.-Nr. / Order-Number Aufl ageblech 43/U, SH-14 / 21 4120.0025 Support plate 43/U, SH-14 / 21 Aufl ageblech 33/S, 43/S 4120.0062 Support plate 33/S, 43/S Feder für Aufl...
