Pluggit Avent AP190 Betriebs Und Installationsanleitung Seite 10

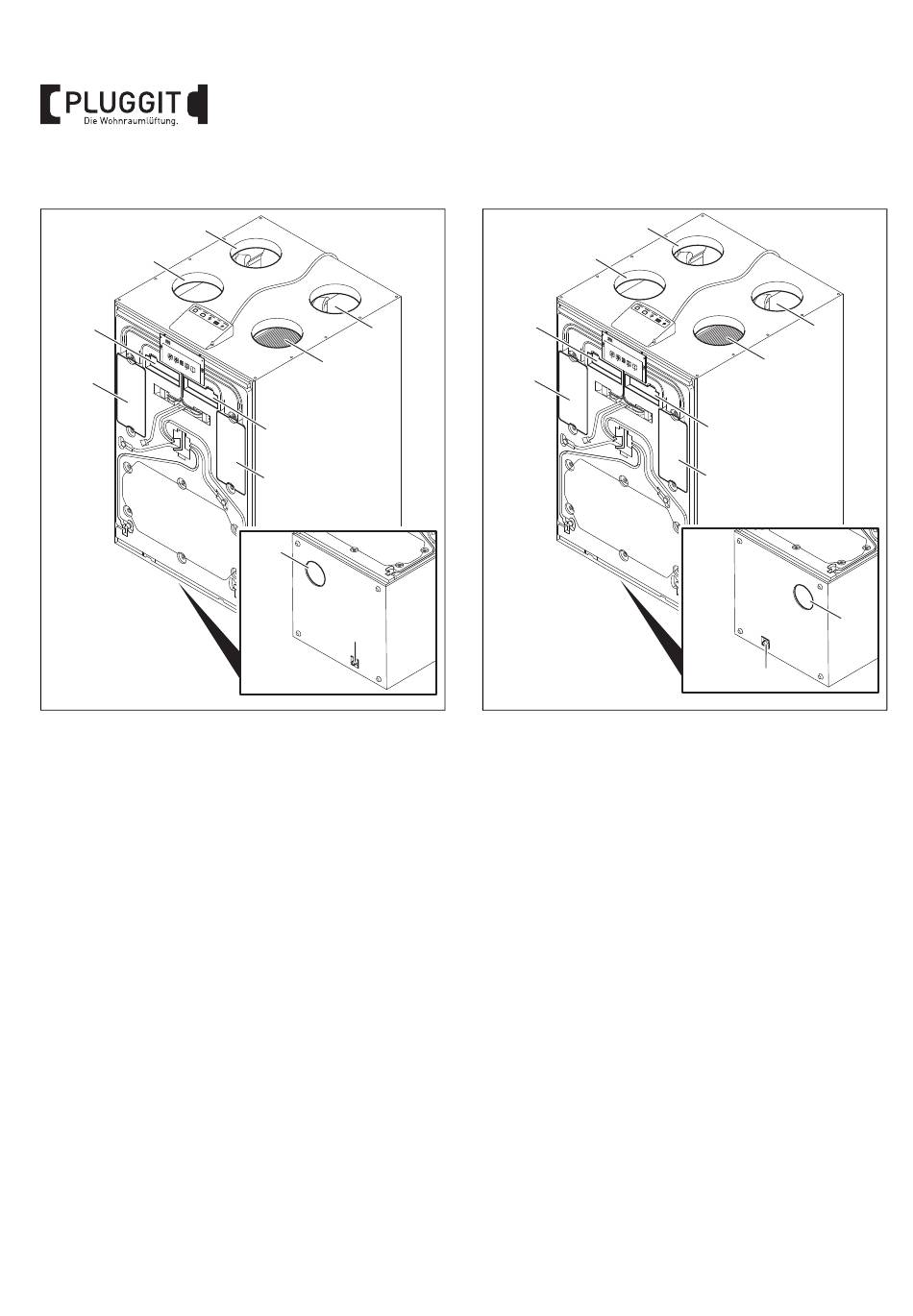

A-Version Links (Auslieferzustand)
8
7
12
14
7 Anschluss für Abluft
8 Anschluss für Zuluft
9 Anschluss für Fortluft
10 Anschluss für Außenluft
11 Nur AP190, Anschluss für Zuluft
12 Filter G4-Qualität (Abluft)
13 Filter G4-Qualität (Außenluft), optional F7-Qualität
14 Abluftventilator
15 Zuluftventilator
16 Kondensatanschluss
8
BIA Avent P190/P310/P460
9
10
13
15
11
16
M+P-26A-1449
B-Version Rechts
8
7
12
14
7 Anschluss für Außenluft
8 Anschluss für Fortluft
9 Anschluss für Zuluft
10 Anschluss für Abluft
11 Nur AP190, Anschluss für Zuluft
12 Filter G4-Qualität (Außenluft), optional F7-Qualität
13 Filter G4-Qualität (Abluft)
14 Zuluftventilator
15 Abluftventilator
16 Kondensatanschluss
9
10
13
15
11
16
M+P-26A-1450
