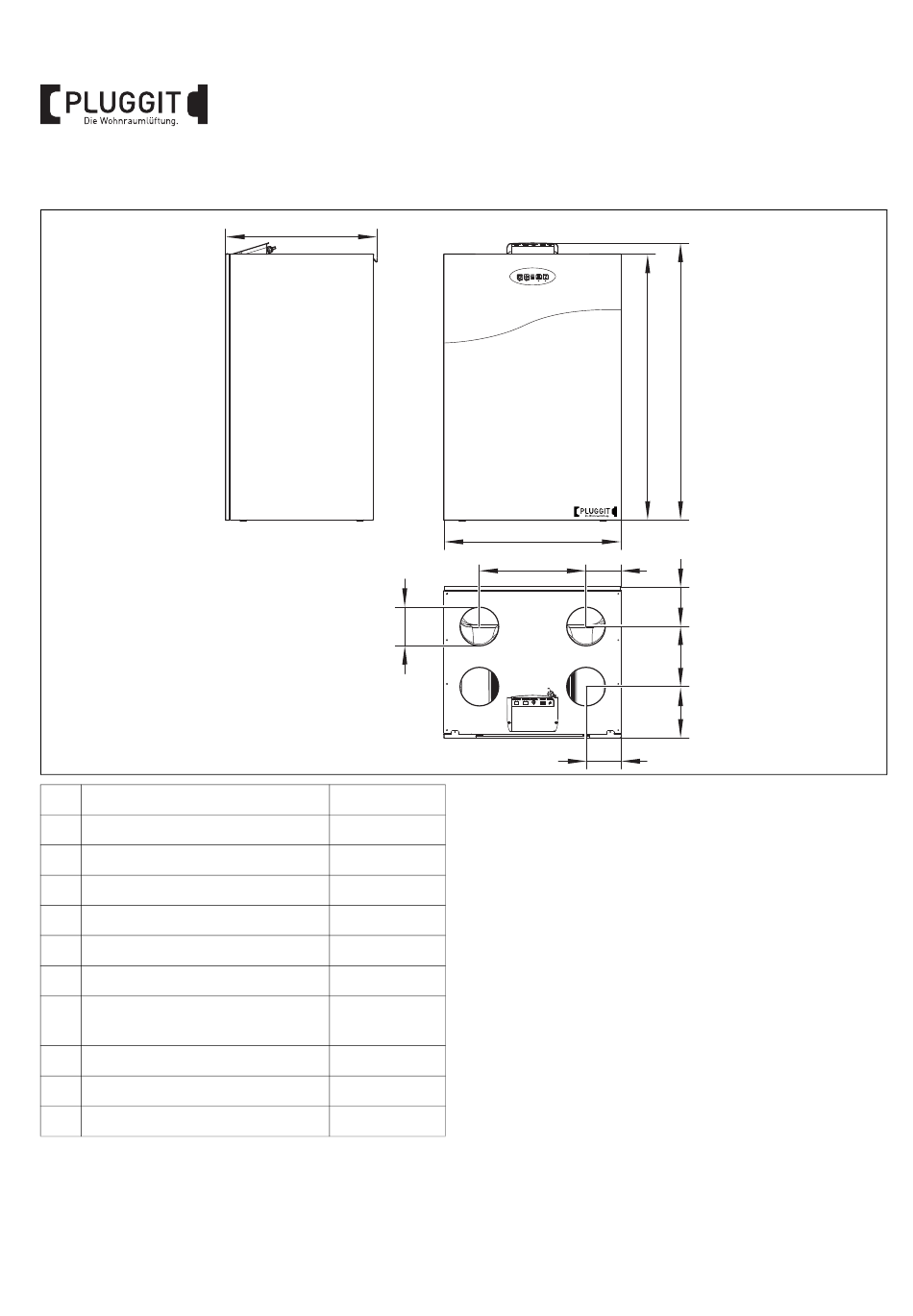

Avent P310
A Tiefe inkl. Wandschiene/Konsole
B Höhe
C Höhe inkl. Hauptplatine
D Breite
E Durchmesser Anschlussstutzen
F Abstand hintere Anschlussstutzen
G Abstand hintere Anschlussstutzen
H Abstand hinterer und vorderer An-
schlussstutzen
I Abstand vordere Anschlussstutzen
J Abstand vordere Anschlussstutzen
K Abstand Anschlussstutzen
28
BIA Avent P190/P310/P460
A
E
600 mm
1052 mm
1095 mm
700 mm
149 mm
140 mm
158 mm
238 mm
203 mm
140 mm
420 mm
B C
D
K F
G
H
I
J
M+P-26A-0882
