0° 45°
• Der Klemmenkasten darf nur seitlich und nach oben
gemäß der Darstellung angeordnet werden.
• Nach erfolgter Installation muss ein Funktionstest
durchgeführt werden.
Installation
Weitere Informationen können der Bedienungsanleitung
des Vorheizregisters entnommen werden.
9.2.4.

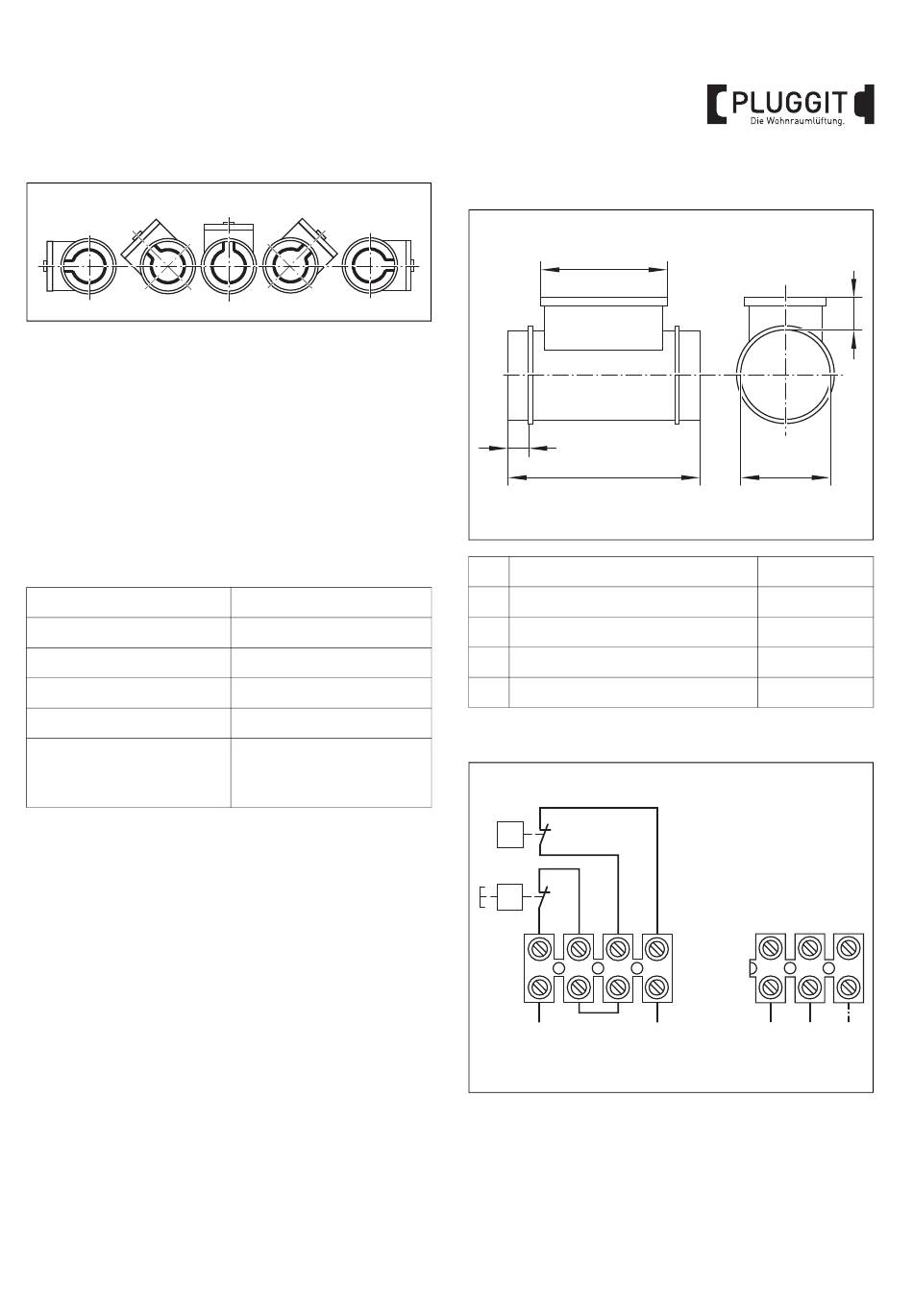

Technische Daten

Gerätedaten
Material
Versorgungsspannung
Leistung
Temperaturregelung
Schutzklasse
Normen
90° 45° 0°
M+P-26A-1421
verzinktes Stahlblech
1~ 230 V AC, 50 Hz
1200 W
integriert
IP43
EN 60335-1:2002 + A1:04 +
A11:04 + A12:06 + A2:06
EN 50366:2003
Abmessungen
B
A
C
A Breite Anschlussstutzen
B Breite Klemmkasten
C Breite Vorheizregister
D Höhe Klemmkasten
E Durchmesser Anschlussstutzen
Klemmbelegung Vorheizregister ACHR200
B
ϑ
C
ϑ
1 2 3
Tx
Tx bezeichnet die Anschlussklemmen der zum Klemm-
kasten geführten Sicherheitsthermostate.
BIA Wohnraumlüftungsgerät Avent C200
E
M+P-26A-1420
50 mm
290 mm
400 mm
100 mm
125 mm
4 L1 N
Tx L N
M+P-26A-1423
D
PE
PE
