6. TECHNISCHE DATEN
Auslegungshilfen
Der bestmögliche Wirkungsgrad wird auf 100 % gesetzt,
darunter finden Sie die %-Werte für verschiedene
Bodenarten.
Idealer Boden:
Lehmboden
100 % Energieeffizienz
Lehmig feuchter Boden
Sandboden
Sandsteinboden
Kalkhaltige Erde
Reiner Sand
Sand trocken
Tonboden
Grobkies
GTC205 Basispakete 1 + 2:
Kollektorkanal, Bögen und Formteile
Material
Kanaldurchmesser
Glattwandiges Innenrohr
Für Berechnung anzusetzender Innendurchmesser
Wärmeleitfähigkeit
Grobfilter
(Werks-Labormessungen)
GTC205 Kollektorkanal verhält sich wie ein PE-Voll wand -
rohr mit ca. 4,5 mm Wanddicke. Darin sind die Ein flüsse der
besonderen Kanalquerschnittsform berück sichtigt.
Bestimmen Sie den Auslegungs-Druckverlust laut
unten stehendem Dia gramm und addieren Sie noch den
Auslegungs-Druck verlust für die Rohrleitung IsoPlugg
vom Kondensatablauf bis zum Lüftungsgerät.
| BIA GTC
10
90 % Energieeffizienz
90 % Energieeffizienz
85 % Energieeffizienz
85 % Energieeffizienz
85 % Energieeffizienz
85 % Energieeffizienz
85 % Energieeffizienz
80 % Energieeffizienz
PP lebensmittelecht
Grundmaterial Neuware
DN205, DA235
200 mm
0,22 W/mK
G2

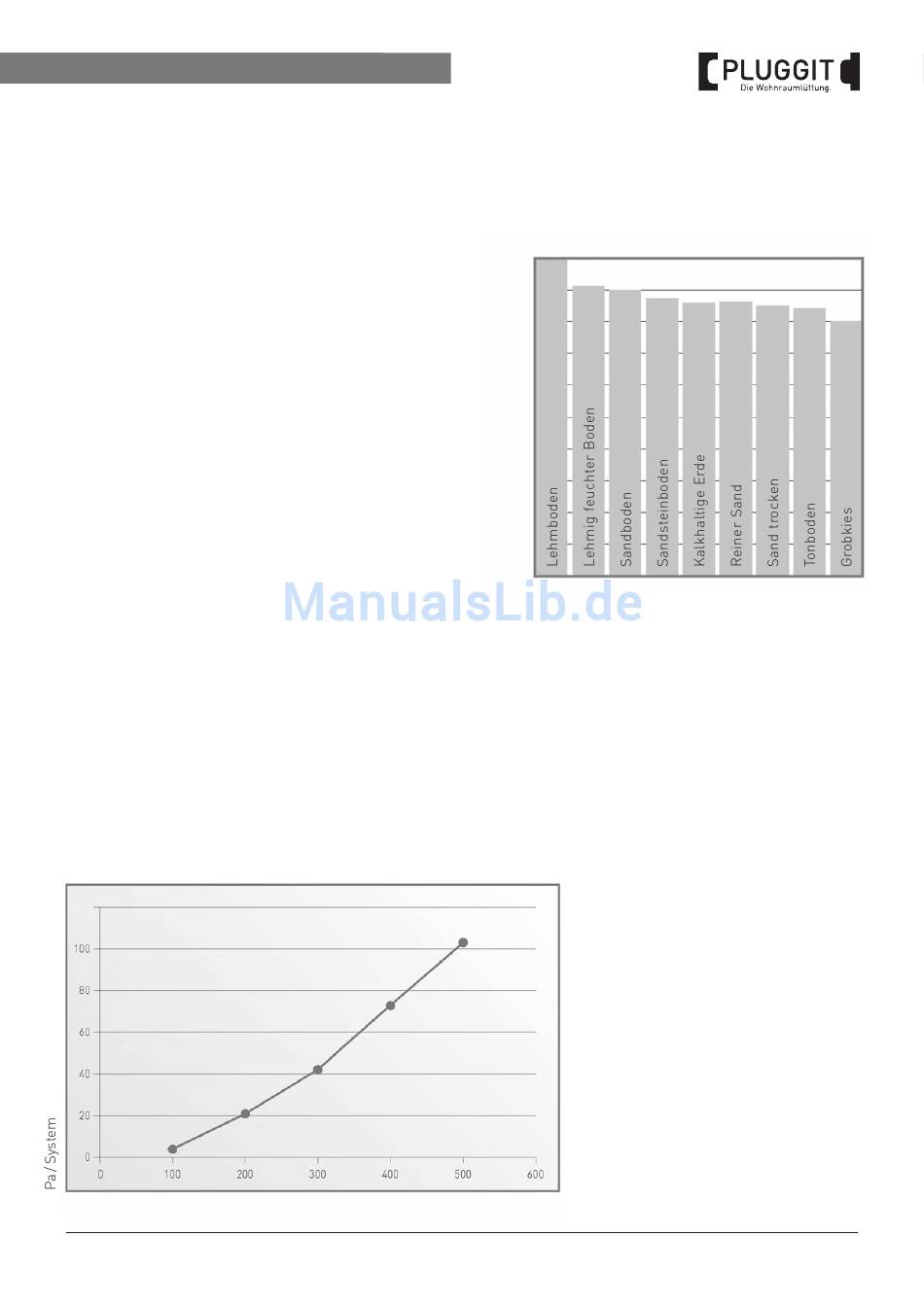

Einfluss des Bettungsmaterials auf den
EWT-Wir kungsgrad
100 %
90 %
80 %
70 %
60 %
50 %
40 %
30 %
20 %
10 %
0 %
Druckverlust
GTC bis Kondensatablauf
(inkl. Frischlufteinlass, 30 m Kanal,
3 Bögen 90°)
max. 330 m
Volumenstrom m
3
/h
3
/h
