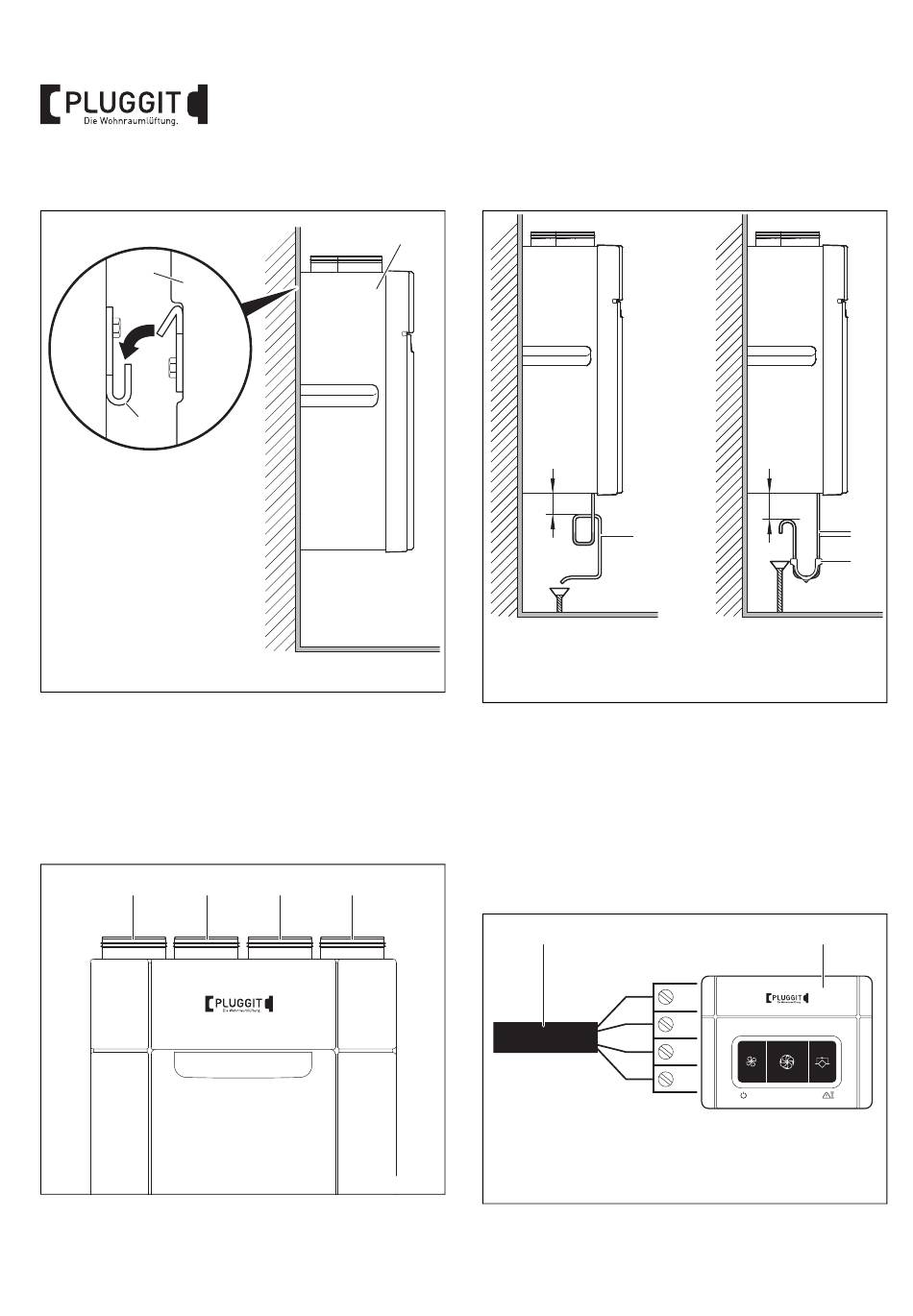

4.2.2. Wohnraumlüftungsgerät AC200 einhängen
1
2
3. Wohnraumlüftungsgerät AC200 (1) in Wandschiene (2)
einhängen.
4. Lot- und waagerechte Aufhängung des Wohnraumlüf-
tungsgeräts AC200 (1) mittels Wasserwaage kontrollieren.
4.2.3. Luftanschlüsse am Wohnraumlüftungsgerät
AC200 anschließen
3
IsoPlugg Dämmrohre IP125 für Außenluft (1) und
Fortluft (2) bzw. Schalldämpfer für Zuluft (3) und Abluft (4)
auf entsprechenden Anschlussstutzen stecken.
6
BIA Wohnraumlüftungsgerät Avent C200
M+P-26A-1390
4 1 2
M+P-26A-1389
4.2.4.

Kondensatleitung installieren

1
A A
1. Kondensatleitung (1) mit Schlauchschelle befestigen und
in einer Siphonschleife mit dem im Lieferumfang enthal-
tenden Schlauchhalter (2) in einen Trichter oder einen Si-
phon einhängen. Dabei eine Mindestablaufhöhe (A) des
Kondensats von 100 mm einhalten.
2. Wasser in die Kondensatwanne einfüllen und ordnungs-
gemäßen Ablauf des Wassers kontrollieren.
4.2.5. Fernbedienung anschließen
1
Kabel (1) mit maximaler Kabellänge von 50 m gemäß der
Kennzeichnung mit der Fernbedienung (2) verbinden.
