Abmessungen - Pluggit Avent AC200 Betriebs Und Installationsanleitung

4.5.6.

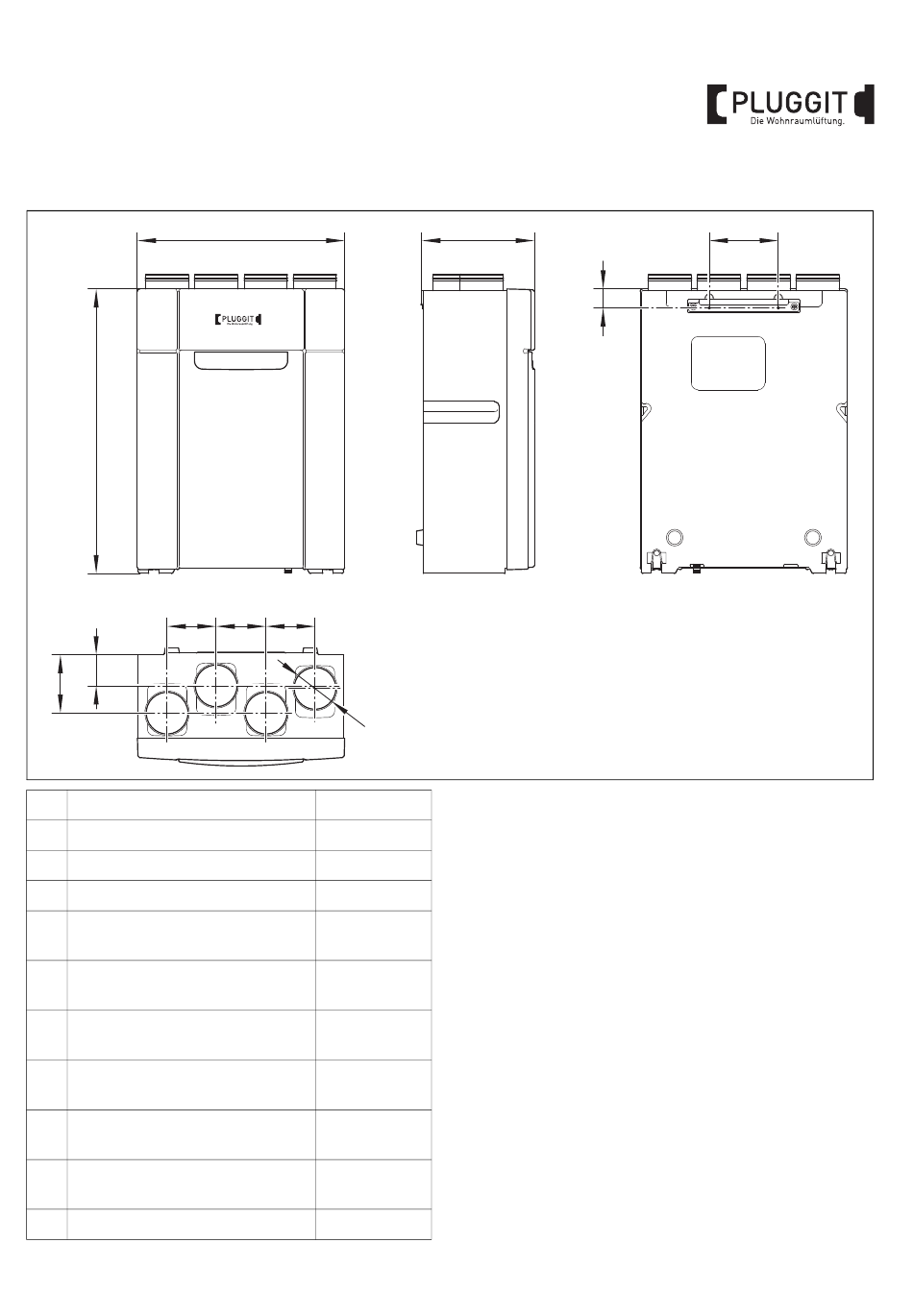

Abmessungen

A
H
G
F
A Höhe ohne Anschlussstutzen
B Breite
C Tiefe
D Höhe Befestigung Wandschiene
E Abstand Befestigungslöcher
Wandschiene
F Abstand Anschlussstutzen Zu- und
Außenluft
G Abstand Anschlussstutzen Ab- und
Fortluft
H Abstand Anschlussstutzen Zuluft
zu Anschlussstutzen Abluft
I Abstand Anschlussstutzen Abluft
zu Anschlussstutzen Außenluft
J Abstand Anschlussstutzen Außen-
luft zu Anschlussstutzen Fortluft
K Durchmesser Anschlussstutzen
B
I J
K
824 mm
600 mm
327 mm
50 mm
200 mm
169 mm
90 mm
142 mm
144 mm
142 mm
124 mm
C
D
BIA Wohnraumlüftungsgerät Avent C200
E
M+P-26A-1372
13
