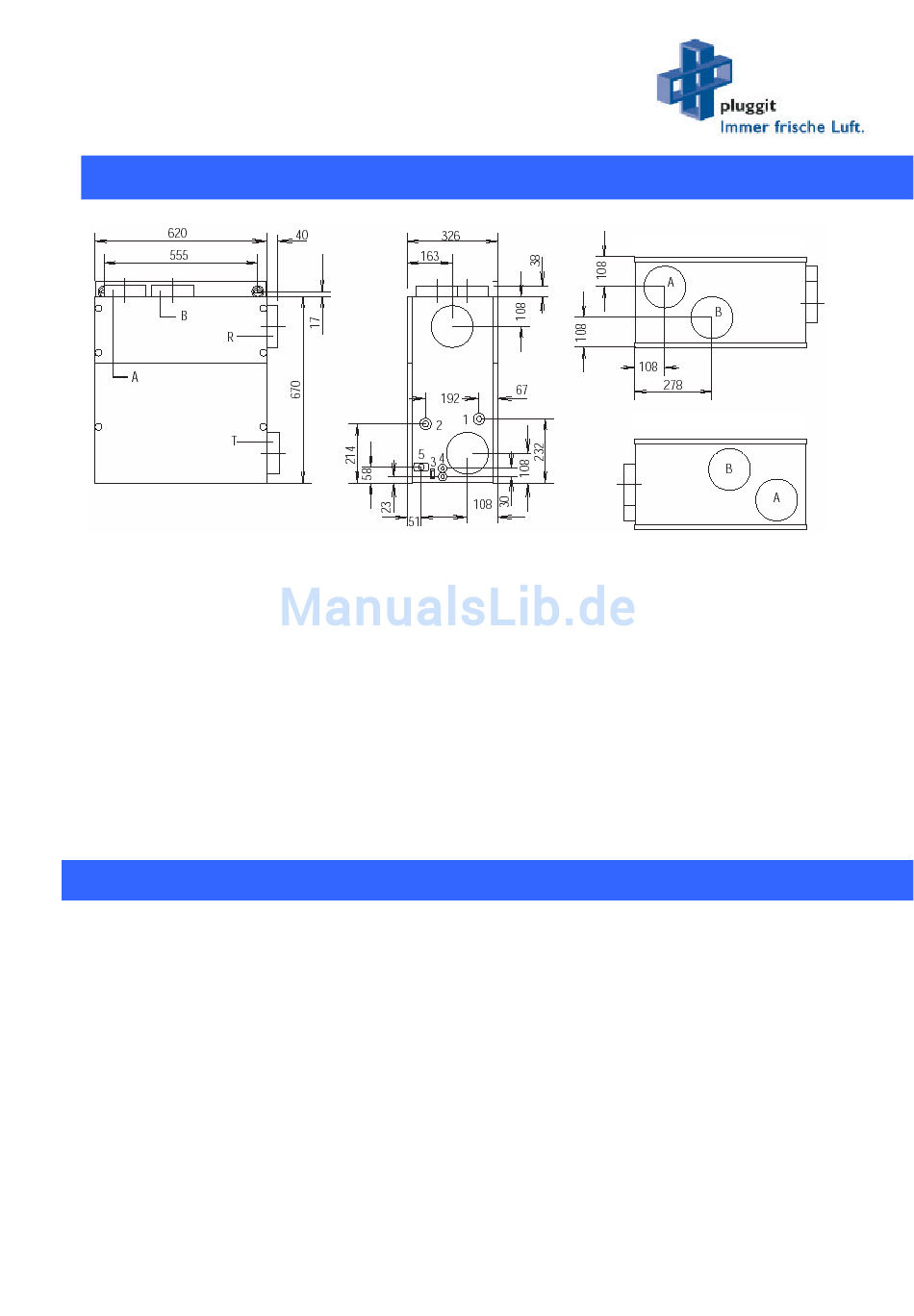

3. Maßskizze
C
D
Alle Anschlussleitungen ∅ 150 mm
A = Fortluft
Das Wärmerückgewinnungsgerät besteht aus den folgenden Hauptteilen:
Wärmetauscher
-
Zu- und Fortluftventilator
-
Filter
-
Gehäuse
-
elektrische Steuerung
-
Fortluft (Afvoerlucht):
Abluft (Retourlucht):
Außenluft (Buitenlucht):
Zuluft (Toevoerlucht):
4. Technische Daten
Type
Netzanschluss
Ventilatoren
Leistungsaufnahme max.
Luftleistung bei 150 Pa
Auslegungsvolumenstrom
Max. Druckverlust in Außen-
und Fortluftleitung
Wärmetauscher
Wärmebereitstellungsgrad
Gewicht
Maße (BxHxT)
Anschlussstutzen
Farbe
Kondenswasseranschlu ss
3-Stufen -Schalter
BIA Avent V015 V01 06.2004
B = Außenluft
C = Abluft
Luft vom Gerät nach außen
Luft von den Ablufträumen (Küche, Bad, WC...) zum Gerät
Luft von außen zum Gerät
Luft vom Gerät zu den Räumen (Wohnen, Schlafen, Arbeiten...)
Avent V015
230 Volt, 50 Hz
Wechselstrom, Kondensatorgeregelt
182 Watt
250 m³/h
140 m³/h bei 80 Pa
25 Pa
Aluminium Kreuzstrom
ca. 65 %
24,5 kg
620 x 670 x 326
4 x ∅ 150 mm
weiß
Außendurchmesser 20 mm ¾" Schlauch
Separat zu bestellen
C
D
D = Zuluft
Ansicht von oben, Anschlüsse rechts
Ansicht von oben, A nschlüsse links
Bild 1
Seite 4
