9.1.5. Überwachungsarten
Die Druckanschlüsse sind am Differenzdruckschalter
ACDS200 folgendermaßen gekennzeichnet:
• (+) entspricht hoher Druck
• (-) entspricht niedriger Druck
Detaillierte Informationen entnehmen Sie der beiliegenden
Anleitung des Differenzdruckschalters ACDS200.
Unterdruck
Der Druckanschluss (+) wird nicht angeschlossen und ist
luftseitig offen gegen Atmosphäre.
Der Druckanschluss (-) wird an der Luftleitung ange-
schlossen.
Außenluftfilter
Der Druckanschluss (+) wird vor dem Außenluftfilter ange-
ordnet.
Der Druckanschluss (-) wird nach dem Filter angeordnet.
Wohnraumlüftungsgerät AC200
Der Druckanschluss (-) wird vor dem Wohnraumlüftungs-
gerät AC200 angeordnet.
Der Druckanschluss (+) wird nach dem Wohnraumlüftungs-
gerät AC200 angeordnet.
9.1.6.

Technische Daten

Gewicht
Abmessungen
Material Gehäuse und
Anschlussstutzen
Material Gehäusedeckel
Material Membrane
Material Schlauch
Elektrische Anschlüsse
Kabeleinführung
Druckanschluss
Maximale Spannung
Schaltleistung
Schalthysterese
Maximaler Betriebsüberdruck
Arbeitstemperatur
Lagertemperatur
Schutzklasse
Normen
150 g
(350 g mit Zubehör)
74 mm x 74 mm x 64 mm
Kunststoff ABS
Kunststoff PC
Silikon
Kunststoff PVC
3 Schraubklemmen
PG 9
5 mm
250 V AC
max. 3 A ohmsche Last
max. 2 A induktive Last
20 Pa
50 kPa
-20 °C bis +60 °C
-40 °C bis +85 °C
IP54
Niederspannungsricht-
linie 73/32/EEC

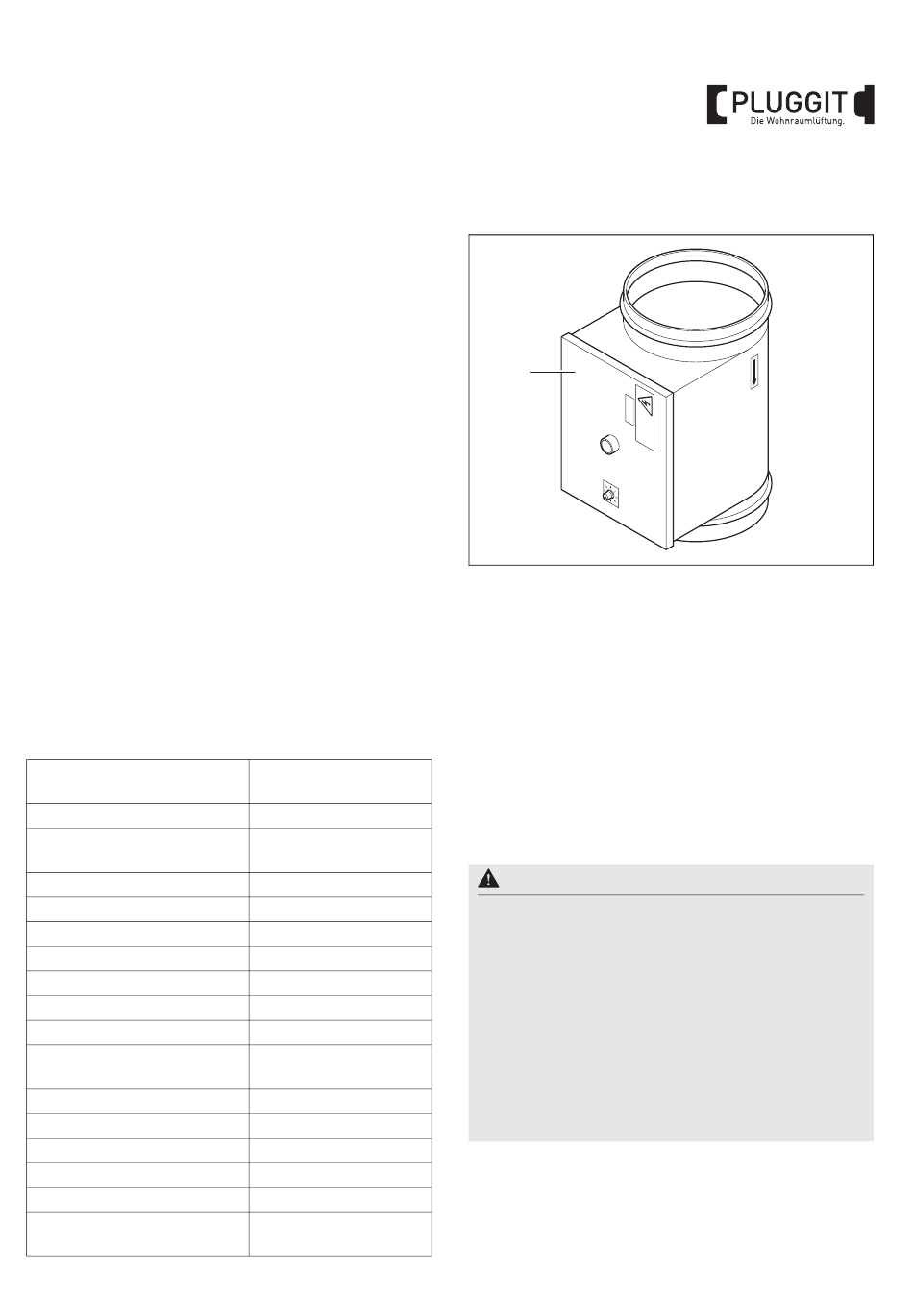

9.2. EXTERNES ELEKTRISCHES
VORHEIZREGISTER ACHR200
1
1 Elektrisches Vorheizregister ACHR200
9.2.1. Bestimmungsgemäße Verwendung
Das Vorheizregister ACHR200 dient dazu, die Temperatur
der zugeführten Außenluft auf eine geeignete Zulufttempe-
ratur zu erhöhen.
9.2.2. Nicht bestimmungsgemäße Verwendung
Andere Verwendungen des Vorheizregister ACHR200, als
sie unter „Bestimmungsgemäße Verwendung" beschrieben
sind, sind unzulässig.
9.2.3.

Installation

Warnhinweis:
Der elektrische Anschluss muss nach DIN VDE 0100
Teil 420 (ÖVE/ÖNORM E 8001-1-1-23) ausgeführt
werden. Luftstromüberwachung und elektrische
Verriegelung sind vorzusehen.
Das Vorheizregister ACHR200 ist so zu sichern,
dass ein Betrieb nur bei Erreichen des Mindestvo-
lumenstroms möglich ist.
Das Vorheizregister ACHR200 muss nach Auslösen
eines Sicherheitsthermostats selbsttätig
abschalten.
Es kann sonst zu Verletzungen oder Beschädi-
gungen kommen.
BIA Wohnraumlüftungsgerät Avent C200
M+P-26A-1419
27
