26 DMX512-Ausgang
3-polige XLR-Buchse zum Anschluss an den
DMX-Eingang des ersten Lichteffektgeräts.
27 Anschluss Nebelmaschine
5-polige DIN-Buchse zum Anschluss einer
Nebelmaschine.
28 Netzschalter
Schaltet das Gerät ein und aus.
29 Netzanschlussbuchse
Stecken Sie hier die Anschlussleitung des
beiliegenden Netzteils ein.
5. INSTALLATION UND ANSCHLUSS
Trennen Sie das Gerät vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss bzw.
vor dem Verändern von Anschlüssen aus.

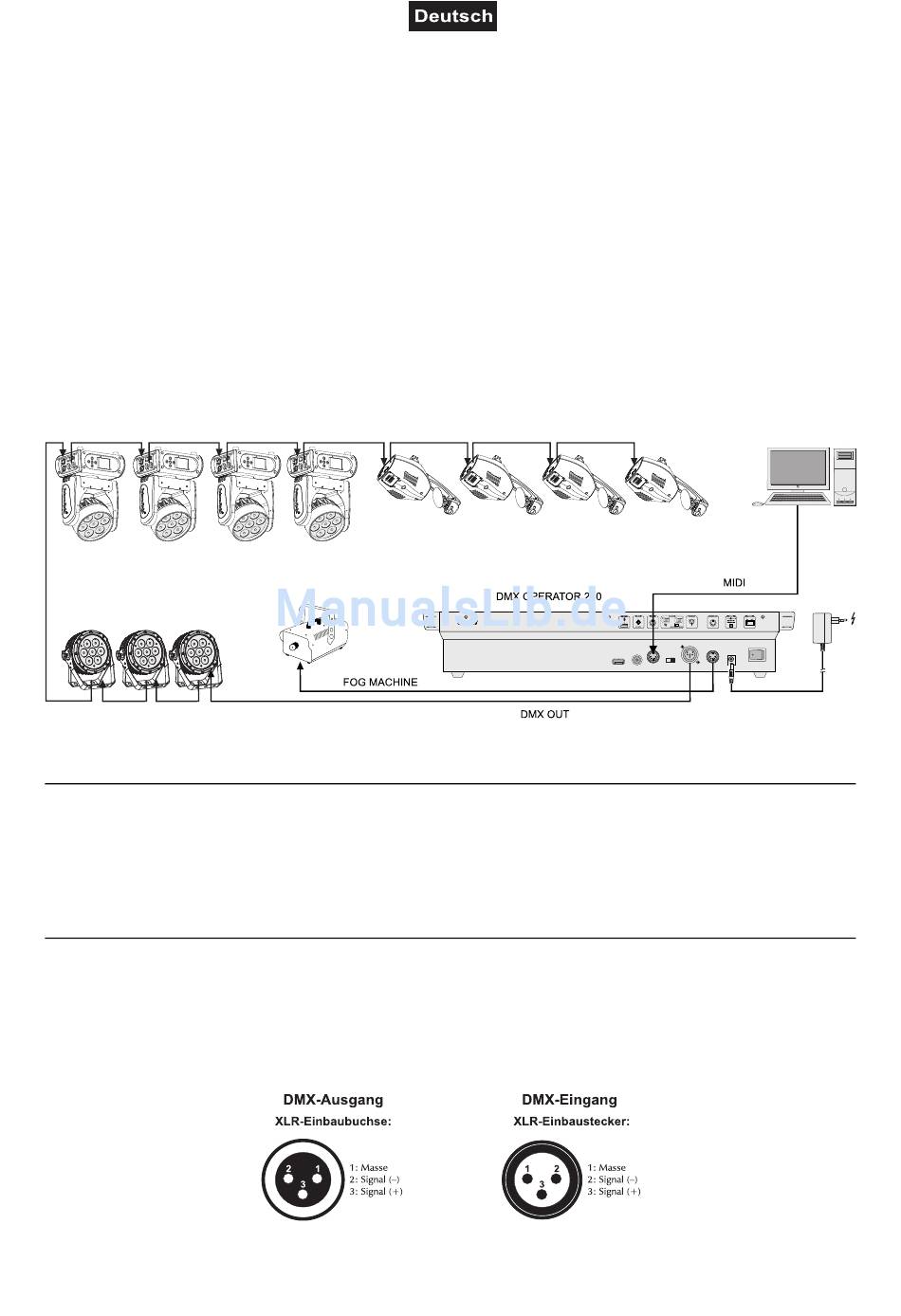

Abb. 5.1 Anschlussbeispiel
Installation
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Achten Sie bei der
Standortwahl darauf, dass genügend Abstand zu anderen Geräten vorhanden ist bzw. dass die warme Luft
aus dem Rack entweichen kann, um die Wärmeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu
Schäden an den Geräten führen.
DMX512-Anschluss
Die Verbindung zwischen dem Controller und den einzelnen Lichteffektgeräten sollte mit einem DMX-Kabel
erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Bei Verwendung von
anderen Steckverbindungen, können Adapterkabel eingesetzt werden.
Belegung der XLR-Verbindung:
9/40
00081310.DOCX, Version 1.0
