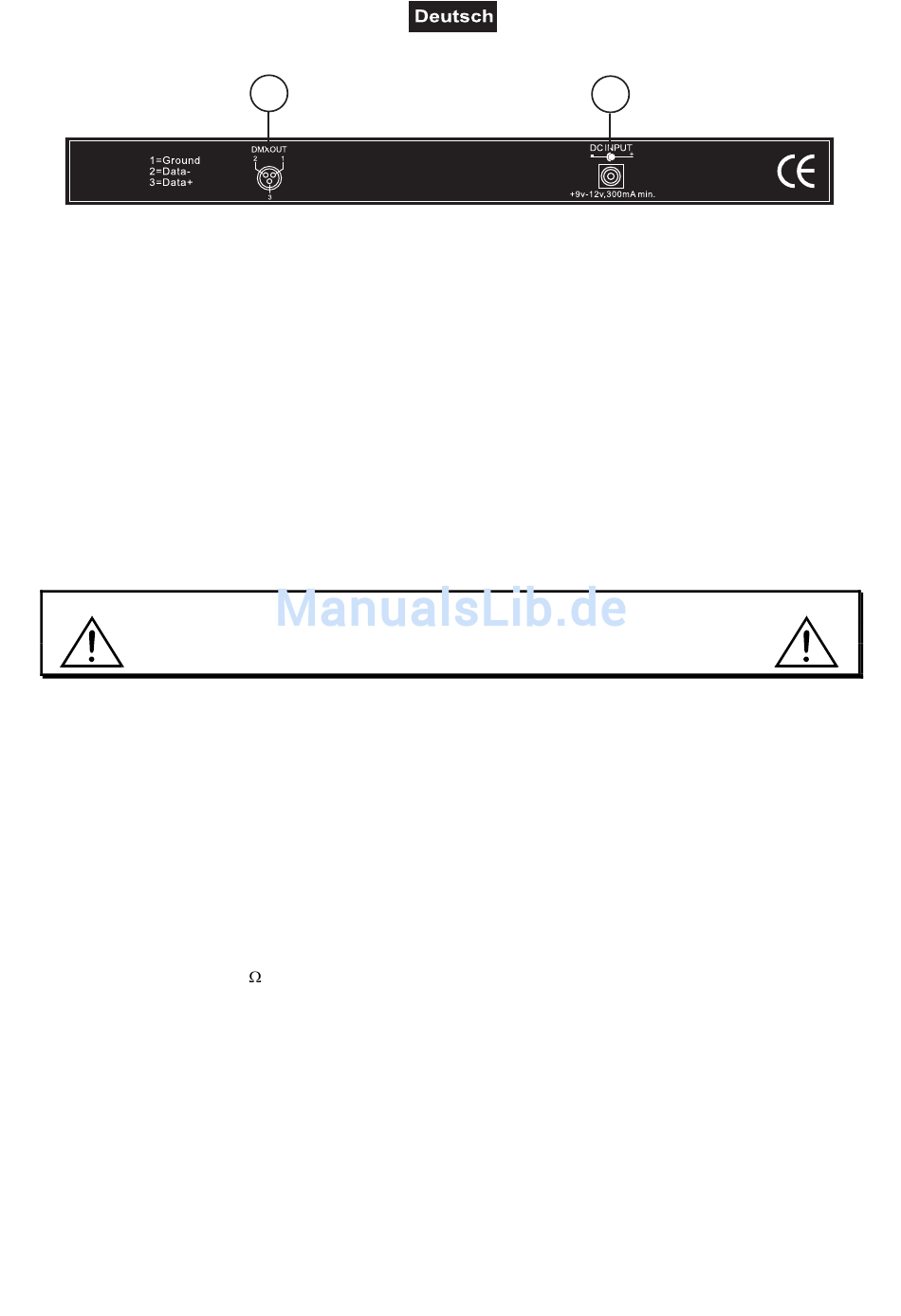

Rückseite:
13
14
13) DMX Out
14) DC IN-Buchse
5. SETUP
5.1 Installation
Da dieses Gerät zur stehender Montage vorgesehen ist; bitte stellen Sie es auf einer ebenen Fläche auf.
5.2 Musiksteuerung
Die Musiksteuerung erfolgt über das eingebaute Mikrofon.
5.3 DMX-Anschluss der Geräten
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Die Verbindung zwischen Controller und Dimmerpack sowie zwischen den einzelnen Geräten muss mit
einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -
Kupplungen.
Belegung der XLR-Verbindung:
Die Polung der DMX-Eingangsbuchse lässt sich über den DMX Polarity-Wahlschalter einstellen.
Aufbau einer seriellen DMX-Kette:
Verbinden Sie den DMX-Ausgang des Stage Control 136 mit dem DMX-Eingang des nächsten Gerätes.
Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen
sind.
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120
Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
und in den DMX-Ausgang am letzten Gerät gesteckt.
5.4 Kodierung der Geräte
Die DMX-Startadresse muss bei den zu steuernden Geräten kodiert werden. Die Startadresse ist der erste
Kanal, auf den das Gerät auf Signale vom Controller reagiert.
Bitte stellen Sie die Startadresse der Geräte auf 1. Nun können Sie die Geräte über Ihren DMX LED
Operator 1 ansteuern.
6/14
00041883.DOC, Version 1.1
