EuroLite DXT-TSP PRO Bedienungsanleitung

DXT-TSP
PRO
DMX Truss Splitter
No. 70064865
BEDIENUNGSANLEITUNG

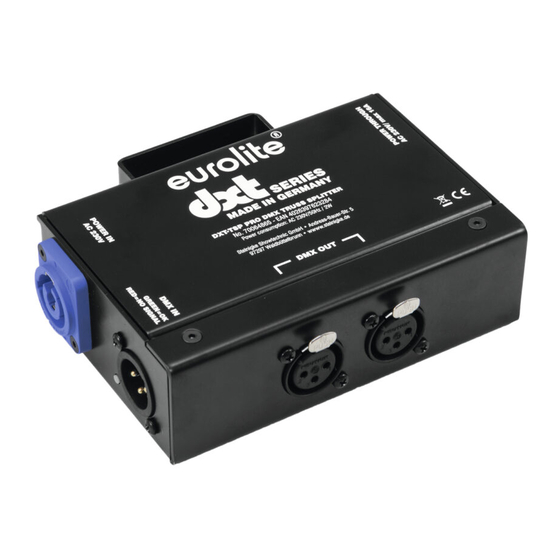

Willkommen bei Eurolite! Der DXT-TSP PRO ist Teil der DXT-Serie von Eurolite, die
zuverlässige und leistungsstarke DMX-Tools made in Germany umfasst. Der Splitter
ermöglicht das Aufteilen eines DMX512-Signals auf zwei separate Datenstränge. Er verfügt
über einen PowerCon-Ein- und Ausgang (Neutrik), 3-polige XLR-Anschlüsse, eine LED-
Statusanzeige und einen Bügel für die Befestigung an Rohren mit 50 mm Durchmesser.
SICHERHEITSHINWEISE
Bitte lesen Sie vor der Verwendung des Produkts diese Informationen. Sie erhalten
dadurch wichtige Hinweise für den korrekten Betrieb. Bewahren Sie diese Anleitung für
weiteren Gebrauch auf.
Verwendungszweck
Das Produkt eignet sich zur Signalverteilung gewerblichen Bereich.
Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei
Schäden, die durch Nichtbeachten dieser Anleitung verursacht werden, erlischt der
Garantieanspruch. Für Folgeschäden wird keine Haftung übernommen.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung und es erlischt jeder Garantieanspruch.
Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts
nicht gestattet und hat den Verfall der Garantieleistung zur Folge.
Gefahr durch Elektrizität
Das Produkt ist nur zur Verwendung im Innenbereich geeignet. Benutzen Sie es nicht im
Freien. Setzen Sie es niemals Regen oder Feuchtigkeit aus. Bewahren Sie es nicht in
feuchten Räumen auf.
Das Produkt wird mit lebensgefährlicher Netzspannung versorgt. Um Stromschläge zu
vermeiden, niemals irgendeinen Teil des Produkts öffnen. Im Geräteinneren befinden
sich keine vom Benutzer zu wartende Teile.
Das Gerät nur an eine vorschriftsmäßig installierte Steckdose anschließen, deren
Spannung und Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die
über einen Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit
einem Schutzkontakt ausgestattet ist, muss er an eine Steckdose mit Schutzleiter
angeschlossen werden. Den Schutzleiter eines Netzkabels niemals deaktivieren.
Nichtbeachtung kann zu Schäden am Gerät und zu Verletzungen des Benutzers führen.
Achtung! Berühren Sie die Kontakte des Netzsteckers niemals gleich nach dem
Abstecken (Stromschlaggefahr).
Die Steckdose muss gut zugänglich sein, damit im Bedarfsfall den Netzstecker schnell
gezogen werden kann.
Den Netzstecker niemals mit nassen Händen anfassen, da die Gefahr eines
Stromschlags besteht.
Das Netzkabel darf nicht geknickt oder gequetscht werden. Halten Sie es von heißen
Oberflächen und scharfen Kanten fern.
Den Netzstecker nie am Kabel aus der Steckdose ziehen, sondern immer am Stecker
anfassen.
Das Gerät vom Stromnetz trennen bei längerem Nichtgebrauch, vor der Reinigung und
bei Gewitter.
Setzen Sie das Gerät keinen hohen Temperaturen, direktem Sonnenlicht, Tropf- oder
Spritzwasser, starken Vibrationen sowie hohen mechanischen Beanspruchungen aus.
Benutzen Sie das Gerät nicht in tropischem Klima.
Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände sowie offene Brandquellen wie
brennende Kerzen auf oder direkt neben dem Gerät ab.
Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können, insbesondere
Metallteile.
Lassen Sie Reparaturen am Gerät oder am Netzkabel nur von qualifiziertem
Fachpersonal durchführen. Reparaturen müssen durchgeführt werden, wenn sichtbare
Schäden am Gerät oder am Netzkabel vorhanden sind, Flüssigkeiten oder Objekte in
das Gerät gelangt sind, das Gerät Regen ausgesetzt war, das Gerät heruntergefallen ist
oder wenn Funktionsstörungen auftreten.
Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit
Das Produkt ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen
Sie Verpackungsmaterial nicht achtlos liegen.
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische,
sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und
Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von
einer für ihre Sicherheit zuständigen Person beaufsichtigt oder angeleitet werden.
Eurolite is a brand of Steinigke Showtechnic GmbH • Andreas-Bauer-Str. 5 • 97297 Waldbüttelbrunn, Germany
Warnung vor Verletzungen
Das Produkt muss fachgerecht und sicher aufgestellt oder befestigt sein und darf nicht
herunterfallen können. Es sind die gesetzlichen, nationalen Sicherheitsvorschriften zu
beachten.
Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel unbedingt zu beachten.
Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine
ausreichende Qualifikation verfügen, sondern beauftragen Sie einen professionellen
Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur
Beschädigung von Eigentum führen.
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und
unzureichende Sicherheitsvorkehrungen verursacht werden.
Bei einer Montage über Kopf ist das Gerät immer durch eine zweite Befestigung (z. B.
Fangseil oder Fangnetz) zu sichern.
Während Montage- und Wartungsarbeiten muss der Bereich unterhalb des Geräts
abgesperrt sein.
MONTAGE
WARNUNG! Verletzungsgefahr durch Herabfallen. Über Kopf installierte
Geräte können beim Herabstürzen erhebliche Verletzungen verur sachen! Stellen
Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die
Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den
einschlägigen Vorschriften hierfür vertraut ist.
Das Gerät kann auf dem Boden aufstellt oder an einer Traverse oder einer anderen
geeigneten Struktur befestigt werden. Die Montage darf niemals freischwingend erfolgen.
Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte
ausgelegt sein.
Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung
zusätzlich ab. Diese zweite Aufhängung muss auf Grundlage der aktuellsten
Arbeitsschutzbestimmungen ausreichend dimensioniert und so angebracht sein, dass im
Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Für die
Befestigung eines Fangseils verwenden Sie den Bügel am Gerät. Befestigen Sie das
Sicherungsseil so, dass der Fallweg des Geräts nicht mehr als 20 cm betragen kann.
Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um
mögliche Korrosion, Verformung und Lockerung zu vermeiden.
Stellen Sie die Daten- und Stromverkabelung her. Bei Eingang eines DMX-Signals leuchtet
die Statusanzeige Grün.
ANSCHLÜSSE HERSTELLEN
Verbinden das Lichtsteuergerät mit der Buchse DMX IN und die DMX-gesteuerten Geräte
mit den Buchsen DMX OUT. Die Buchsen sind galvanisch isoliert. Bei Eingang eines DMX-
Signals leuchtet die Statusanzeige Grün.
Zur Stromversorgung des Geräts verbinden Sie das mitgelieferte Kabel mit der Buchse
POWER IN. Optional können Sie an den Durchschleifausgang POWER THROUGH die
Versorgungsleitung Ihrer DMX-Geräte anschließen. Der Ausgang ist 1:1 mit dem
Netzeingang verbunden und mit max. 16 A belastbar.
REINIGUNG UND WARTUNG
Die Reinigung beschränkt sich auf die Oberfläche. Wischen Sie das Produkt nur mit einem
fusselfreien, angefeuchteten Tuch ab. Zuvor den Netzstecker trennen.
Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse nicht.
Unternehmen Sie keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt.
UMWELTSCHUTZ
Übergeben Sie das Produkt am Ende der Nutzungsdauer zur umweltgerechten
Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere
Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde.
TECHNISCHE DATEN
Spannungsversorgung: ....230 V AC, 50 Hz / 2 W
Durchschleifstrom:...........max. 16 A
DMX-Anschlüsse:.............3-pol XLR (Pin 1: Masse, Pin 2: Signal -, Pin 3: Signal +)
Maße (L x B x H): ...............141 x 110 x 41 mm
Gewicht: ..........................0,6 kg
Änderungen vorbehalten.
