1
Stellen Sie vor dem Anschluss der Lichteffektgeräte die Polarität der DMX-Eingänge fest und stellen
Sie den Polaritätsumschalter entsprechend ein. Verwenden Sie die linke Position für Geräte der Marke
EUROLITE.
2
Verbinden Sie den DMX-Ausgang DMX OUT des Controllers mit dem DMX-Eingang des ersten
Lichteffektgeräts.
3
Schließen Sie den DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten
Geräts an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
4
Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden.
Dazu wird ein 120-
und in den DMX-Ausgang am letzten Gerät gesteckt.
5
Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit
Hilfe eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu
gewährleisten.
Musiksteuerung
Zum musikgesteuerten Ablauf von Beleuchtungsszenen einer Speicherbank oder einer Lauflichtsequenz
(Chase) kann ein Audiogerät mit Line-Ausgang (z. B. CD-Player, Mischpult) an die Cinch-Buchse AUDIO
INPUT angeschlossen werden (Eingangsempfindlichkeit 0,1-1 V). Beim Anschluss an die Buchse wird das
interne Mikrofon ausgeschaltet.
Nebelmaschine
Der Controller kann den Nebelausstoß einer Nebelmaschine per Tastendruck auslösen. Schließen Sie die
Nebelmaschine an die 5-polige DIN-Buchse FOGGER an.

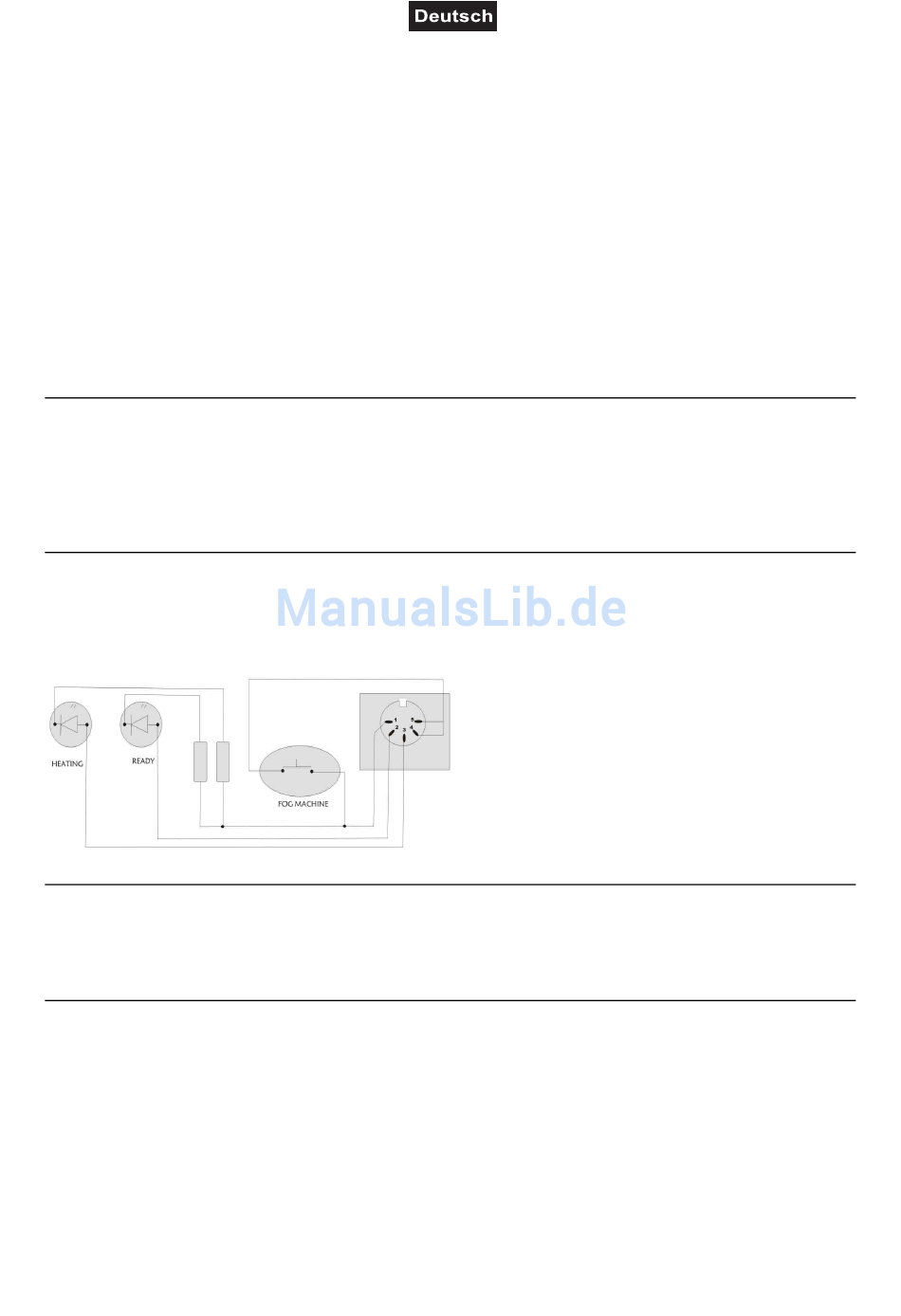

Belegung der DIN-Buchse:
MIDI-Steuerung
Zur Ansteuerung per MIDI kann ein MIDI-Controller an DMX Move Control 512den 5-poligen MIDI-Eingang
MIDI IN angeschlossen werden.
Netzanschluss
Verbinden Sie die Anschlussleitung des beiliegenden Netzteils mit der Netzanschlussbuchse und stecken
Sie das Netzteil in eine Steckdose ein. Trennen Sie immer die Verbindung zum Netz, wenn Sie die
Leitungen umstecken, das Gerät an einen anderen Platz stellen wollen oder bei längeren Betriebspausen.
Ω
-Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
10/40
00081310.DOCX, Version 1.0
