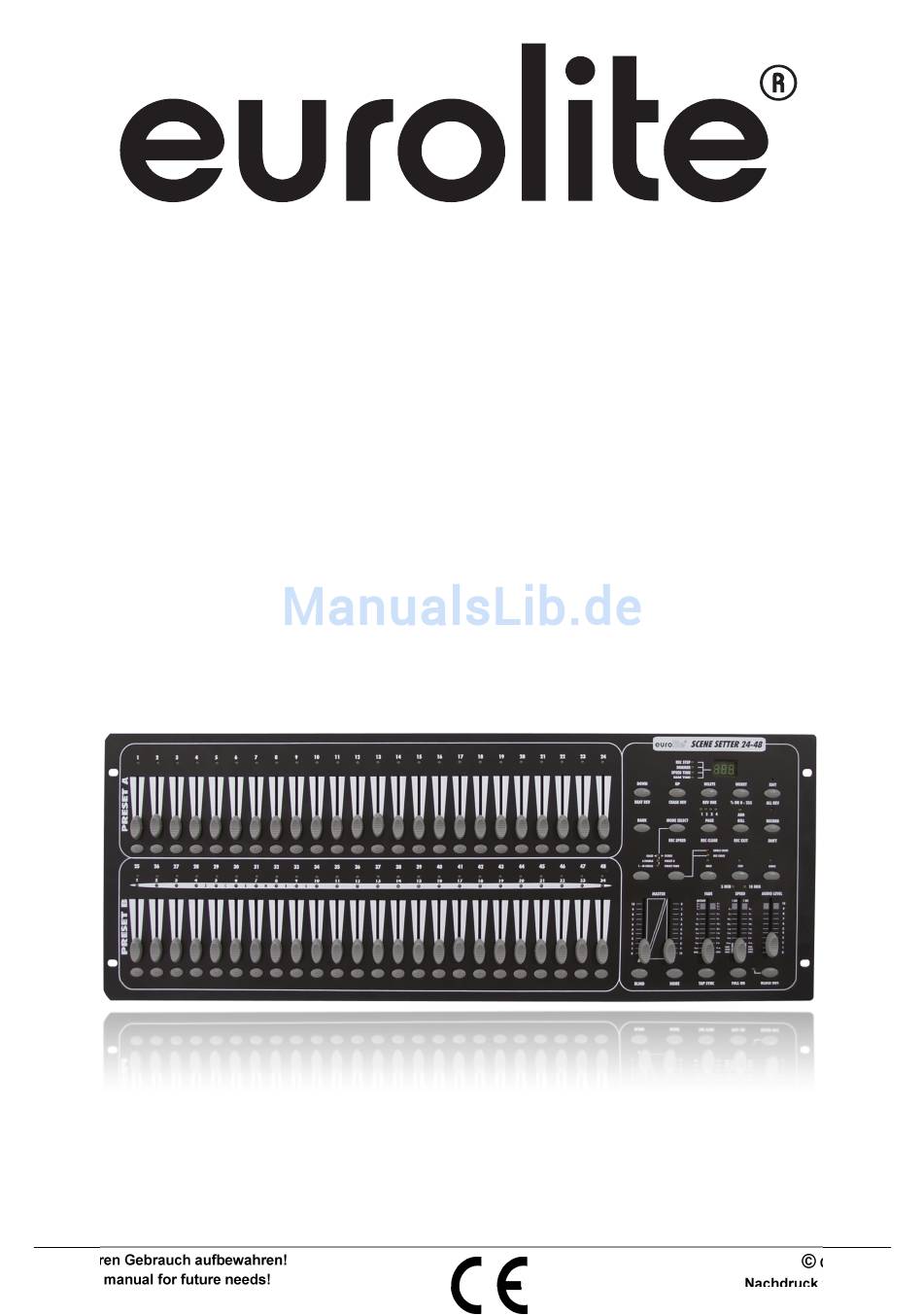

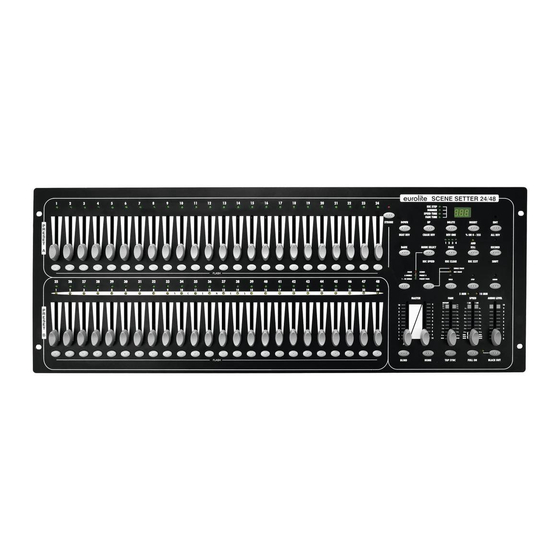

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL DMX SCENE SETTER 24/48 48-CHANNEL DMX CONTROLLER Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. EINFÜHRUNG ............................... 4 2. SICHERHEITSHINWEISE ..........................4 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 4. BEDIENELEMENTE UND ANSCHLÜSSE ....................6 5. INBETRIEBNAHME ............................9 Installation ..............................9 Musiksteuerung .............................. 9 DMX512-Anschluss ............................9 Fußschalter ..............................9 Netzanschluss ..............................9 6. BEDIENUNG ............................... 10 Programmiermodus entsperren ........................ - Seite 3 8. CLEANING AND MAINTENANCE ......................28 9. TECHNICAL SPECIFICATIONS ......................... 28 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/28 00079614.DOCX, Version 1.7...
-
Seite 4: Dmx Scene Setter 24/48 Dmx-Lichtsteuerpult
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE DMX Scene Setter 24/48 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Bestimmungsgemässe Verwendung
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse III. -
Seite 6: Bedienelemente Und Anschlüsse
4. BEDIENELEMENTE UND ANSCHLÜSSE 6/28 00079614.DOCX, Version 1.7... - Seite 7 Kontrollanzeigen PRESET A Kanalfader 1-24 Mit diesen Fadern können Sie den Ausgangspegel von Kanal 1-24 zwischen 0 und 100 % oder 0 und 255 einstellen. Flash-Tasten 1-24 Drücken Sie hier für maximalen Ausgangspegel. Kontrollanzeigen PRESET B Kontrollanzeigen SCENE Kanalfader 25-48 Mit diesen Fadern können Sie den Ausgangspegel von Kanal 13-24 zwischen 0 und 100 % oder 0 und 255 einstellen.
- Seite 8 23 Taste REC EXIT Zum Verlassen des Aufnahmemodus. Wenn die Kontrollanzeige ADD KILL leuchtet, ist der Kill-Modus aktiviert. Drücken Sie eine beliebige FLASH-Taste und alle Ausgänge außer diesem Kanal werden auf „0“ gesetzt. 24 Taste PAGE / REC CLEAR • Drücken Sie diese Taste, um das gewünschte Programm in der entsprechenden Page zu finden. •...
-
Seite 9: Inbetriebnahme
-Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt. Fußschalter Zur bequemen Fernsteuerung lässt sich ein Fußschalter (z. B. Artikel 70064490 EUROLITE Fußschalter) an die 6,3-mm-Klinkenbuchse REMOTE anschließen. Netzanschluss Verbinden Sie die Anschlussleitung des beiliegenden Netzteils mit der Netzanschlussbuchse und stecken Sie das Netzteil in eine Steckdose ein. -
Seite 10: Bedienung
6. BEDIENUNG Schalten Sie das Gerät mit dem rückseitigen Netzschalter ein. Programmiermodus entsperren Bevor Sie programmieren können, müssen Sie den Programmiermodus entsperren. Halten Sie die Taste RECORD. Drücken Sie im Bereich Preset A die Flash-Tasten 1, 6, 6, 8. Lassen Sie die Taste RECORD los. Die rote Kontrollanzeige oberhalb der Taste RECORD leuchtet und der Programmiermodus ist freigeschaltet. -
Seite 11: Chaser Abspeichern
Chaser abspeichern Mit dem Scene Setter können Sie bis zu 24 verschiedene Chaser im Bereich PRESET B einstellen (Page 1 und Page 2). Drücken Sie die Taste MODE SELECT, bis die Kontrollanzeige 1-48 SINGLE/PRESET PARK leuchtet. Schieben Sie den Fader MASTER A nach oben. Schieben Sie die Kanalfader auf die gewünschte Einstellung, um die erste Szene einzustellen. -
Seite 12: Speed-Bereich Umschalten
Speed-Bereich umschalten Der Fader SPEED kann von 5 Minuten auf 10 Minuten umgestellt werden. Halten Sie die Taste RECORD. Drücken Sie drei Mal die Taste FLASH Nummer 10 im Bereich PRESET A. Lassen Sie die Taste RECORD los. Die Kontrollanzeige 10MIN leuchtet und die rechte Skalierung ist aktiviert. Chaserrichtung umkehren Drücken Sie die Taste CHASE REV. -
Seite 13: Aufnahmespeicher Löschen
Aufnahmespeicher löschen Drücken und Halten Sie die Taste RECORD. Drücken Sie die Taste REC CLEAR und der Aufnahmespeicher ist gelöscht. Programmiermodus sperren Wenn Sie die Programme vor unerwünschtem Zugriff schützen möchten, können sie den Programmier- modus sperren. Halten Sie die Taste RECORD. Drücken Sie die Taste REC EXIT. -
Seite 14: Midi-Out-Modus
MIDI-Out-Modus Halten Sie die Taste RECORD. Drücken Sie drei Mal die FLASH-Taste Nummer 2 im Bereich PRESET A. Lassen Sie die Taste RECORD los. Auf dem Display erscheint „CH-0“ und der Scene Setter befindet sich im MIDI-Out-Modus. Wählen Sie den gewünschten MIDI-Kanal durch Drücken der entsprechenden FLASH-Taste im Bereich PRESET A aus. -
Seite 15: Problembehebung
7. PROBLEMBEHEBUNG PROBLEM URSACHE LÖSUNG Gerät lässt sich nicht anschalten. Die Anschlussleitung des Netzteils Überprüfen Sie die ist nicht angeschlossen. Anschlussleitung und eventuelle Verlängerungsleitungen. Auf dem Display erscheint LOP. Betriebsspannung zu niedrig. Überprüfen Sie die Anschlussleitung und eventuelle Verlängerungsleitungen. Szene lässt sich nicht Taste RECORD vergessen. -
Seite 16: Technische Daten
9. TECHNISCHE DATEN 70064545 EUROLITE DMX Scene Setter 24/48 Spannungsversorgung: 230 V AC, 50 Hz ~ über mitgeliefertes Netzteil (12 V DC, 500 mA) Gesamtanschlusswert: Anzahl Steuerkanäle: DMX512-Ausgang: 3-polige XLR-Einbaukupplung mit Polungsschalter Musiksteuerung: über eingebautes Mikrofon oder Line-Eingang Audio-Eingang: 0,1-1 V, Cinch Maße (LxBxH):...
