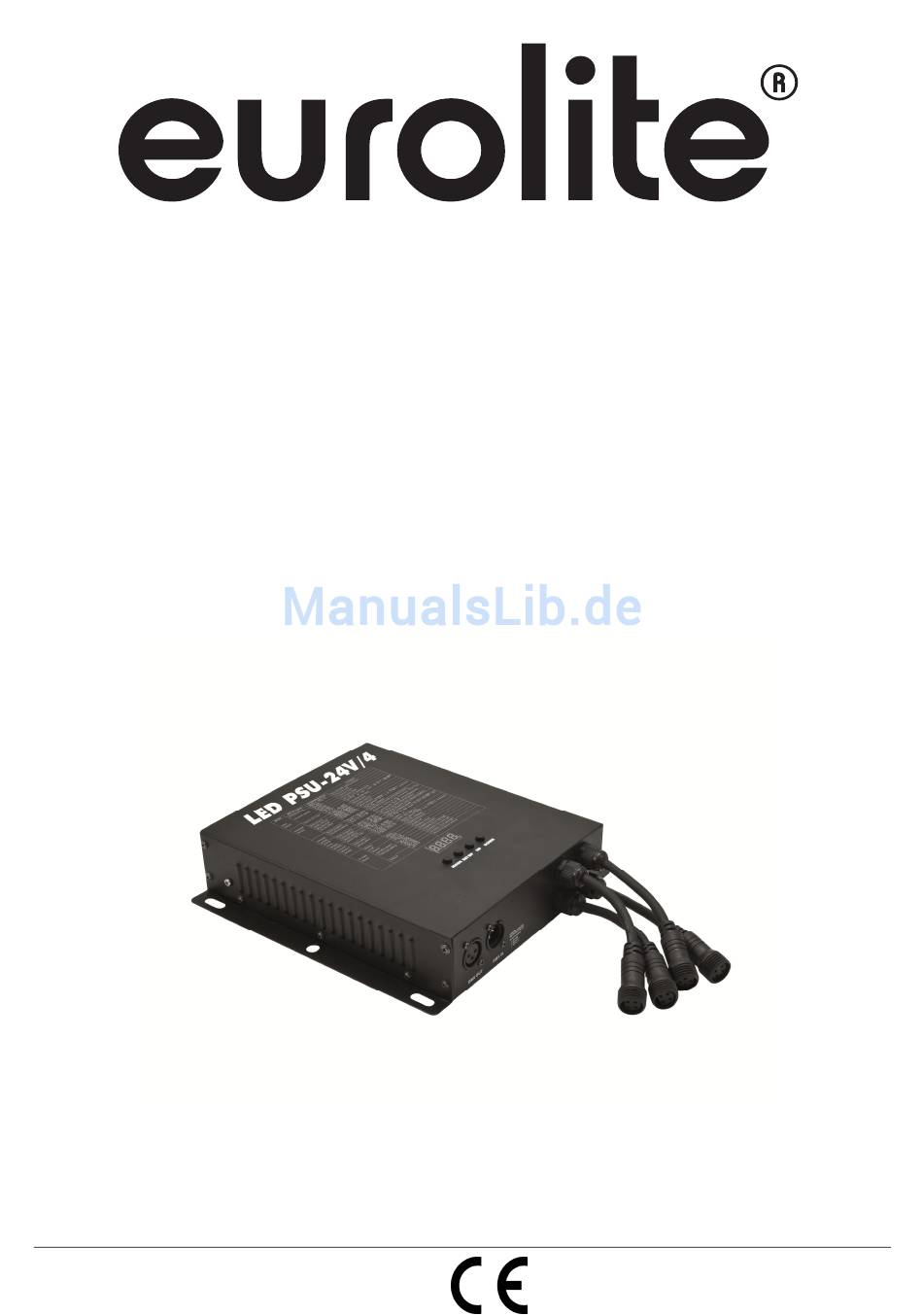

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PSU-24V/4 DC Controller for LED Pixel Tubes Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51928782, 51928790, 51928792, 51928793 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/31 00077886.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen LED-Controller von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemässe Verwendung
Der Controller dient zur komfortablen Steuerung und Spannungsversorgung von LED-Leuchtröhren der Reihe LED Pixel Tube von EUROLITE, die in verschiedenen Ausführungen als Zubehör erhältlich sind. Der Controller besitzt 3-polige DMX-Anschlüsse für den Anschluss an die DMX-Kette in Lichtanlagen und kann mit jeder Lichtsteuersoftware mit DMX512-Unterstützung betrieben werden. -
Seite 6: Gerätebeschreibung

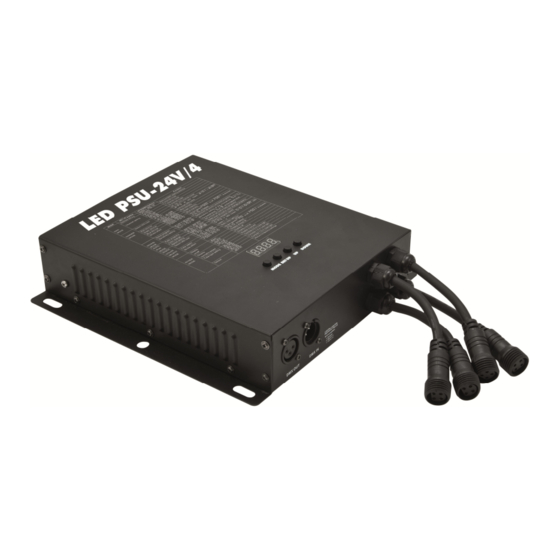

Controller für EUROLITE LED Pixel Tube 360° • Controller und Spannungsversorgungseinheit für 4 LED-Leuchtröhren • Geeignet für 51928790 EUROLITE LED Pixel Tube 360° klar 24V DC oder 51928791 EUROLITE LED Pixel Tube 360° matt 24V DC (nicht im Lieferumfang enthalten) •... - Seite 7 WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MASS AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Seite 8: Anschluss Ans Netz
Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Rückseite befindet ebenfalls sich eine Kaltgeräteeinbaubuchse (Power Out) Spannungsversorgung weiterer Geräte. Verbinden Sie den Ausgang mit dem Netzanschluss des nächsten Geräts alle Geräte angeschlossen sind. Passende Netzkabel Kaltgerätestecker Kaltgerätekupplung sind optional erhältlich... -
Seite 9: Ausgänge
Die Ausgänge befinden sich an der Seite des Geräts. Stecken Sie die Anschlussleitung der Verbraucher ein und fixieren Sie sie mit der Überwurfmutter. Der Controller ist geeignet für vier LED-Leuchtröhren: - 51928790 EUROLITE LED Pixel Tube 360° klar 1 m - 51928792 EUROLITE LED Pixel Tube 360° klar 0,5 m - 51928793 EUROLITE LED Pixel Tube 360°... -
Seite 10: Bedienung
BEDIENUNG Wenn Sie das Gerät an Spannungsversorgung angeschlossen haben, ist es betriebsbereit. Schalten Sie es mit dem Netzschalter ein. Das Gerät hat zwei Betriebsarten: es kann entweder im Standalone-Modus ohne externe Steuerung oder im DMX-Modus über einen DMX-Controller betrieben werden. Standalone-Betrieb Im Standalone-Betrieb lässt sich das Gerät ohne DMX-Controller einsetzen. -
Seite 11: Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED PSU-24V/4 DC befindet sich eine XLR-Einbaubuchse und ein XLR- Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. -
Seite 12: Dmx-Protokoll
Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die LED PSU 24V/4 DC über Ihren Controller ansteuern. Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften. Bitte beachten Sie: Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX512-Daten empfangen werden oder nicht. Werden keine Daten empfangen, blinkt das Display. - Seite 13 0-255 32-42 Farbwechsel 4 (zunehmend) 43-52 Farbwechsel 5 53-63 Farbwechsel 6 64-74 Farbwechsel 7 75-84 Farbwechsel 8 85-95 Farbwechsel 9 96-106 Farbwechsel 10 107-117 Farbwechsel 11 118-127 Farbwechsel 12 128-138 Farbwechsel 13 Dimmer 139-148 Farbwechsel 14 0-255 149-159 Farbwechsel 15 zunehmend 160-170 Farbwechsel 16...
-
Seite 14: Kanal-Modus
160-170 Sound Modus 16 171-180 Sound Modus 17 181-191 Sound Modus 18 192-202 Sound Modus 19 203-212 Sound Modus 20 213-223 Sound Modus 21 224-234 Sound Modus 22 235-244 Sound Modus 23 245-255 Sound Modus 24 Hinweise Kanal 3 - Wenn die Werte 000 - 051 ausgewählt sind, können Sie unter Kanal 5 bis Kanal 7 den R/G/B Dimmer einstellen;... -
Seite 15: Kanal-Modus (84 Kanäle Für Röhrentyp 0,5 M)
16-Kanal-Modus (84 Kanäle für Röhrentyp 0,5 m) Kanal DMX-Wert Funktion 000-255 ROT Pixel 1 von LED Tube 1 000-255 GRÜN Pixel 1 von LED Tube 1 000-255 BLAU Pixel 1 von LED Tube 1 000-255 ROT Pixel 2 von LED Tube 1 000-255 GRÜN Pixel 2 von LED Tube 1 000-255... -
Seite 16: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 17: Technische Daten
Best.-Nr. 51860160 EUROLITE DMX LED Operator 1 Best.-Nr. 70064501 EUROLITE DMX LED Operator 4 Best.-Nr. 70064504 EUROLITE DMX LED Operator IR2DMX + IR-FB Best.-Nr. 70064512 EUROLITE TH-50S Theaterhaken, schwarz Best.-Nr. 58000651 Saveking Sicherungsseil 3x600 schwarz Best.-Nr. 58010252 SOMMER BXX-30 Binary 234 XLR/XLR Best.-Nr. -
Seite 18: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED controller. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 19 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Seite 20: Operating Determinations
OPERATING DETERMINATIONS The controller serves for convenient control and power supply of LED light tubes from the EUROLITE range LED Pixel Tube which are available as accessories in different versions. The controller has 3-pin DMX connectors for connection to a DMX network in lighting installations and may be operated with any lighting control software supporting the DMX512 protocol. -
Seite 21: Description Of The Device
• Suitable for 51928790 EUROLITE LED PIXEL Tube 360° clear 1 m, 51928792 EUROLITE LED Pixel Tube 360° clear 0.5 m or 51928793 EUROLITE LED Pixel Tube 360° clear 1.5 m (not included in the delivery) • Functions: Static colors, RGBW color blend, internal programs, dimmer, strobe, sound-control, sensitivity adjustable •... -
Seite 22: Danger Of Fire
but instead use a professional structural rigger. Improper installation can result in bodily injury and or damage to property. The device has to be installed out of the reach of people. If the device shall be lowered from the ceiling or high joists, professional trussing systems have to be used. The device must never be fixed swinging freely in the room. -
Seite 23: Dmx512 Control
The occupation of the connection cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. -
Seite 24: Outputs
The output sockets are located on the side panel. Connect your loads via the output sockets. The controller is suitable for four LED light tubes: - 51928790 EUROLITE LED Pixel Tube 360° clear 1 m, - 51928792 EUROLITE LED Pixel Tube 360° clear 0.5 m or - 51928793 EUROLITE LED Pixel Tube 360° clear 1.5 m. OPERATION After connecting the device to the mains, it starts running. -
Seite 25: Dmx Mode
DMX mode CH5 is 5-channel mode; CH7 is 7-channel mode; CH14 is 14-channel mode; CH16 has 3 different channel modes. The 84-channel mode controls the 0.5 meter light tube; the 192-channel mode controls the 1 meter light tube; the 312-channel mode controls the 1.5 meter light tube. Please note: The controller can be operated with any lighting control software supporting the DMX512 protocol. -
Seite 26: Master/Slave Operation
Master/Slave operation The master/slave operation enables that several devices can be synchronized and controlled by one master device. On the rear panel of the LED PSU 24V/4 DC you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices. Choose the device which is to control the effects. - Seite 27 7-channel mode FUNCTION VALUE Green Blue Dimmer 0-255 0-255 0-255 0-255 No function (0-51) increasing increasing increasing 0-27 0-31 BLACK function 32-63 64-95 Green 28-255 Static color 96-127 Blue Flash selection 128-159 Yellow (52-102) increasing 160-191 Purple 192-223 Cyan 224-255 White 0-10 Color change 1...
- Seite 28 203-212 Color fade 20 213-223 Color fade 21 224-234 Color fade 22 235-244 Color fade 23 245-255 Color fade 24 0-10 Sound mode 1 11-20 Sound mode 2 21-31 Sound mode 3 32-42 Sound mode 4 43-52 Sound mode 5 Sensitivity 53-63 Sound mode 6...
- Seite 29 000-255 RED 4 000-255 GREEN 4 000-255 BLUE 4 16-Channel mode ( 84 channels for tube type 0.5 m) Channel Value Function 000-255 RED Pixel 1 of LED tube 1 000-255 GREEN Pixel 1 of LED tube 1 000-255 BLUE Pixel 1 of LED tube 1 000-255 RED Pixel 2 of LED tube 1 000-255...
-
Seite 30: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Seite 31: Technical Specifications
0.5 kg 0.7 kg Accessories: EUROLITE LED PSU-24V/4 DC LED Tube 360° No. 51928782 EUROLITE LED PSU-24V/10 DC LED Tube 360° No. 51928780 Extension cord for PSI-1, 10m, No. 51930446 Extension cord for PSI-1, 5m, No. 51930447 Extension cord for PSI-1, 2m, No.
