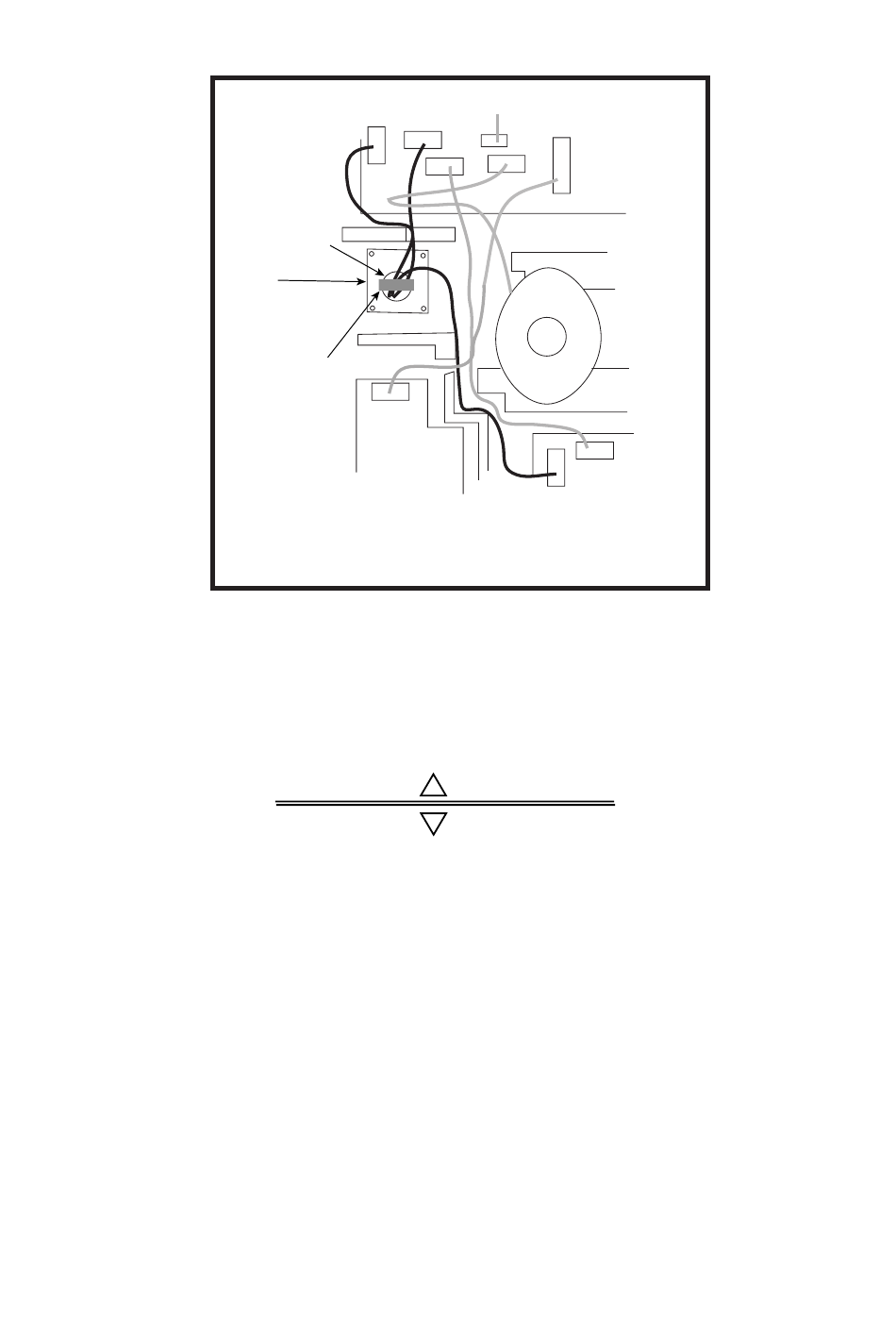

10. Bündeln Sie die Kabel mit dem EMI-Kern (mitgeliefert) gemäß der folgenden Abbildung.
Kabel-
klemmplatte
11. Bringen Sie die Abschirmung wieder an. Das Kabel darf nicht gequetscht werden.
12. Bringen Sie die Radom-Abdeckung an. Die Dreiecksmarkierung auf ihr muss an der
Dreiecksmarkierung auf der Radom-Basis ausgerichtet sein.
13. Drehen Sie die Montagebolzen des Radom nur leicht fest. Sie werden erst nach
Überprüfung der Heizspannung des Magnetrons festgezogen.
J801
Kabel-
durchführung
EMI-Kern
E04SS251512
(Über der Kabel-
J1
klemmplatte)
PTU-9335
Positionierung der Radom-Abdeckung
J802
J805
J804
J803
Motor
J613
J611
EMI-Kern
Radom-Abdeckung
Radom-Basis
1-15
MD-9208
J806
IF9214A
IF9214
