Antennengehäuse Befestigen - Furuno NAVnet VX2 1824C Installationshandbuch

Radar
Inhaltsverzeichnis

Werbung

3. Führen Sie vier Sechskantbolzen (M12x60, im Lieferumfang enthalten) und
Dichtungsunterlegscheiben (Ô30, im Lieferumfang enthalten) von oben in das
Antennengehäuse ein, wie unten gezeigt.
4. Drehen Sie die Unterlegscheiben (M12, im Lieferumfang enthalten), die Federscheiben
(M12, im Lieferumfang enthalten) und die Muttern (M12, im Lieferumfang enthalten) auf
die Sechskantbolzen. Ziehen Sie die Muttern fest. Ziehen Sie nicht die Sechskantbolzen
selbst fest, da dies die Dichtungsunterlegscheiben beschädigen könnte.
5. Bestreichen Sie die Unterlegscheiben, die Federscheiben, die Muttern und die äußeren
Flächen der Bolzen mit einem korrosionsbeständigen Dichtungsmittel.
6. Bereiten Sie den Erdungspunkt auf der Montageplattform mittels eines Bolzens M6x26,
einer Mutter und einer Unterlegscheibe vor (innerhalb von 300 mm der Erdung an der
Antenneneinheit).
7. Verlegen Sie den Erdungsdraht (RW-4747, 340 mm, im Lieferumfang enthalten)
zwischen dem Erdungspunkt und der Erdung.

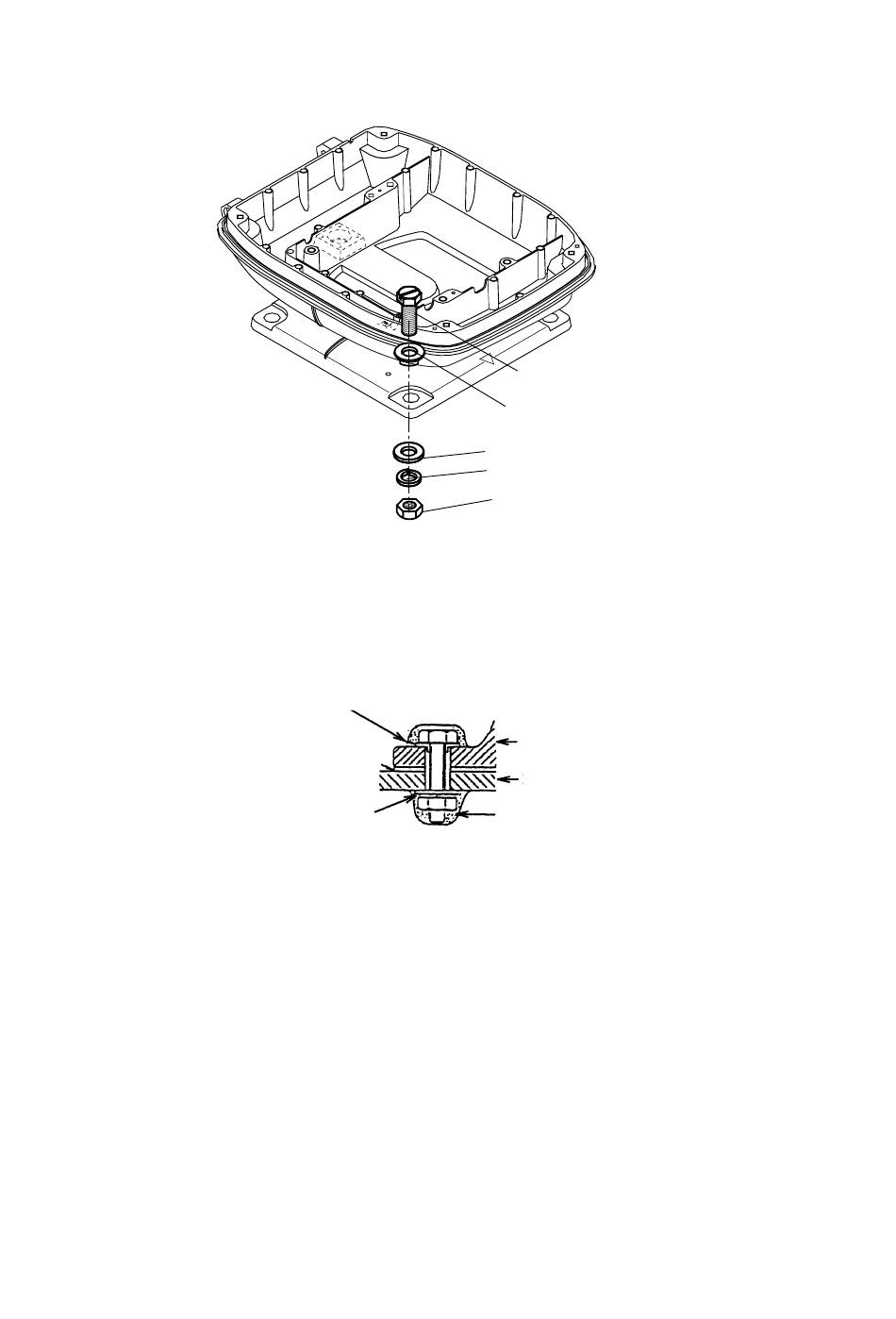

Antennengehäuse befestigen
Dichtungsunterlegscheibe
Gummimatte
Unterlegscheibe
Antenneneinheit an der Montageplattform befestigen
Sechskantschraube
Dichtungsunterlegscheibe
Unterlegscheibe
Federscheibe
Mutter
Antenneneinheit
Montageplattform
Silikondichtungsmittel
1-20
