2.4 Anschluss des Netzteils (MODELL 1954C/1964C)
2.4.1 Netzteil PSU-005 (MODELL 1954C)
1. Lösen Sie drei Schrauben M4, um die Kabelklemme zu entfernen.
2. Lösen Sie sechs Schrauben M4, um die Abdeckung zu entfernen.
3. Schließen Sie den VL-Anschluss des Netzkabels VL3P-VV-S2X2C-AA050 (als
Installationsmaterial mitgeliefert) an J1 an der Netzplatine an.
4. Schließen Sie die VH- und NH-Anschlüsse des Kabels MJ-B24LPF0009-050 (als
Installationsmaterial mitgeliefert) an den folgenden Punkten an: VH9, J3; VH4, J4,
NH13, J5.
Erdungsanschluss
(Flügelschraube)
Schlitz (klein)
5. Führen Sie zwei Kabel in die entsprechenden Schlitze ein, wie in der vorherigen
Abbildung gezeigt.
Als Zugentlastung für das Kabel MJ-B24LPF0009-050 befestigen Sie an der oben
angegebenen Stelle einen Kabelbinder (nicht im Lieferumfang enthalten).
6. Bringen Sie die (in Schritt 2 entfernte) Abdeckung wieder an.
7. Bringen Sie die Kabelklemme wieder an.
8. Schließen Sie das Antennenkabel an den Anschluss ANT des Netzteils an.
9. Verbinden Sie Erdung und Schiffserdung mittels eines Erdungskabels (nicht im
Lieferumfang enthalten, IV-2sq).
POWER Board
19P1006
J4
J5
V
J3
H
N
V
4
H
H
13
9
J1
VL-3
VL3P-VV-S2X
MJ-B24
2C-AA050
LPF0009-050
Kabel
Kabel
(zu 12 - 24 V
(zum Sichtgerät)
Gleichspannung)

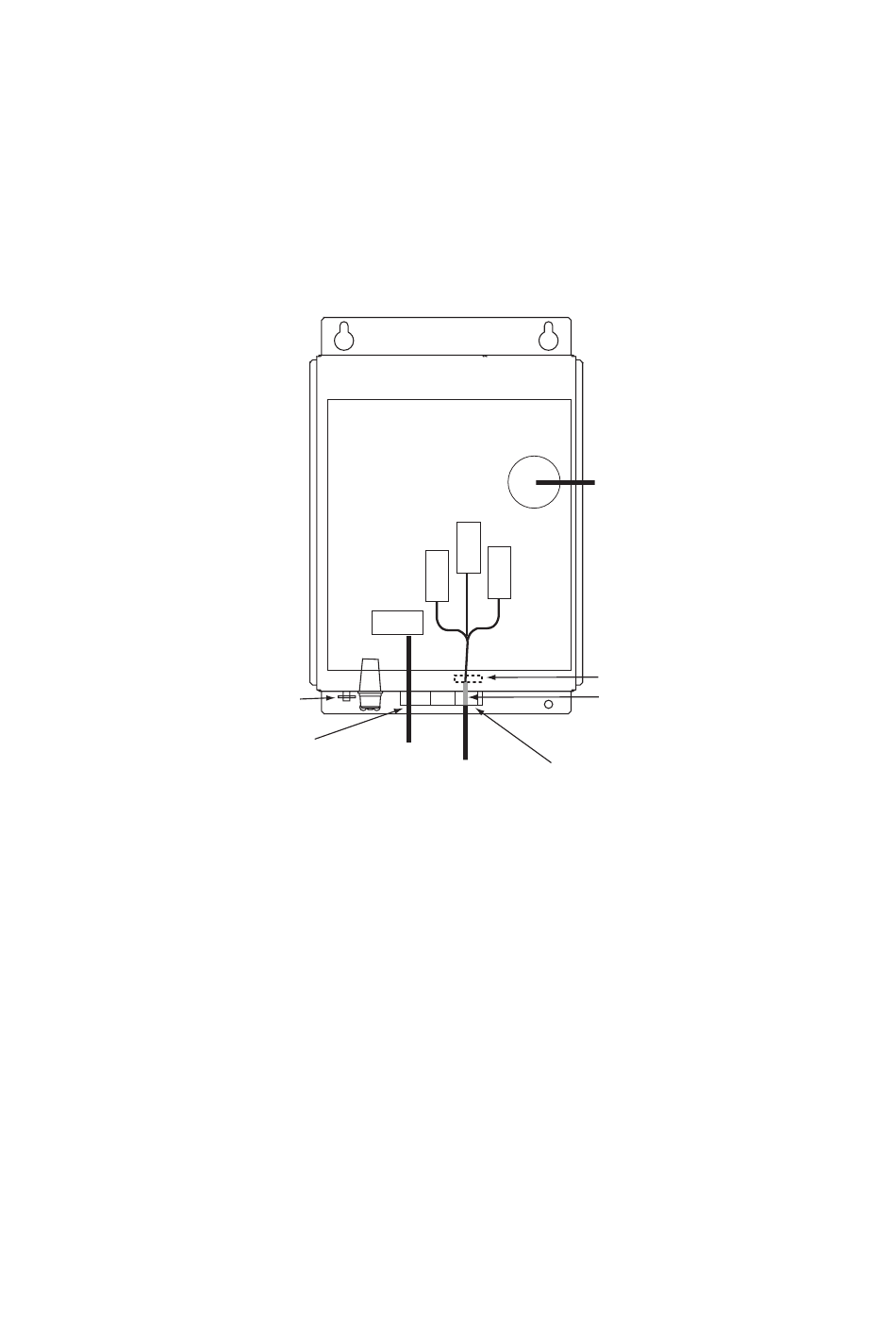

Netzteil, Abdeckung entfernt
2-6
ANT (J8)
Antennenkabel
(zur Antenneneinheit)
Kabelbinder
(bei Bedarf)
Abschirmung
Schlitz
(groß)
