1
MJ-A3SPF0018-050ZC,5m,φ10
12-24 VDC
A
DPYC-1.5 *1
100/110/220/230 VAC
1φ,50/60 Hz
*1
VGAモニター
VGA MONITOR CABLE
VGA MONITOR
副指示器
REMOTE DISPLAY
*1
ビデオI/F
COAXIAL CABLE
VIDEO INTERFACE
(NTSC/PAL)
GPS受信機
GPS RECEIVER
GP-310B/320B
B
航法・レーダー
NAV/RADAR
国際船舶自動識別装置
AIS TRANSPONDER FA-150
AIS INTERFACE IF-1500 AIS
ADコンバータ
GYRO
A-D CONVERTER
AD-100
選択
ヘディングセンサ
HEADING SENSOR
SELECT
PG-1000
C
魚群探知機・PC
ECHO SOUNDER
PC(RS232C)
外部ブザー
EXT. BUZZER
OP03-136
外部装置
EXT. EQUIP.
GP-1700/C
ETR-6/10N
HUB
D
注 記
*１）造船所手配
*２）オプション
*３）コネクタは工場にて取付済み。
*４）シールドは両ユニット側で完全に接地すること。
*５）副指示器として使用する場合は、指示部の内部設定を変更する。
NOTE
*1. SHIPYARD SUPPLY
*2. OPTION
*3. CONNECTOR PLUG FITTED AT FACTORY.
*4. SHIELD SHOULD BE EFFECTIVELY GROUNDED AT BOTH UNIT ENDS.
*5. CHANGE SETTING IN THE DISPLAY UNIT FOR USING AS A REMOTE DISPLAY.
2
3
指 示 部
RDP-149
FUSE
*3
7 A: 24 VDC
MJ-A3SPF
J1351
15 A: 12 VDC
シロ WHT
1
(+)
クロ BLK
2
(-)
3
GND
1
2
5
6
(+)(-)
整流器
RECTIFIER
19S1004,0.5m
RU-3423
*2
OP03-174,MAX.30m
GND
*1
IV-2sq.
19S1021,0.5m
D-SUB 15P
*3
DATA1
MJ-A7SPF
J1356
1
TD1-A
RCA JACK
2
TD1-B
3
RD1-A
4
RD1-B
5
+12V
10m
6
GND
7
SHIELD
MJ-A6SPF0009-100C,10m
*3
DATA2
MJ-A6SPF0003-050C,5m
MJ-A6SPF
J1355
MJ-A6SPF0012-050C,5m(6P-6P),φ6
シロ
WHT
1
TD2-A
クロ
BLK
2
TD2-B
キ
YEL
3
RD2-A
ﾐﾄﾞﾘ
GRN
4
RD2-B
5
NC
6
SHIELD
*3
DATA3
MJ-A6SPF0009-100C,10m,φ6
MJ-A6SPF
MJ-A6SPF0003-050C,5m,φ6
シロ
WHT
1
DATA-H/HDG-H
クロ
BLK
2
DATA-C/HDG-C
キ
YEL
3
CLK-H
ﾐﾄﾞﾘ
GRN
4
CLK-C
MJ-A6SPF0007,10m,φ6
5
NC
6
SHIELD
*3
DATA4
MJ-A7SPF
J1353
MJ-A7SPF0007,5m,φ7
シロ
WHT
1
TD_DT
アオ
BLU
2
RD_DT
キ
YEL
3
RD3-A
ﾐﾄﾞﾘ
GRN
4
RD3-B
アカ
RED
アカ
RED
5
+12V
クロ BLK
クロ
BLK
6
EXT.BUZZ
7
SHIELD/GND
*3
NETWORK
MJ-A6SPF
MJ-A6SPF0014-030C,φ6
1
E_TD_P
MAX.30m
2
E_TD_N
3
E_RD_P
4
E_RD_N
*1
MJ-A6SRMD/TM11AP8
MJ-A6SPF0014-030C,
5
NC
(19S1005),0.5m
φ6 MAX.30m
6
SHIELD
4
DISPLAY UNIT
（21C+2C2V,MAX.30m)
DJ1
*3
+12V
10
+12V
11
J110(XH10P)
GND
20
1
SIG-R
14
-12V
2
GND
-12V
15
3
SIG-G
TX_TRIG
2
4
GND
P/L A
8
5
SIG-B
P/L B
7
6
GND
7
E_HSYNC_N
8
GND
9
E_VSYNC_N
BEARING
9
10 GND
MOTOR(+)
1
J109(XH8P)
HD SIG.
17
1
GND
MOTOR(-)
5
2
TRU_HD
3
GND
4
DP_BP
TUNE_IND.
18
5
GND
MOTOR (-)
22
6
PR_TRIG
7
GND
MOTOR (+)
19
8
OP_VIDEO
MBS_L
3
SPU
19P1001
MOTOR (+)
4
GND
24
J701(VH2P)
1
VIN
2
AGND
GND
21
PIP
19P1004
VIDEO
16
TUNE_CONT
6
SPARE
13
SPARE
12
EXT_TRIG
23
J1354
副指示器用
(RS-232C)
NMEA0183
HD SIG.
BEARING
EXT_TRIG
J1352
GND
*1
IV-2sq.
DRAWN
E.MIYOSHI
Jan. 27,'06
CHECKED
TAKAHASHI.T
APPROVED
Y. Hatai
SCALE
MASS
DWG.No.
C3545-C01- F
5
空中線部
ANTENNA UNIT
RSB-0070 (24rpm)
MJ-B24LPF0005,10/15/20/30m,φ11
*3
J821(VH9P)
キ(太)
YEL[B]
1
クロ(太)
BLK[B]
2
アカ(太)
RED[B]
3
シロ(太)
WHT[B]
4
チャ(太)
BRN[B]
5
チャ
BRN
6
アオ
BLU
7
ミドリ
GRN
8
9
J823(VH4P)
シロ
WHT
1
アオ(太)
BLU[B]
2
クロ
BLK
3
ﾑﾗｻｷ(太)
PPL[B]
4
J824(NH13P)
ｼﾛ/ﾁｬ
WHT/BRN
1
ﾑﾗｻｷ
PPL
2
3
ｼﾛ/ｱｶ
WHT/RED
4
アカ
RED
5
ダイ
ORG
6
7
ｼﾛ/ﾀﾞｲ
WHT/ORG
8
9
10
11
ドウジク
2C-2V COAX.
12
キ
YEL
13
J822(NH13P)
ﾐﾄﾞﾘ(太)
GRN[B]
1
ダイ(太)
ORG[B]
2
*4
03P9249
*4
FOR REMOTE DISPLAY
*5
*2
*3
DJ1
MJ-B24LPF0008,10/20/30m,φ11.4
MJ-A10SPF
*3
17
クロ
BLK
GND
20
キ
YEL
シロ
9
WHT
ハイ
GND
24
GRY
アカ
RED
23
GND
21
ドウジク
2C-2V COAX.
VIDEO
16
TYPE
MODEL 1934C/1944C
名 称

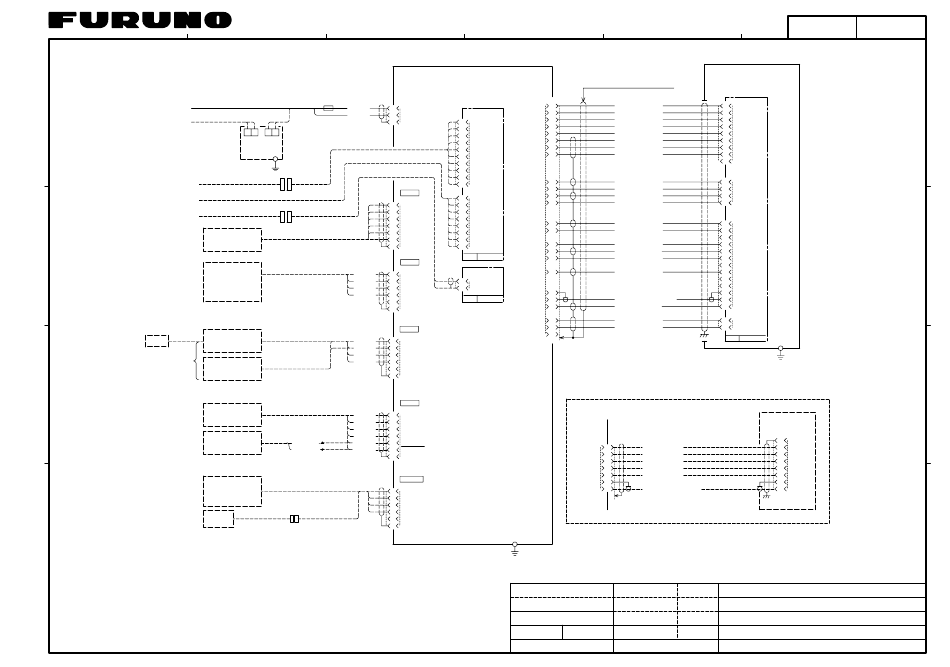

船舶用レーダー
相互結線図
NAME
MARINE RADAR
kg
INTERCONNECTION DIAGRAM
FURUNO ELECTRIC CO., LTD.
S-2
6
RW-4747
レーダー
RADAR
(NH8P)
1
GND
2
HD
3
GND
4
BP
5
GND
6
TRIG
7
GND
8
VIDEO
