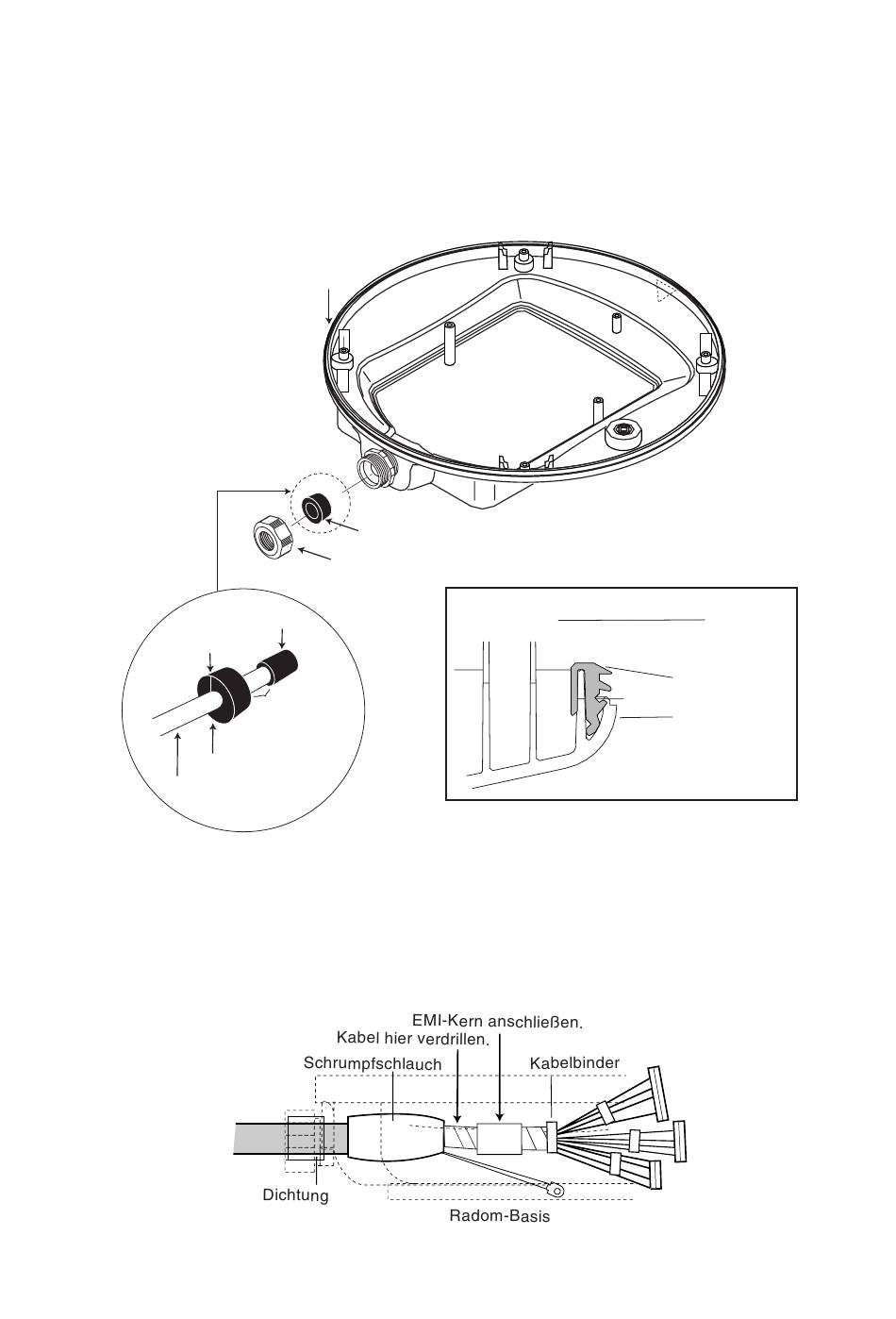

7. Führen Sie das Antennenkabel mit Stecker durch Kabelflansch, Dichtung und
Kabeldurchführung der Antenneneinheit, und ziehen Sie den Kabelflansch fest.
Hinweis 1: Achten Sie darauf, dass der Schrumpfschlauch am Antennenkabel die
Dichtung nicht berührt.
Hinweis 2: Drücken Sie die Dichtung beim Einführen in die Kabeldurchführung fest
zusammen. Kontrollieren Sie nach dem Einführen in die Kabeldurchführung,
ob der Schlitz in der Dichtung vollständig geschlossen ist.
Schrumpfschlauch
Dichtung fest
schließen.
Dichtung
Antennenkabel
8. Verdrillen Sie die Antennenanschlusskabel an der Stelle zwischen Schrumpfschlauch
und Kabelbinder, und schließen Sie dann den EMI-Kern (mitgeliefert) an die Kabel an
(siehe unten). Verschieben Sie nach seinem Anschluss den EMI-Kern leicht, um
sicherzustellen, dass kein Kabel gequetscht wird.
Gummidichtung
Dichtung
Kabelflansch
Schrumpf-
schlauch darf
Dichtung nicht
berühren.
Antenneneinheit, Innenansicht
Position des EMI-Kerns
Schnittdarstellung
1-8
Gummidichtung
Montagebasis
