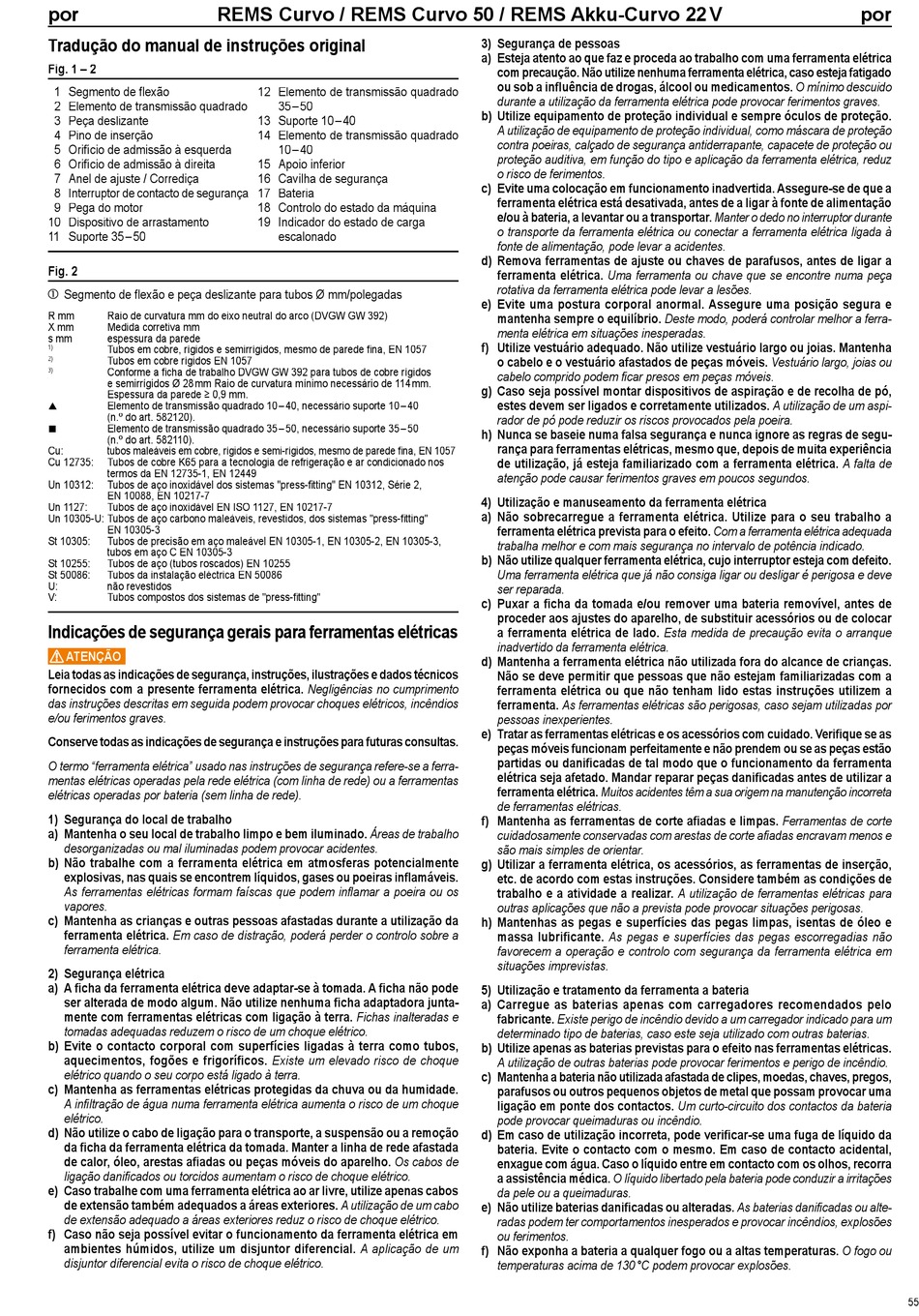

por REMS Curvo / REMS Curvo 50 / REMS Akku-Curvo 22 V
Tradução do manual de instruções original
Fig. 1 – 2
1 Segmento de fl exão
2 Elemento de transmissão quadrado
3 Peça deslizante
4 Pino de inserção
5 Orifício de admissão à esquerda
6 Orifício de admissão à direita
7 Anel de ajuste / Corrediça
8 Interruptor de contacto de segurança
9 Pega do motor
10 Dispositivo de arrastamento
11 Suporte 35 – 50
Fig. 2
Segmento de fl exão e peça deslizante para tubos Ø mm/polegadas
R mm Raio de curvatura mm do eixo neutral do arco (DVGW GW 392)
X mm Medida corretiva mm
s mm espessura da parede
Tubos em cobre, rígidos e semirrígidos, mesmo de parede fi na, EN 1057
1)
Tubos em cobre rígidos EN 1057
2)
Conforme a fi cha de trabalho DVGW GW 392 para tubos de cobre rígidos
3)
e semirrígidos Ø 28 mm Raio de curvatura mínimo necessário de 114 mm.
Espessura da parede ≥ 0,9 mm.
Elemento de transmissão quadrado 10 – 40, necessário suporte 10 – 40

(n.º do art. 582120).
Elemento de transmissão quadrado 35 – 50, necessário suporte 35 – 50

(n.º do art. 582110).
Cu: tubos maleáveis em cobre, rígidos e semi-rígidos, mesmo de parede fi na, EN 1057
Cu 12735: Tubos de cobre K65 para a tecnologia de refrigeração e ar condicionado nos
termos da EN 12735-1, EN 12449
Un 10312: Tubos de aço inoxidável dos sistemas "press-fi tting" EN 10312, Série 2,
EN 10088, EN 10217-7
Un 1127: Tubos de aço inoxidável EN ISO 1127, EN 10217-7
Un 10305-U: Tubos de aço carbono maleáveis, revestidos, dos sistemas "press-fi tting"
EN 10305-3
St 10305: Tubos de precisão em aço maleável EN 10305-1, EN 10305-2, EN 10305-3,
tubos em aço C EN 10305-3
St 10255: Tubos de aço (tubos roscados) EN 10255
St 50086: Tubos da instalação eléctrica EN 50086
U: não revestidos
V: Tubos compostos dos sistemas de "press-fi tting"
Indicações de segurança gerais para ferramentas elétricas
ATENÇÃO ATENÇÃO
Leia todas as indicações de segurança, instruções, ilustrações e dados técnicos
fornecidos com a presente ferramenta elétrica. Negligências no cumprimento
das instruções descritas em seguida podem provocar choques elétricos, incêndios
e/ou ferimentos graves.
Conserve todas as indicações de segurança e instruções para futuras consultas.
O termo "ferramenta elétrica" usado nas instruções de segurança refere-se a ferra-
mentas elétricas operadas pela rede elétrica (com linha de rede) ou a ferramentas
elétricas operadas por bateria (sem linha de rede).
1) Segurança do local de trabalho
a) Mantenha o seu local de trabalho limpo e bem iluminado. Áreas de trabalho
desorganizadas ou mal iluminadas podem provocar acidentes.
b) Não trabalhe com a ferramenta elétrica em atmosferas potencialmente
explosivas, nas quais se encontrem líquidos, gases ou poeiras infl amáveis.
As ferramentas elétricas formam faíscas que podem infl amar a poeira ou os
vapores.
c) Mantenha as crianças e outras pessoas afastadas durante a utilização da
ferramenta elétrica. Em caso de distração, poderá perder o controlo sobre a
ferramenta elétrica.
2) Segurança elétrica
a) A fi cha da ferramenta elétrica deve adaptar-se à tomada. A fi cha não pode
ser alterada de modo algum. Não utilize nenhuma fi cha adaptadora junta-
mente com ferramentas elétricas com ligação à terra. Fichas inalteradas e
tomadas adequadas reduzem o risco de um choque elétrico.
b) Evite o contacto corporal com superfícies ligadas à terra como tubos,
aquecimentos, fogões e frigorífi cos. Existe um elevado risco de choque
elétrico quando o seu corpo está ligado à terra.
c) Mantenha as ferramentas elétricas protegidas da chuva ou da humidade.
A infi ltração de água numa ferramenta elétrica aumenta o risco de um choque
elétrico.
d) Não utilize o cabo de ligação para o transporte, a suspensão ou a remoção
da fi cha da ferramenta elétrica da tomada. Manter a linha de rede afastada
de calor, óleo, arestas afi adas ou peças móveis do aparelho. Os cabos de
ligação danifi cados ou torcidos aumentam o risco de choque elétrico.
e) Caso trabalhe com uma ferramenta elétrica ao ar livre, utilize apenas cabos
de extensão também adequados a áreas exteriores. A utilização de um cabo
de extensão adequado a áreas exteriores reduz o risco de choque elétrico.
f) Caso não seja possível evitar o funcionamento da ferramenta elétrica em
ambientes húmidos, utilize um disjuntor diferencial. A aplicação de um
disjuntor diferencial evita o risco de choque elétrico.
12 Elemento de transmissão quadrado
35 – 50
13 Suporte 10 – 40
14 Elemento de transmissão quadrado
10 – 40
15 Apoio inferior
16 Cavilha de segurança
17 Bateria
18 Controlo do estado da máquina
19 Indicador do estado de carga
escalonado
3) Segurança de pessoas
a) Esteja atento ao que faz e proceda ao trabalho com uma ferramenta elétrica
com precaução. Não utilize nenhuma ferramenta elétrica, caso esteja fatigado
ou sob a infl uência de drogas, álcool ou medicamentos. O mínimo descuido
durante a utilização da ferramenta elétrica pode provocar ferimentos graves.
b) Utilize equipamento de proteção individual e sempre óculos de proteção.
A utilização de equipamento de proteção individual, como máscara de proteção
contra poeiras, calçado de segurança antiderrapante, capacete de proteção ou
proteção auditiva, em função do tipo e aplicação da ferramenta elétrica, reduz
o risco de ferimentos.
c) Evite uma colocação em funcionamento inadvertida. Assegure-se de que a
ferramenta elétrica está desativada, antes de a ligar à fonte de alimentação
e/ou à bateria, a levantar ou a transportar. Manter o dedo no interruptor durante
o transporte da ferramenta elétrica ou conectar a ferramenta elétrica ligada à
fonte de alimentação, pode levar a acidentes.
d) Remova ferramentas de ajuste ou chaves de parafusos, antes de ligar a
ferramenta elétrica. Uma ferramenta ou chave que se encontre numa peça
rotativa da ferramenta elétrica pode levar a lesões.
e) Evite uma postura corporal anormal. Assegure uma posição segura e
mantenha sempre o equilíbrio. Deste modo, poderá controlar melhor a ferra-
menta elétrica em situações inesperadas.
f) Utilize vestuário adequado. Não utilize vestuário largo ou joias. Mantenha
o cabelo e o vestuário afastados de peças móveis. Vestuário largo, joias ou
cabelo comprido podem fi car presos em peças móveis.
g) Caso seja possível montar dispositivos de aspiração e de recolha de pó,
estes devem ser ligados e corretamente utilizados. A utilização de um aspi-
rador de pó pode reduzir os riscos provocados pela poeira.
h) Nunca se baseie numa falsa segurança e nunca ignore as regras de segu-
rança para ferramentas elétricas, mesmo que, depois de muita experiência
de utilização, já esteja familiarizado com a ferramenta elétrica. A falta de
atenção pode causar ferimentos graves em poucos segundos.
4) Utilização e manuseamento da ferramenta elétrica
a) Não sobrecarregue a ferramenta elétrica. Utilize para o seu trabalho a
ferramenta elétrica prevista para o efeito. Com a ferramenta elétrica adequada
trabalha melhor e com mais segurança no intervalo de potência indicado.
b) Não utilize qualquer ferramenta elétrica, cujo interruptor esteja com defeito.
Uma ferramenta elétrica que já não consiga ligar ou desligar é perigosa e deve
ser reparada.
c) Puxar a fi cha da tomada e/ou remover uma bateria removível, antes de
proceder aos ajustes do aparelho, de substituir acessórios ou de colocar
a ferramenta elétrica de lado. Esta medida de precaução evita o arranque
inadvertido da ferramenta elétrica.
d) Mantenha a ferramenta elétrica não utilizada fora do alcance de crianças.
Não se deve permitir que pessoas que não estejam familiarizadas com a
ferramenta elétrica ou que não tenham lido estas instruções utilizem a
ferramenta. As ferramentas elétricas são perigosas, caso sejam utilizadas por
pessoas inexperientes.
e) Tratar as ferramentas elétricas e os acessórios com cuidado. Verifi que se as
peças móveis funcionam perfeitamente e não prendem ou se as peças estão
partidas ou danifi cadas de tal modo que o funcionamento da ferramenta
elétrica seja afetado. Mandar reparar peças danifi cadas antes de utilizar a
ferramenta elétrica. Muitos acidentes têm a sua origem na manutenção incorreta
de ferramentas elétricas.
f) Mantenha as ferramentas de corte afi adas e limpas. Ferramentas de corte
cuidadosamente conservadas com arestas de corte afi adas encravam menos e
são mais simples de orientar.
g) Utilizar a ferramenta elétrica, os acessórios, as ferramentas de inserção,
etc. de acordo com estas instruções. Considere também as condições de
trabalho e a atividade a realizar. A utilização de ferramentas elétricas para
outras aplicações que não a prevista pode provocar situações perigosas.
h) Mantenhas as pegas e superfícies das pegas limpas, isentas de óleo e
massa lubrifi cante. As pegas e superfícies das pegas escorregadias não
favorecem a operação e controlo com segurança da ferramenta elétrica em
situações imprevistas.
5) Utilização e tratamento da ferramenta a bateria
a) Carregue as baterias apenas com carregadores recomendados pelo
fabricante. Existe perigo de incêndio devido a um carregador indicado para um
determinado tipo de baterias, caso este seja utilizado com outras baterias.
b) Utilize apenas as baterias previstas para o efeito nas ferramentas elétricas.
A utilização de outras baterias pode provocar ferimentos e perigo de incêndio.
c) Mantenha a bateria não utilizada afastada de clipes, moedas, chaves, pregos,
parafusos ou outros pequenos objetos de metal que possam provocar uma
ligação em ponte dos contactos. Um curto-circuito dos contactos da bateria
pode provocar queimaduras ou incêndio.
d) Em caso de utilização incorreta, pode verifi car-se uma fuga de líquido da
bateria. Evite o contacto com o mesmo. Em caso de contacto acidental,
enxague com água. Caso o líquido entre em contacto com os olhos, recorra
a assistência médica. O líquido libertado pela bateria pode conduzir a irritações
da pele ou a queimaduras.
e) Não utilize baterias danifi cadas ou alteradas. As baterias danifi cadas ou alte-
radas podem ter comportamentos inesperados e provocar incêndios, explosões
ou ferimentos.
f) Não exponha a bateria a qualquer fogo ou a altas temperaturas. O fogo ou
temperaturas acima de 130 °C podem provocar explosões.
por
