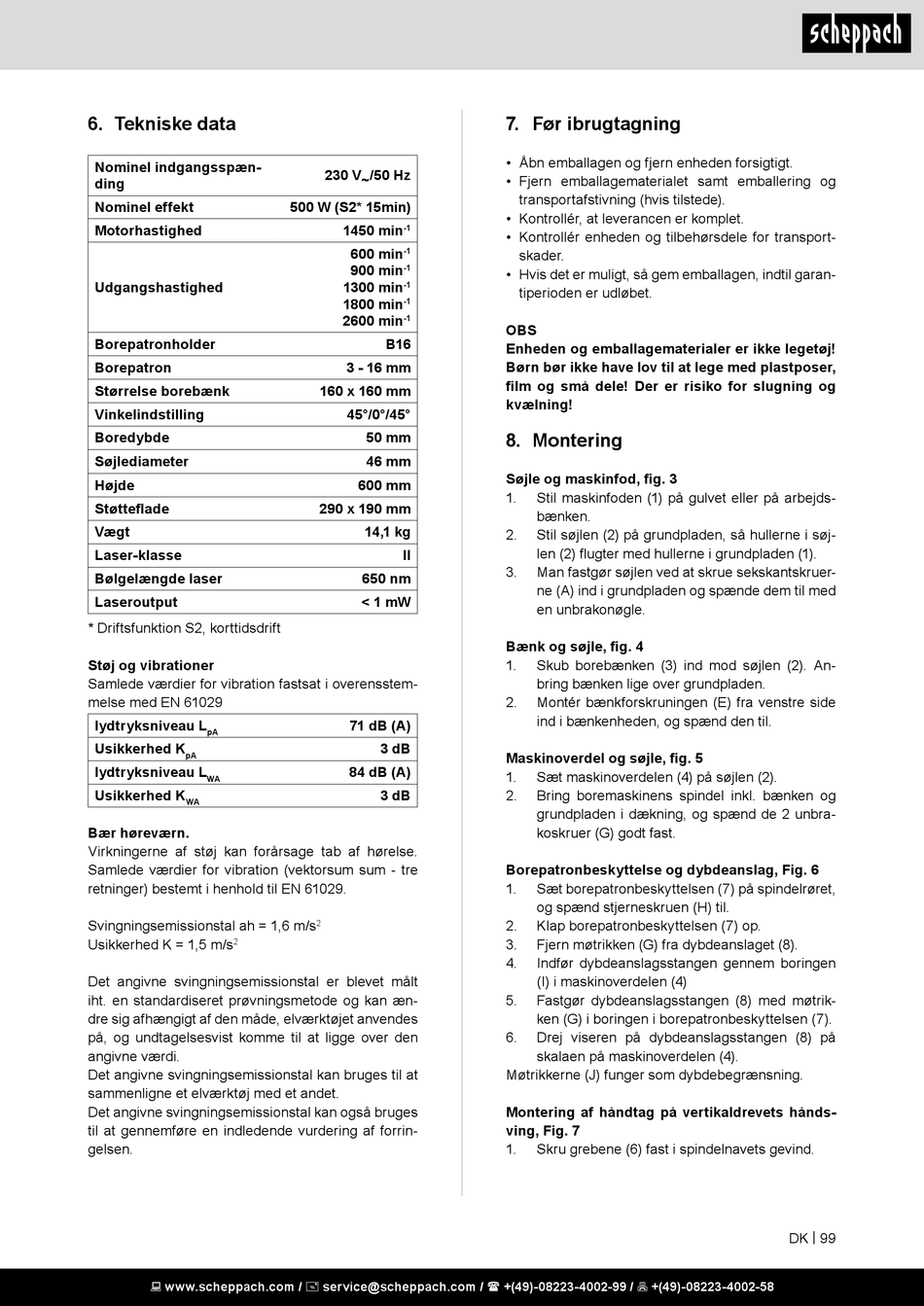

Tekniske Data; Før Ibrugtagning; Montering - Scheppach DP16VLS Original Bedienungsanleitung

6. Tekniske data

Nominel indgangsspæn-
ding
Nominel effekt
Motorhastighed
Udgangshastighed
Borepatronholder
Borepatron
Størrelse borebænk
Vinkelindstilling
Boredybde
Søjlediameter
Højde
Støtteflade
Vægt
Laser-klasse
Bølgelængde laser
Laseroutput
* Driftsfunktion S2, korttidsdrift
Støj og vibrationer
Samlede værdier for vibration fastsat i overensstem-
melse med EN 61029
lydtryksniveau L
pA
Usikkerhed K
pA
lydtryksniveau L
WA
Usikkerhed K
WA
Bær høreværn.
Virkningerne af støj kan forårsage tab af hørelse.
Samlede værdier for vibration (vektorsum sum - tre
retninger) bestemt i henhold til EN 61029.
Svingningsemissionstal ah = 1,6 m/s
Usikkerhed K = 1,5 m/s
2
Det angivne svingningsemissionstal er blevet målt
iht. en standardiseret prøvningsmetode og kan æn-
dre sig afhængigt af den måde, elværktøjet anvendes
på, og undtagelsesvist komme til at ligge over den
angivne værdi.
Det angivne svingningsemissionstal kan bruges til at
sammenligne et elværktøj med et andet.
Det angivne svingningsemissionstal kan også bruges
til at gennemføre en indledende vurdering af forrin-
gelsen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V ~ /50 Hz
500 W (S2* 15min)
1450 min
-1
600 min
-1
900 min
-1
1300 min
-1
1800 min
-1
2600 min
-1
B16
3 - 16 mm
160 x 160 mm
45°/0°/45°
50 mm
46 mm
600 mm
290 x 190 mm
14,1 kg
II
650 nm
< 1 mW
71 dB (A)
3 dB
84 dB (A)
3 dB
2
7. Før ibrugtagning
• Åbn emballagen og fjern enheden forsigtigt.
• Fjern emballagematerialet samt emballering og
transportafstivning (hvis tilstede).
• Kontrollér, at leverancen er komplet.
• Kontrollér enheden og tilbehørsdele for transport-
skader.
• Hvis det er muligt, så gem emballagen, indtil garan-
tiperioden er udløbet.
OBS
Enheden og emballagematerialer er ikke legetøj!
Børn bør ikke have lov til at lege med plastposer,
film og små dele! Der er risiko for slugning og
kvælning!

8. Montering

Søjle og maskinfod, fig. 3
1. Stil maskinfoden (1) på gulvet eller på arbejds-
bænken.
2. Stil søjlen (2) på grundpladen, så hullerne i søj-
len (2) flugter med hullerne i grundpladen (1).
3. Man fastgør søjlen ved at skrue sekskantskruer-
ne (A) ind i grundpladen og spænde dem til med
en unbrakonøgle.
Bænk og søjle, fig. 4
1. Skub borebænken (3) ind mod søjlen (2). An-
bring bænken lige over grundpladen.
2. Montér bænkforskruningen (E) fra venstre side
ind i bænkenheden, og spænd den til.
Maskinoverdel og søjle, fig. 5
1. Sæt maskinoverdelen (4) på søjlen (2).
2. Bring boremaskinens spindel inkl. bænken og
grundpladen i dækning, og spænd de 2 unbra-
koskruer (G) godt fast.
Borepatronbeskyttelse og dybdeanslag, Fig. 6
1. Sæt borepatronbeskyttelsen (7) på spindelrøret,
og spænd stjerneskruen (H) til.
2. Klap borepatronbeskyttelsen (7) op.
3. Fjern møtrikken (G) fra dybdeanslaget (8).
4. Indfør dybdeanslagsstangen gennem boringen
(I) i maskinoverdelen (4)
5. Fastgør dybdeanslagsstangen (8) med møtrik-
ken (G) i boringen i borepatronbeskyttelsen (7).
6. Drej viseren på dybdeanslagsstangen (8) på
skalaen på maskinoverdelen (4).
Møtrikkerne (J) funger som dybdebegrænsning.
Montering af håndtag på vertikaldrevets hånds-
ving, Fig. 7
1. Skru grebene (6) fast i spindelnavets gevind.
